Плата видеозахвата Magewell Eco Capture 12G SDI 4K Plus M.2 (11561)
Плата видеозахвата Magewell Eco Capture 12G SDI 4K Plus M.2 (11561)
Код товара:
Наличие: Уточняйте у менеджеров
Появились вопросы о товаре?
Получить консультацию специалиста
- Описание
- Характеристики
- Аксессуары
- Документы
Плата видеозахвата Magewell Eco Capture 12G SDI 4K Plus M.2 (11561)

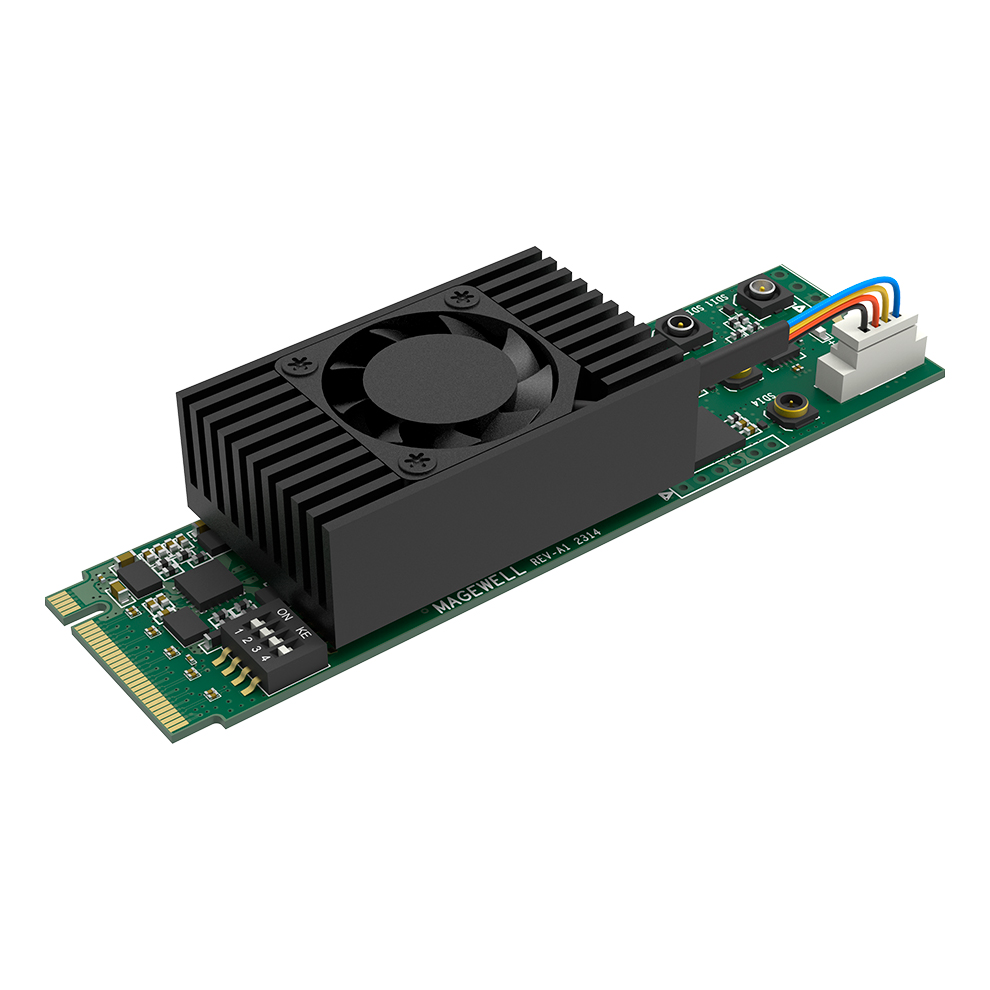

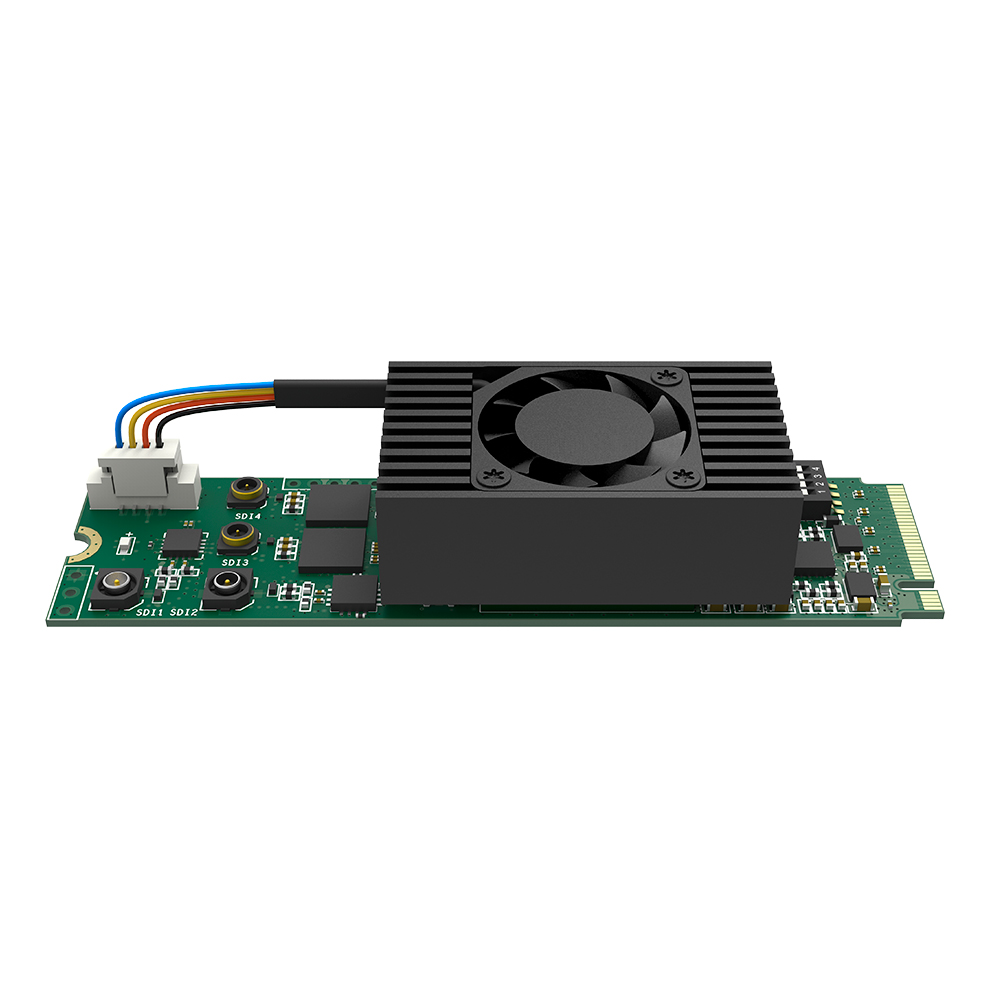

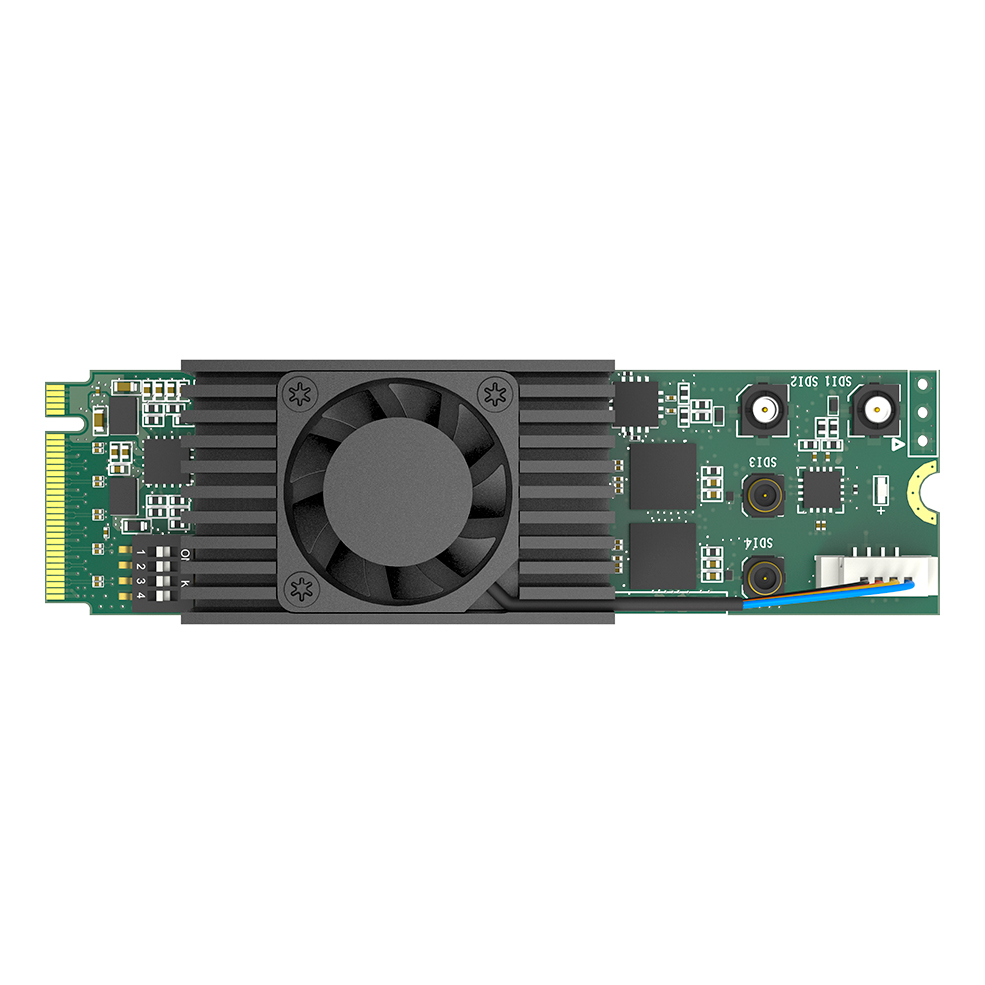

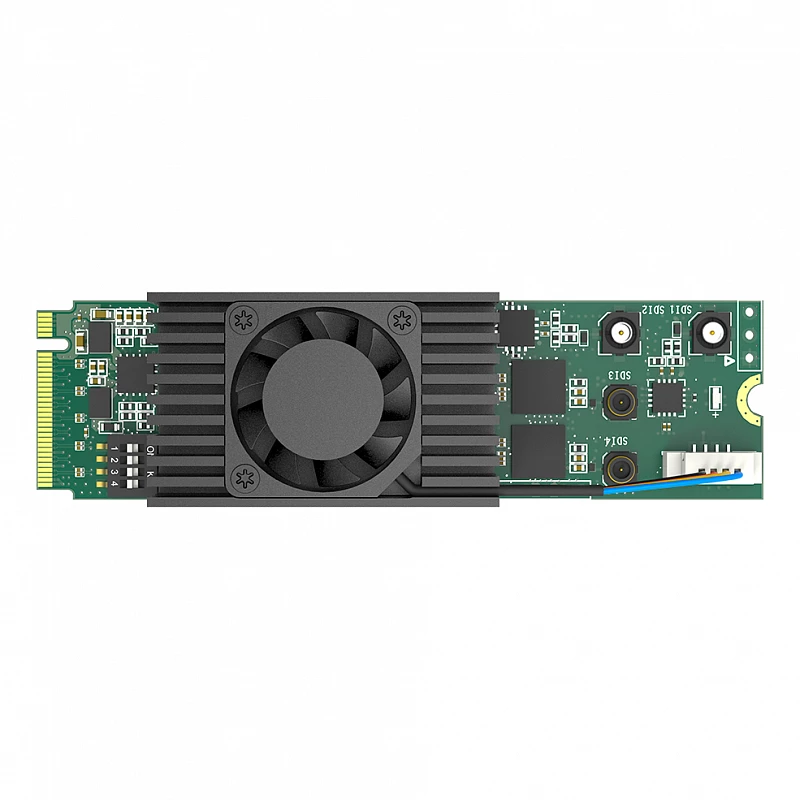

Плата видеозахвата с поддержкой захвата 1-канального 12G SDI или четырехканального 3G SDI видео + встроенного звука, выполненная в стандартном размере M.2 2280 для небольших или портативных систем.
Особенности Magewell Eco Capture 12G SDI 4K Plus M.2 (11561)

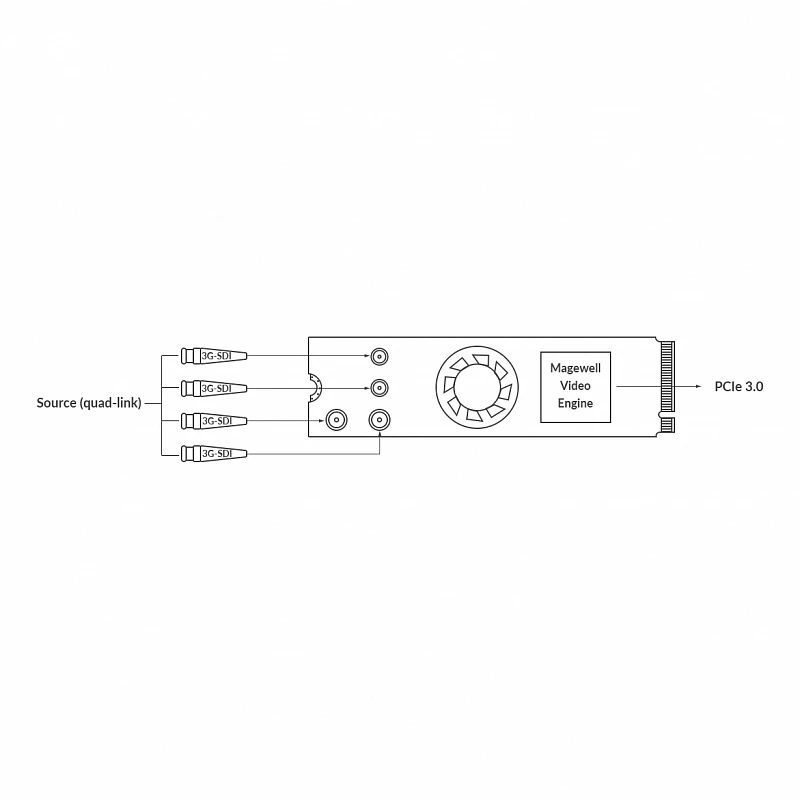

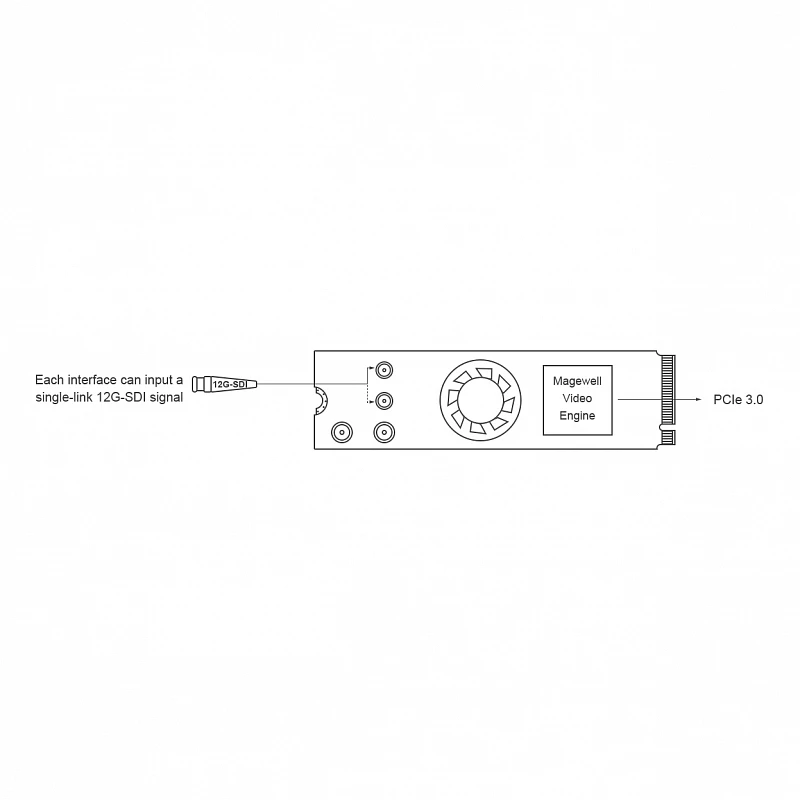

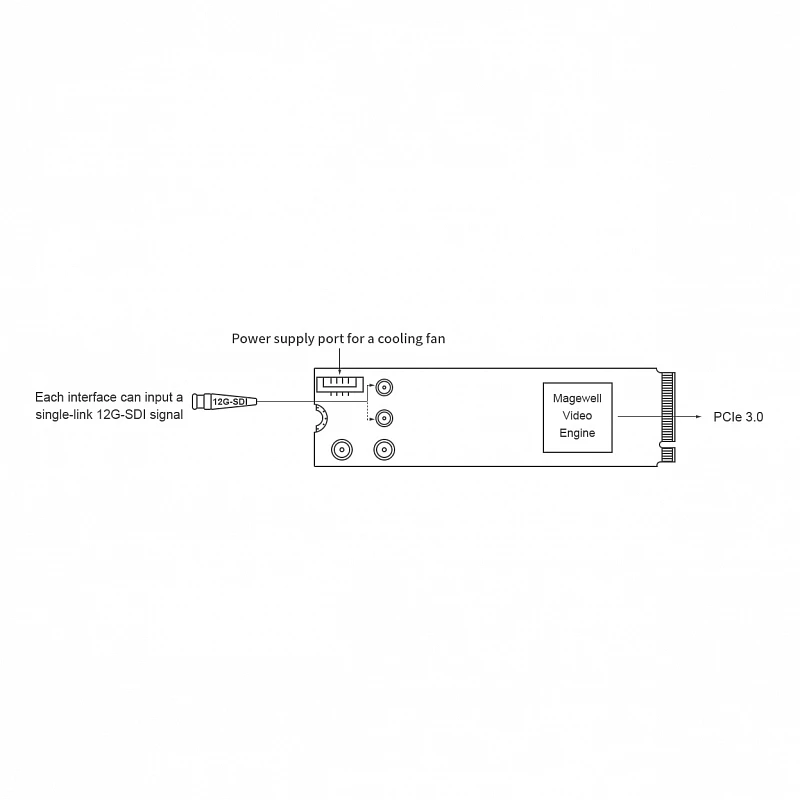

- Захватывает 1-канальный одноканальный 12G SDI или четырехканальный 3G SDI + встроенный звук
- Высокая пропускная способность для захвата и поддержка более высокой частоты кадров
- Стандартный размер M.2 2280 для небольших или портативных систем
| Особенности входа | |
| Максимально допустимый входной сигнал: | 4096×2160 60 Гц 4:2:2 10 бит |

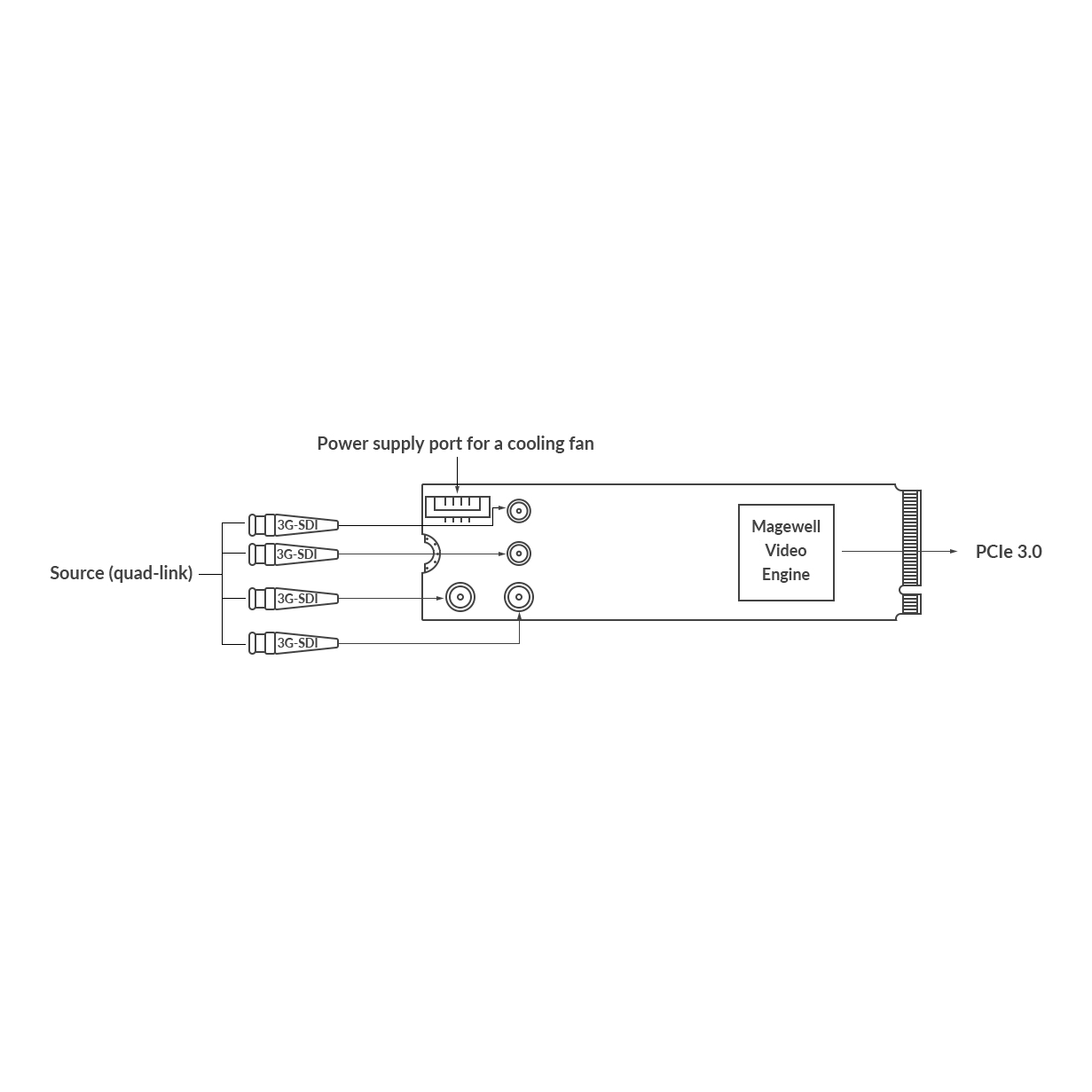

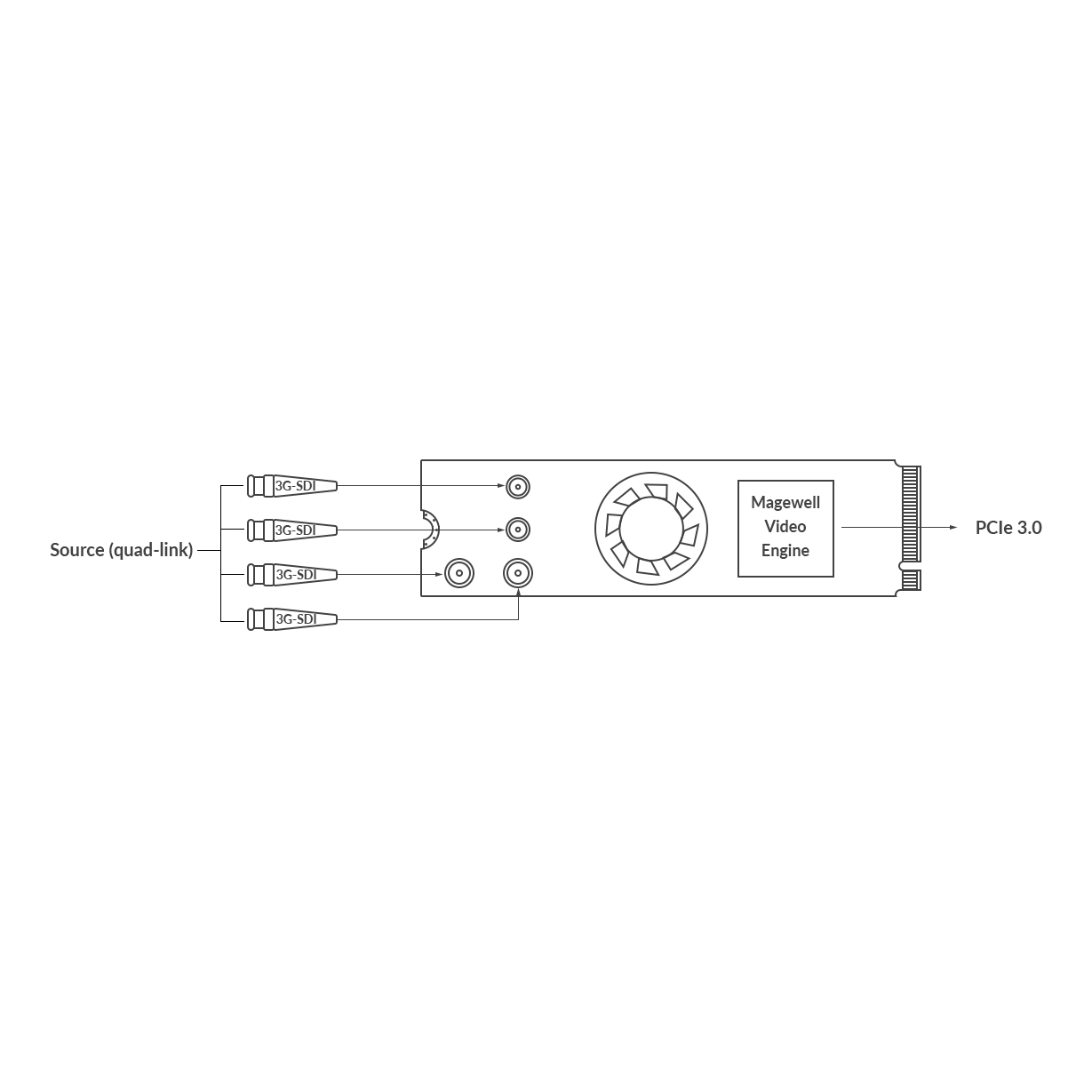

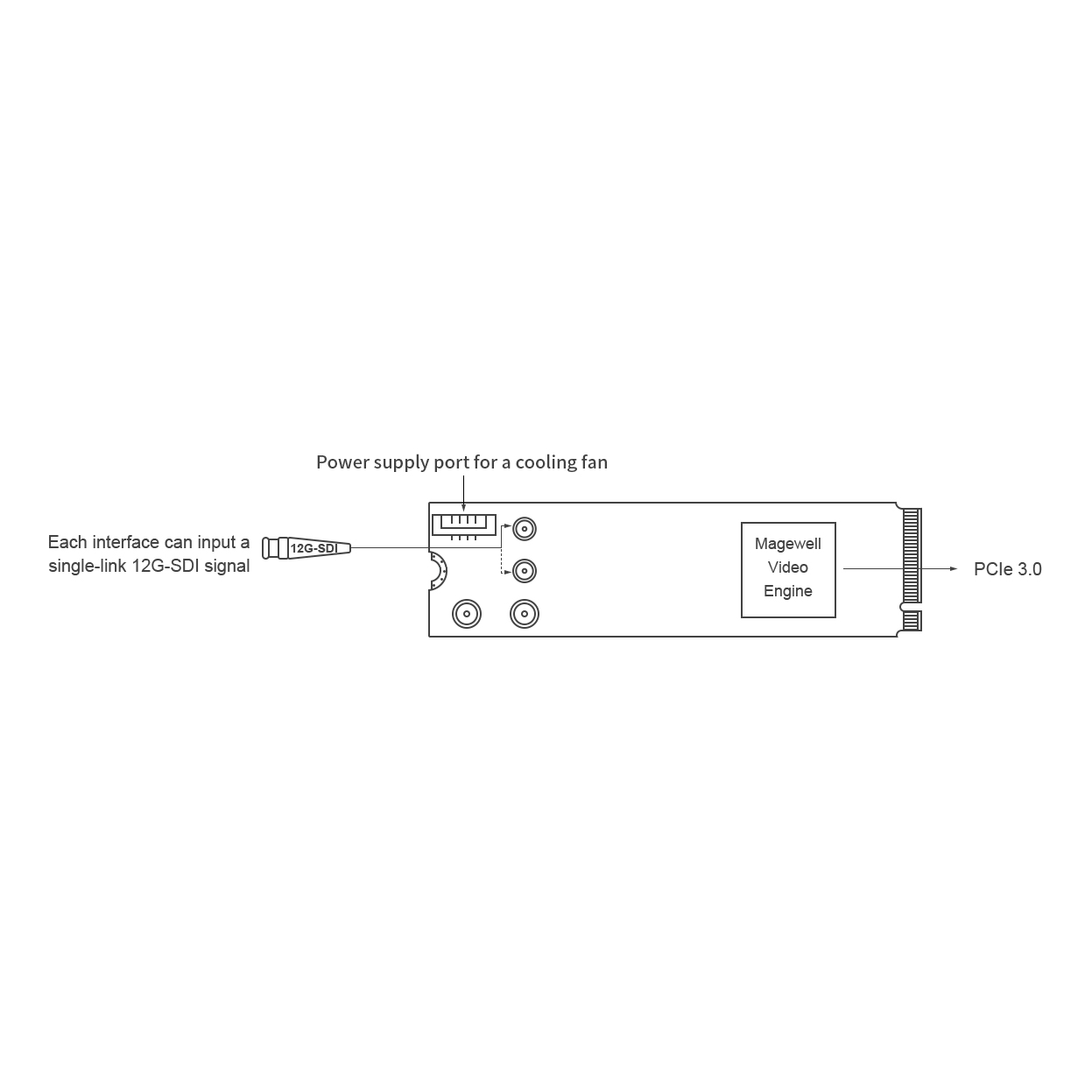

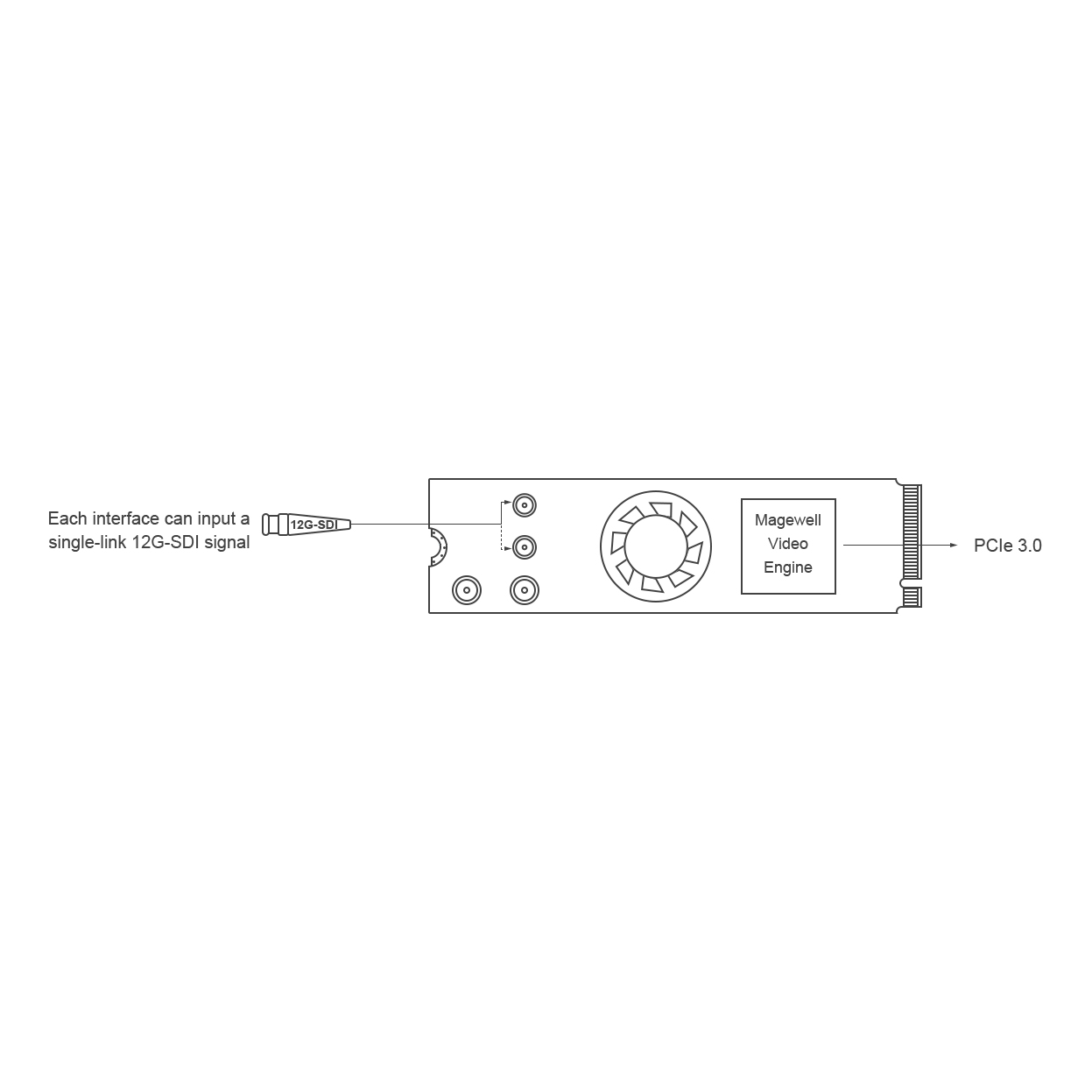

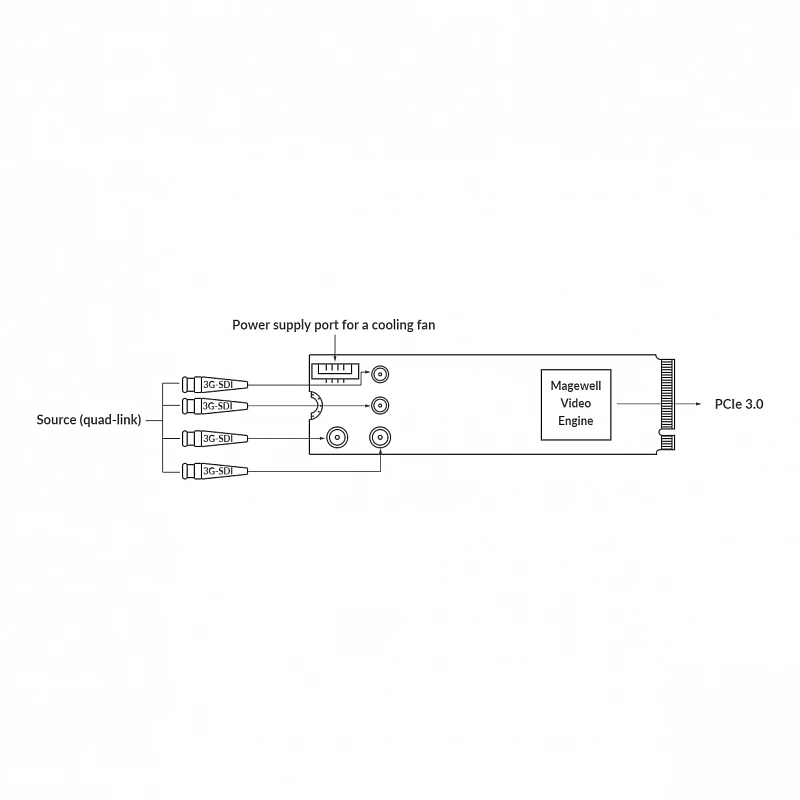

| Типы входных сигналов SDI: | Одноканальный SD/HD/3G/6G/12G-SDI, двухканальный 6G-SDI в режиме 12G-SDI, четырёхканальный 3G-SDI в режиме 12G-SDI |
| Поддерживаемые стандарты SDI: | SD (ST 259), HD (ST 292), 3G-a (ST 425), 3G-b DL (ST 425), 3G-b DS (ST 425), 6G (ST 2081), 12G (ST 2082) |
| Поддержка режима 4K: | Разрешение 4096×2160 |
| Встроенные аудиосигналы: | До 8 каналов встроенного аудио 48 кГц |
| Расстояние передачи сигналов SDI: | До 75 м для 12G-SDI, до 80 м для 6G-SDI, до 200 м для 3G-SDI, до 430 м для SD сигнала |
| Закрытые субтитры: | Поддержка через SDK |
| Процессор обработки и захвата | |
| Прямой доступ к памяти (DMA): | до 2400 Мбайт/с на канал в системах PCIe 3.x; до 1600 Мбайт/с на канал в системах PCIe 2.x; до 800 Мбайт/с на канал в системах PCIe 1.x. |
| Производительность конвейеров обработки видео: | около 700 мегапикселей в секунду |
| Возможности захвата видео: | Видео до разрешения 4096×2160, частота кадров до 240FPS. Типичные режимы выхода: 4096×2160p 5/10/15/25/29.97/30/50/60; 3840×2160p 5/10/15/25/29.97/30/50/60; 1920×1080p 5/10/15/25/29.97/30/50/60/120; 1280×720p 5/10/15/25/29.97/30/50/60/120 и другие |
| Форматы выводимого видео: | NV12, I420, YUYV, UYVY, RGB24, RGB32 |
| Настройка формата вывода: | Можно настроить собственный формат вывода через SDK Magewell Capture |
| Дополнительные возможности: | Настраиваемая таблица EDID, масштабирование, устранение чересстрочного растра, преобразование цветового пространства и частоты кадров |
| Многопоточная обработка захвата: | Неограниченное количество потоков захвата для каждого канала с одним и тем же форматом |
| Штамповочные метки временных отметок и синхронизации: | Поддерживает временные отметки кадрирования аудиофреймов (192 семпла) и видеокадров аппаратным генератором времени |
| Аппаратный высокоточный тактовый генератор: | Аппаратная реализация высокого разрешения с точностью 100 нс |
| Извлечение временной метки SMPTE: | Доступно через SDK |
| Извлечение метаданных ANC (для пользовательских DID/SDID): | Доступно через SDK |
| Обновление прошивки: | Поддерживается обновление прошивки |
| SDK и API-интерфейсы | |
| Магияловский SDK: | Предоставляет функции анализа статуса сигнала, конфигурации захвата и реального времени захвата аудио и видео |
| Интерфейсы для ОС Windows: | DirectShow, DirectKS, Wave API, DirectSound, WASAPI |
| Интерфейсы для ОС Linux: | V4L2, ALSA |
| Поддерживаемые операционные системы | |
| ОС Windows: | Windows 10/11/Server 2016 (x86/x64) и выше |
| ОС Linux: | x86, x64, ARM архитектура |
| Входные интерфейсы | |
| SD/HD/3G-SDI: | 2 входа SD/HD/3G-SDI |
| SD/HD/3G/6G/12G-SDI: | 2 входа SD/HD/3G/6G/12G-SDI |
| Хост-интерфейсы | |
| M.2: | M.2 2280 Type M (PCIe Gen3 x4) |
| Поддерживаемое программное обеспечение | |
| Проигрыватель мультимедиа: | VLC |
| Редакторы видеофайлов: | VirtualDub |
| Программы потоковой трансляции: | OBS, XSplit, vMix, VidBlaster, Wirecast |
| Средства кодирования и стриминга: | Microsoft Media Encoder, Adobe Flash Media Encoder |
| Другое поддерживаемое ПО: | Любые приложения, совместимые с DirectShow/V4L2/AVCaptureSession |
| Светодиоды-индикаторы | |
| Медленно мигают индикаторы: | Нет фиксированного входного сигнала |
| Горят постоянно: | Фиксированный входной сигнал |
| Дважды мигают: | Ошибка памяти или ошибка конфигурации ПЛИС |
| Не горят: | Проблемы с прошивкой или питание отключено |
| Форма исполнения | |
| Размеры устройства: | M.2 2280 стандарт (22 мм × 80 мм) |
| Комплектация | |
| В комплекте: | 2 шт. разъёма 3G BNC (деталь № ELE00018); 2 шт. разъёма 3G H.FL75–2LPG–084N2-A–140 длиной 14 см (деталь № ELE00019); 2 шт. разъёма 12G DFL75–2LPP–084N9D-A–140 длиной 14 см (деталь № ACC10020); 2 шт. разъёма 12G BNC (деталь № ACC10021). |
| Электропитание | |
| Максимальный ток при питании 3.3 В: | примерно 1.96 А |
| Максимальное энергопотребление: | примерно 6.5 Вт |
| Эксплуатационные условия | |
| Диапазон рабочих температур: | 0°C—40°C |
| Диапазон температуры хранения: | –20°C—+70°C |
| Относительная влажность воздуха: | 5%-90%, без образования конденсата |
