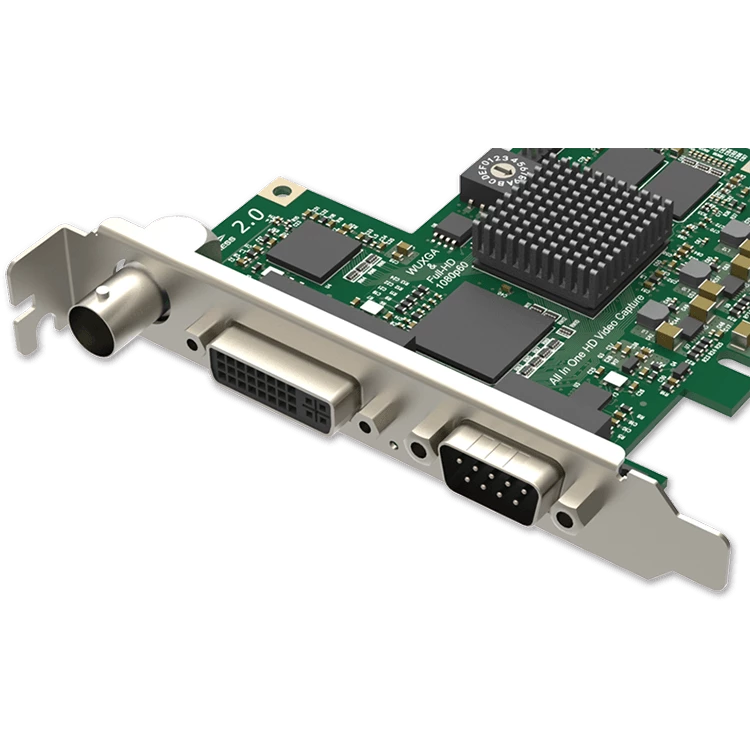

Плата видеозахвата Magewell Pro Capture AIO (11020)

Код товара: 502571

Наличие: Уточняйте у менеджеров

Запрос цены

Сравнить

Появились вопросы о товаре?

Получить консультацию специалиста

Описание
Характеристики
Аксессуары
Документы

Описание платы захвата Magewell Pro Capture AIO

Magewell Pro Capture AIO – плата захвата HD видео и аудиосигналов различных форматов, включаемая в слот PCIe 2.0 компьютера, поддерживающая разрешение до 2048х2160, совместимая с Windows, Linux, macOS.

Может захватывать следующие сигналы:

SDI + встроенное аудио + аналоговый звук
HDMI + встроенное аудио + аналоговый звук
DVI + аудио
VGA + аудио
Компонентное видео + аудио
Композитное видео + аудио
S-video + аудио

Интерфейсы Magewell Pro Capture AIO

Основные функции Magewell Pro Capture AIO

Поддерживаемые ОС	Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64) Linux (V4L2 kernel driver source code under NDA, supports x86, x64 & arm architecture) OS X 10.9–10.11 macOS 10.12
Поддерживаемые API	Windows DirectShow DirectKS Wave API/DirectSound/WASAPI Linux V4L2 ALSA
Поддерживаемое ПО	VLC VirtualDub OBS xSplit vMix VidBlaster Wirecast Microsoft Media Encoder Adobe Flash Media Encoder Любое другое программное обеспечение для кодирования / потоковой передачи DirectShow / V4L2
Входные интерфейсы	DVI-I DVI 1.0 HDMI 1.4a (через переходник) VGA (через разъем DVI2VGA) Компонентное видео (через переходник) DB9 YC (S-Video) Композитное видео Аналоговое аудио (левый и правый каналы) Компонентное видео BNC SD/HD/3G SDI
Интерфейс подключения к компьютеру	PCIe Gen2 x1
Функции ввода	Автоматическое сканирование источников видео при отсутствии входного сигнала для выбранного в данный момент источника входного сигнала Ручной выбор источника входного видеосигнала Автоматический выбор подключенного (встроенного) источника аудиосигнала при изменении источника входного видеосигнала Ручной выбор источника входного аудиосигнала Поддержка разрешения входного видеосигнала до 2048 × 2160 пикселей
Функции VGA и компонентного видео	12-разрядный АЦП Поддержка форматов RGB и YCbCr (YUV) Поддержка «Синхронизация по зеленому» (SOG), «Синхронизация по яркости» (SOY) Поддержка видеопотоков DMT, CEA, CVT, GTF Входные сигналы с частотой пикселей до 165 МГц оцифровываются с использованием выборки 1:1 Входные сигналы с частотой пикселов 165 МГц могут быть оцифрованы с горизонтальной суб-выборкой (что приводит к некоторой потере качества изображения - официально не поддерживается. Не рекомендуется.) Автоматическое определение цветовых форматов RGB и YCbCr Автоматическая или ручная настройка фазы выборки Автоматическое горизонтальное выравнивание Поддержка настраиваемых таймингов видео Поддержка настраиваемых видеоразрешений для таймингов CVT / GTF
Функции HDMI	Приемник HDMI с частотой 225 МГц Адаптивная поддержка эквалайзера HDMI для кабелей длиной до 30 м Поддержка индивидуального EDID Поддержка извлечения сигналов: AVI/Audio/SPD/MS/VS/ACP/IRSC1/ISRC2/Gamut InfoFrames Полная поддержка колориметрии Поддержка 8/10/12-битных глубин цвета Поддержка выборки RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 Поддержка до 8-канальных звуковых потоков IEC60958 / IEC61937 Поддержка извлечения информации о звукообразовании и данных о состоянии канала Поддержка извлечения информации о времени видео Поддержка извлечения информации о формате 3D Поддержка извлечения временного кода DSLR для Sony / Canon Поддержка форматов: «бок о бок», «сверху и снизу», «рамка» в 3D-режиме
Функции SDI	Встроенный кабельный эквалайзер, поддерживающий длину кабеля до 230 м для сигналов HD Поддержка стандартов SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS Поддержка режима 2K (2048 × 1080) Поддержка выборки RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 Поддержка 10/12-битной глубины цвета Поддержка извлечения идентификатора полезной нагрузки SMPTE 352 Поддержка до 8-ми (моно) аудиоканалов на частоте 48 кГц (каналы 1-8 из 16 доступных в спецификации SDI) Поддержка извлечения информации о звукообразовании и данных о состоянии канала Ограниченная поддержка 3Gb-DS: можно захватить только первый поток Ограниченная поддержка для захвата первой линии связи двухканальных интерфейсов: YCbCr 4:2:2 10-бит 1080p 50/59.94/60: захват как 1080i 50/59.94/60 YCbCr 4:4:4 10-бит: захват как 4:2:2 RGB 4:4:4: суб-выборка R/B
Функции YC и композитного видео	12-разрядный АЦП Поддержка стандартов NTSC, PAL и SECAM Автоматическое определение стандарта входного видеосигнала
Форматы видеозахвата	Поддержка захвата изображения разрешением до 2048 × 2160 пикселей Поддержка частоты кадров захвата до 144 кадров в секунду (фактическая частота кадров захвата может быть ограничена полосой пропускания интерфейса PCIe и при более высоких разрешениях изображения - выше 1280 × 1024 - встроенными часами для обработки видеосигналов, например, максимальной частотой кадров при 1920 × 1080 = ~ 80 кадров в секунду.) Поддержка форматов записи 4:2:0, 8 бит: NV12, I420, YV12 Поддержка 4:2:2 8-битных форматов захвата: YUY2, YUYV, UYVY Поддержка 4:4:4 8-битных форматов захвата: V308, IYU2, V408, BGR24, BGR32 Поддержка 4:4:4 10-битных форматов захвата: V410, Y410 Дополнительные форматы захвата поддерживаются с помощью Pro Capture SDK для DirectKS
Возможности видеообработки	Два видеопроцессора с пропускной способностью ~ 180 Мпикселей/с для каждого Полная 10-битная обработка видео Обрезка видео Масштабирование видео Деинтерлейсинг видео Слияние Слить верхнее и нижнее поле Только верхнее поле Только нижнее поле Преобразование пропорций видео Автоматический или ручной выбор входного формата Автоматический или ручной выбор коэффициента захвата Три режима преобразования пропорций: Игнорировать (Anamorphic), Обрезка или Заполнение (Letterbox или Pillarbox) Преобразование цветового формата видео Автоматический или ручной выбор входного цветового формата и диапазона квантования Автоматический или ручной выбор формата захвата, диапазона квантования и диапазона насыщения Поддержка форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020 Поддержка ограниченного или полного диапазона квантования Поддержка ограниченного, полного и расширенного диапазона насыщенности Преобразование частоты кадров видео Композиция видео OSD Поддержка PNG-изображения OSD (до 2048 × 2160) Поддержка динамической загрузки изображения RGBA OSD через SDK
Поддержка нескольких карт на систему	Поддержка нескольких карт, подключенных к одной системе Встроенный поворотный переключатель для установки номера карты, с 16-ю позициями от 0 до F В дереве аппаратного устройства системы отобразится «01: Pro Capture AIO», когда поворотный переключатель установлен в 1 и т. д. Названия видео и аудио устройств, отображаемые в вашем программном обеспечении, будут включать номер карты (установленный поворотным переключателем)
Несколько потоков захвата	Неограниченные потоки захвата для любого входного канала Независимые: обрезка, соотношение сторон, цветовой формат, разрешение, частота кадров, деинтерлейсинг и цветовые настройки для каждого отдельного потока
Поддержка сверхнизкой задержки	Задержка 64-х видеолиний Режим частичного уведомления в SDK
Временная метка A/V	Аппаратные 100 нс часы с высоким разрешением
Синхронизация	Аудиокадры (192 кбит/с) и видеокадры настраиваются аппаратными часами Аппаратные часы могут быть синхронизированы по картам (через SDK)
Видеозахват SG-DMA	~ 400 Мбайт/с на канал DMA в системе PCIe 2.0 ~ 200 Мбайт/с на канал DMA в системе PCIe 1.0 Поддержка автоматического обнаружения графического процессора Intel Поддержка DirectGMA для чипсетов видеоадаптеров AMD Поддержка GPUDirect для чипсетов видеоадаптеров Nvidia
SDK	Pro Capture SDK для DirectShow для легкой интеграции (Windows) Pro Capture SDK для DirectKS для максимальной гибкости и производительности (Windows)
Драйверы для Windows	Все параметры могут управляться тремя уровнями ключа реестра: глобальный уровень, уровень продукта и уровень устройства. Видео, аудио, имена фильтров перекрестных фильтров можно настроить с помощью разделов реестра
Обновление прошивки	Одновременно можно обновлять несколько карт в одной системе Карты могут быть обновлены без отключения питания системы. Безопасное обновление. Если при обновлении прошивки произойдет отключение питания или сбой системы, она автоматически восстановится до начальной версии. Эта функция доступна только для прошивки версии 1.21 и выше.
Светодиодный индикатор	Светодиоды состояния показывают рабочее состояние каждого канала: холостой ход, входной сигнал заблокирован, сбой в памяти или неудача конфигурации FPGA.
Форма и размеры	Плата расширения стандартного профиля PCIe x1 92,76 мм x 96,24 мм (без кронштейна PCI)
Аксессуары	Разъем DVI-VGA Переходник DVI-I на HDMI + Компонентное видео Переходник DB9 на YC + Композитное видео + Аналоговое аудио + Компонентное видео
Потребляемая мощность	Максимальный ток при 12 В: ~ 0,39 А Максимальный ток при 3,3 В: ~ 0,2 А Максимальная потребляемая мощность: ~ 5,03 Вт
Условия окружающей среды	Рабочая температура: от 0 до 40°C Температура хранения: от -20 до 70°C Относительная влажность: от 5% до 90% без конденсации
