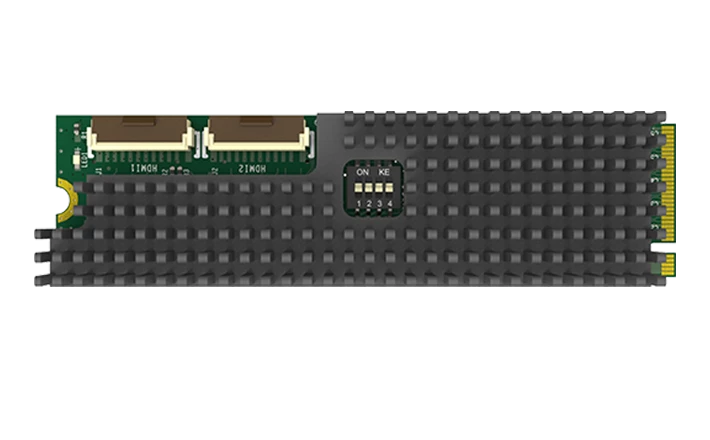

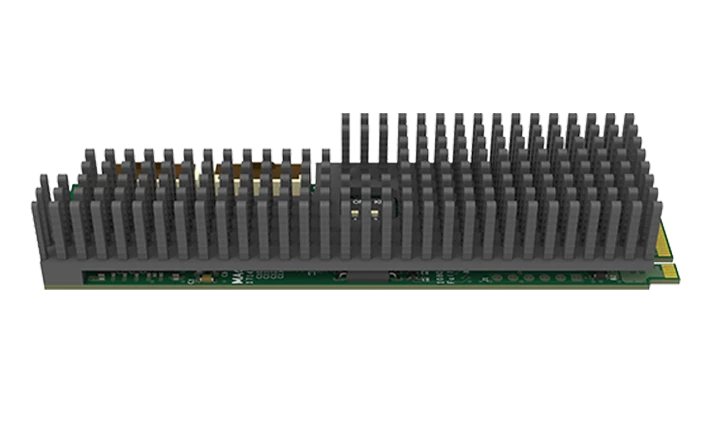

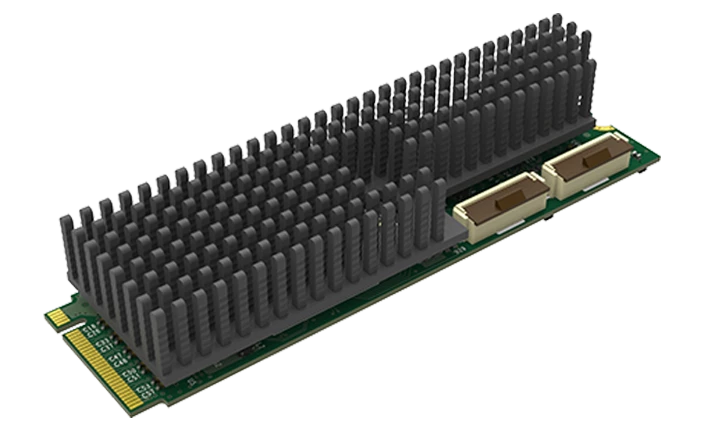

Плата видеозахвата Magewell Eco Capture Dual HDMI M.2 (11514)
Плата видеозахвата Magewell Eco Capture Dual HDMI M.2 (11514): купить в Москве Плата видеозахвата Magewell Eco Capture Dual HDMI M.2 (11514): купить в Москве Плата видеозахвата Magewell Eco Capture Dual HDMI M.2 (11514): купить в Москве
Плата видеозахвата Magewell Eco Capture Dual HDMI M.2 (11514): купить в Москве
Плата видеозахвата Magewell Eco Capture Dual HDMI M.2 (11514): купить в Москве
Плата видеозахвата Magewell Eco Capture Dual HDMI M.2 (11514): купить в Москве

Плата видеозахвата Magewell Eco Capture Dual HDMI M.2 (11514)

Код товара:
Наличие: Уточняйте у менеджеров
Сравнить
Появились вопросы о товаре?
Получить консультацию специалиста
Получить консультацию специалиста
  • Описание
  • Характеристики
  • Аксессуары
  • Документы

Описание платы захвата Magewell Eco Capture Dual HDMI M.2

Magewell Eco Capture Dual HDMI M.2 – двухканальная плата захвата HDMI видео и аудиосигналов, включаемая в слот PCIe 2.0 компьютера, поддерживающая разрешение до 2048х2160, совместимая с Windows, Linux.

Может захватывать следующие сигналы:

  • HDMI х 2 + встроенное аудио

Интерфейсы Magewell Eco Capture Dual HDMI M.2

Интерфейсы Magewell Eco Capture Dual HDMI M.2

Основные функции Magewell Eco Capture Dual HDMI M.2

Поддержка разрешения 2048х2160
Поддержка разрешения 2048х2160
Поддержка интерфейса M.2 (PCIe 2.0)
Поддержка интерфейса M.2 (PCIe 2.0)
Совместимо с Windows
Совместимо с Windows
Совместимо с Linux
Совместимо с Linux
Масштабирование вверх/вниз 1080/720
Масштабирование вверх/вниз 1080/720
Обработка видео высокой четкости
Обработка видео высокой четкости
Настройки изображения
Настройки изображения
Различные цветовые пространства вывода
Различные цветовые пространства вывода
Поддержка режима передачи SG-DMA
Поддержка режима передачи SG-DMA
Возможность работы нескольких устройств на одном хосте
Возможность работы нескольких устройств на одном хосте
Несколько потоков
Несколько потоков
Временная метка оборудования
Временная метка оборудования
Монтажное отверстие
Монтажное отверстие
Светодиодный индикатор
Светодиодный индикатор
Обновление прошивки
Обновление прошивки
Общий драйвер
Общий драйвер
Непрерывная работа в режиме 24 x 7
Непрерывная работа в режиме 24 x 7
1 год гарантии
1 год гарантии
Поддерживаемые ОС
  • Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)
  • Linux (на базе V4L2, поддержка архитектуры x86, x64 и ARM)
Поддерживаемые API
    Windows
    • DirectShow
    • DirectKS
    • Wave API/DirectSound/WASAPI
    Linux
    • V4L2
    • ALSA
Поддерживаемое ПО
  • VLC
  • VirtualDub
  • OBS
  • xSplit
  • vMix
  • VidBlaster
  • Wirecast
  • Microsoft Media Encoder
  • Adobe Flash Media Encoder
  • Любое другое программное обеспечение для кодирования / потоковой передачи DirectShow / V4L2
Входные интерфейсы
    2x JST SHD 20-Pin socket
    • DVI 1.0
    • HDMI 1.4a
Интерфейс подключения к компьютеру
  • M.2 2280 Тип M (PCIe Gen2 x4)
Функции ввода
  • Поддержка разрешения входного видеосигнала до 2048 × 2160 пикселей
Функции HDMI
  • Приемник HDMI с частотой 165 МГц
  • Адаптивная поддержка эквалайзера HDMI для кабелей длиной до 30 м
  • Поддержка индивидуального EDID
  • Поддержка извлечения сигналов: AVI / Audio / SPD / MS / VS / ACP / IRSC1 / ISRC2 / Gamut InfoFrames
  • Полная поддержка колориметрии
  • Поддержка 8/10/12-битных глубин цвета
  • Поддержка выборки RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
  • Поддержка до 8-канальных звуковых потоков IEC60958 / IEC61937
  • Поддержка извлечения информации о звукообразовании и данных о состоянии канала
  • Поддержка извлечения информации о времени видео
  • Поддержка извлечения информации о формате 3D
  • Поддержка извлечения временного кода DSLR для Sony / Canon
  • Поддержка форматов: «бок о бок», «сверху и снизу», «рамка» в 3D-режиме
Форматы видеозахвата
  • Поддержка захвата изображения разрешением до 2048 × 2160 пикселей
  • Поддержка частоты кадров захвата до 144 кадров в секунду (фактическая частота кадров захвата может быть ограничена полосой пропускания интерфейса PCIe и при более высоких разрешениях изображения - выше 1280 × 1024 - встроенными часами для обработки видеосигналов, например, максимальной частотой кадров при 1920 × 1080 = ~ 80 кадров в секунду.)
  • Поддержка форматов записи 4:2:0, 8 бит: NV12, I420, YV12
  • Поддержка 4:2:2 8-битных форматов захвата: YUY2, YUYV, UYVY
  • Поддержка 4:4:4 8-битных форматов захвата: V308, IYU2, V408, BGR24, BGR32
  • Дополнительные форматы захвата поддерживаются с помощью Pro Capture SDK для DirectKS
Возможности видеообработки
  • Два видеопроцессора с пропускной способностью ~ 180 Мпикселей/с для каждого
  • Полная 10-битная обработка видео
  • Обрезка видео
  • Масштабирование видео
    • Деинтерлейсинг видео
    • Слияние
    • Слить верхнее и нижнее поле
    • Только верхнее поле
    • Только нижнее поле
    Преобразование пропорций видео
    • Автоматический или ручной выбор входного формата
    • Автоматический или ручной выбор коэффициента захвата
    • Три режима преобразования пропорций: Игнорировать (Anamorphic), Обрезка или Заполнение (Letterbox или Pillarbox)
    Преобразование цветового формата видео
    • Автоматический или ручной выбор входного цветового формата и диапазона квантования
    • Автоматический или ручной выбор формата захвата, диапазона квантования и диапазона насыщения
    • Поддержка форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020
    • Поддержка ограниченного или полного диапазона квантования
    • Поддержка ограниченного, полного и расширенного диапазона насыщенности
    • Преобразование частоты кадров видео
Поддержка нескольких карт на систему
  • Поддержка нескольких карт, подключенных к одной системе
  • Встроенный поворотный переключатель для установки номера карты, с 16-ю позициями от 0 до F
  • В дереве аппаратного устройства системы отобразится «01: Eco Capture Dual HDMI M.2», когда поворотный переключатель установлен в 1 и т. д.
  • Названия видео и аудио устройств, отображаемые в вашем программном обеспечении, будут включать номер карты (установленный поворотным переключателем)
Несколько потоков захвата
  • Неограниченные потоки захвата для любого входного канала, но потоки должны быть в одном и том же формате захвата.
Временная метка A/V
  • Аппаратные 100 нс часы с высоким разрешением
Синхронизация
  • Аудиокадры (192 кбит/с) и видеокадры настраиваются аппаратными часами
  • Аппаратные часы могут быть синхронизированы по картам (через SDK)
Видеозахват SG-DMA
  • ~ 700 Мбайт/с на канал DMA в системе PCIe 2.0
  • ~ 400 Мбайт/с на канал DMA в системе PCIe 1.0
  • Поддержка автоматического обнаружения графического процессора Intel
  • Поддержка DirectGMA для чипсетов видеоадаптеров AMD
  • Поддержка GPUDirect для чипсетов видеоадаптеров Nvidia
SDK
  • Pro Capture SDK для DirectShow для легкой интеграции (Windows)
  • Pro Capture SDK для DirectKS для максимальной гибкости и производительности (Windows)
Драйверы для Windows
  • Все параметры могут управляться тремя уровнями ключа реестра: глобальный уровень, уровень продукта и уровень устройства. Видео, аудио, имена фильтров перекрестных фильтров можно настроить с помощью разделов реестра
Обновление прошивки
  • Одновременно можно обновлять несколько карт в одной системе
  • Карты могут быть обновлены без отключения питания системы.
  • Безопасное обновление. Если при обновлении прошивки произойдет отключение питания или сбой системы, она автоматически восстановится до начальной версии. Эта функция доступна только для прошивки версии 1.21 и выше.
Светодиодный индикатор
  • Светодиоды состояния показывают рабочее состояние каждого канала: холостой ход, входной сигнал заблокирован, сбой в памяти или неудача конфигурации FPGA.
Форма и размеры
  • Размер стандарта M.2 2280
Аксессуары
  • 2 кабеля: SHD - HDMI типа A
Потребляемая мощность
  • Максимальный ток при 3,3 В: ~ 1,25 А
  • Максимальная потребляемая мощность: ~ 4,17 Вт
Условия окружающей среды
  • Рабочая температура: от 0 до 40°C
  • Температура хранения: от -20 до 70°C
  • Относительная влажность: от 5% до 90% без конденсации
PDF
Eco-Capture-user-manual_en_US
838.72 Кб
Скачать
