Контроллер Video over IP Prestel IPC-4KH265

Контроллер видео для совместной работы с передатчиком IPN-4KH265TX и приемником IPN-4KH265TRX через IP-сеть, поддерживающий встроенный веб-интерфейс, управление через TCP и RS-232, функцию POE и прием широкополосного 12-вольтового ИК-сигнала, а также молниезащиту и защиту от электростатического разряда.

Особенности контроллера Prestel IPC-4KH265

• Простота создания проекта, контроля и управления системой
• Гибкая поддержка автоматических, DHCP и ручных типов IP-конфигураций
• Совместимость с HTTPS, SSH, SFTP
• Встроенный веб-интерфейс управления с графическим интерфейсом, поддерживающий операции перетаскивания
• Поддержка предварительного просмотра изображений
• Поддержка видео, аудио, RS-232, ИК, KVM контроля и управления
• Распределенная система
• Двойные сетевые порты (порт VIDEO LAN поддерживает функцию POE) для изоляции
• Элементы управления и многоадресные сети
• Поддержка управления портом LAN/RS-232 и сторонним центральным управлением
• Поддержка приема ИК-сигнала (аудиоразъем 3,5 мм, уровень 12 В)
• 4-канальные порты управления GPIO (дополнительный уровень 5 В / 12 В)
• Защита от нескольких цепей, молниезащита и защита от электростатического разряда
• Надежная конструкция системы, обеспечивающая надежную и стабильную работу в течение 7*24 часов

Передняя панель контроллера Prestel IPC-4KH265

1 - кнопка сброса

2 - Индикатор питания

3 - Идикатор статуса

Интерфейсы контроллера Prestel IPC-4KH265

1 - Разъем питания 12 В постоянного тока

2 - Video LAN (PoE)

3 - Управление по сети LAN

4 - Переключатель MCU/Норма

5 - Управление по RS-232

6 - 4 канала уровня ввода/вывода, 1 канал заземления и 1 канал VOUT

7 - Управление выходным уровнем ввода/вывода и напряжением VOUT

8 - Входной порт ИК-сигнала 12 В

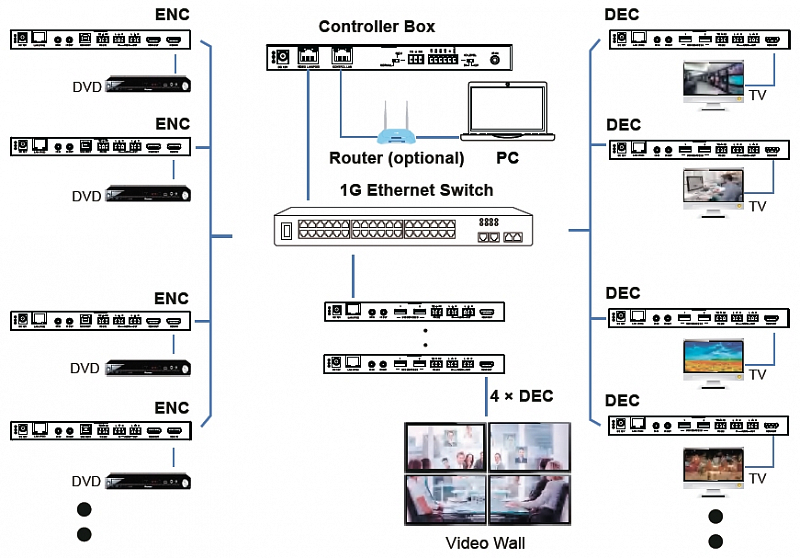

Схема подключения контроллера Prestel IPC-4KH265
