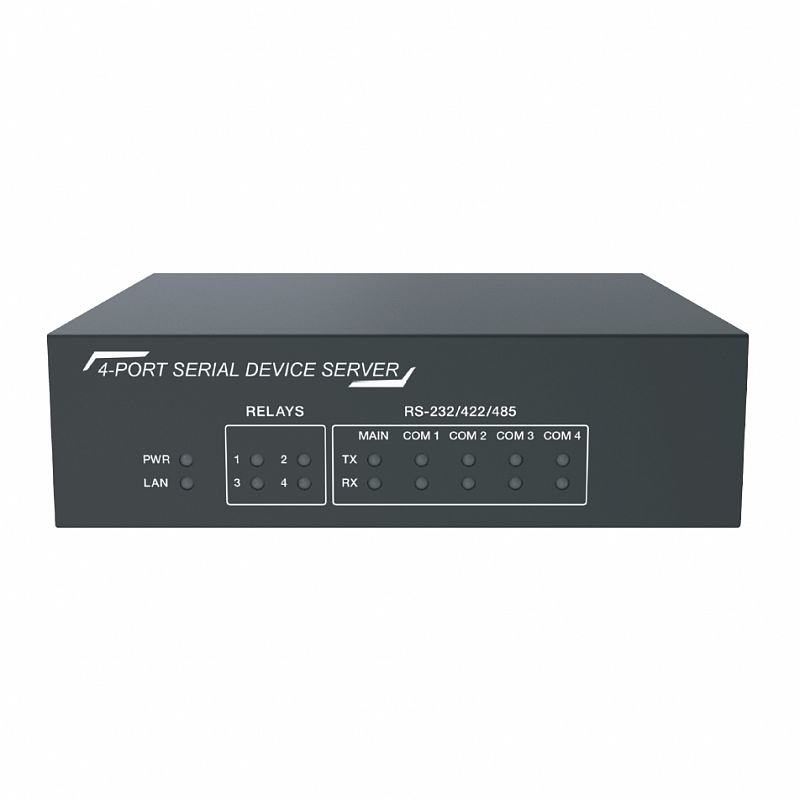

Сетевой блок расширения последовательных портов Prestel CSP-4

Эффективная работа с портами управления

Расширитель сетевых последовательных портов с 4-мя входными и 4-мя выходными последовательными портами может обмениваться данными с программируемой центральной системой управления или ПК для управления несколькими устройствами и выполнять преобразование протоколов между различными устройствами с различными режимами связи.

Модуль расширения может связываться с программируемым центральным управляющим хостом или ПК через интерфейсы RS-232, RS-422, RS-485 и сетевой интерфейс. Передняя панель расширителя оснащена светодиодными индикаторами питания, основного и расширенного последовательных портов, отправляющих/принимающих данные, которые могут удобно и быстро отображать ход передачи данных, а также сбой питания оборудования.

Основные последовательные порты поддерживают RS-232, полнодуплексный RS-422 и полудуплексный RS-485; расширенный последовательный порт 1 и расширенный последовательный порт 2 поддерживают RS-232, аппаратное управление потоком RS-232+, полнодуплексный RS-422 и полудуплексный RS-485; расширенный последовательный порт 3 и расширенный последовательный порт 4 поддерживают аппаратное управление потоком RS-232 и RS-232+.

Интерфейсы Prestel CSP-4

1. LAN LED - Индикатор подключения к сети. Зеленый свет мигает, когда сетевая связь находится в хорошем состоянии.

2. POWER LED - Индикатор питания. Зеленый индикатор горит, когда устройство включено.

3. RELAYS LED - Индикатор замыкания реле. Зеленый свет постоянно горит после того, как реле замкнуто.

4. RS-232/422/485 LED - Индикаторы расширенного последовательного порта восходящего и нисходящего каналов, мигающие при отправке данных (красный свет) и получении данных (желтый свет).

5. DC 24V - Входной порт постоянного тока 24 В / 1 А.

6. RESET - Нажмите и удерживайте кнопку сброса в течение 5 секунд, чтобы восстановить заводские настройки.

7. LAN - Сетевой интерфейс 10M/100M.

8. MAIN COM - Основной последовательный порт связи. Для подключения к центральной системе управления или ПК.

9. NEXT COM - Последовательный порт каскадного подключения основного порта управления.

10. RELAY OUTPUT - 4 релейных порта низкого напряжения, нормально разомкнутые контакты, каждая группа независима и изолирована, максимальная нагрузка 1 A / 24 В постоянного/переменного тока.

11. RS-232/422/485 - Расширенный последовательный порт, COM1 и COM2 поддерживают протокол RS-232/422/485; COM3 и COM4 поддерживают протокол RS-232, что позволяет повторителю поддерживать двустороннюю связь с устройствами.

Особенности Prestel CSP-4

• Расширенные последовательные порты поддерживают любую скорость передачи (2400, 4800, 9600, 14400, 19200, 38400, 5600, 57600, 115200) для связи с устройствами.
• Расширенные последовательные порты поддерживают биты данных (7, 8 бит), биты четности (нечетные, четные, нет), настройки стоповых битов (1, 2 бита).
• Большое буферное пространство для передачи и приема данных зарезервировано для каждого последовательного порта; очередь данных поддерживается.
• Каждый кадр данных может поддерживать до 512 байт.
• Поддержка передачи данных из расширенного последовательного порта в сеть TCP/IP или UDP.
• Может использоваться как преобразователь протоколов для последовательной связи и сетевой связи; Предусмотрено 2 режима связи по сети:
• а. TCP действует как сервер, а расширитель прослушивает запросы TCP-соединения на указанном TCP-порту;
• б. UDP действует как сервер, а расширитель прослушивает запросы на соединение UDP на указанном порту UDP.
• Предоставьте один интерфейс связи 100M Ethernet, один интерфейс RS-232 и один интерфейс RS-485, которые можно подключить к компьютеру или центральной системе управления, совместимые со всеми сторонними системами центрального управления, такими как AMX, CRESTRON, RTI и т. д.
• Основные последовательные порты связи поддерживают изменение скорости передачи данных для адаптации к любой скорости передачи данных (2400, 4800, 9600, 14400, 19200, 38400, 5600, 57600, 115200)
• Поддержка 4 низковольтных релейных портов, нормально разомкнутые контакты; каждая группа независима и изолирована, максимальная нагрузка 1 A / 24 В постоянного/переменного тока.
• Встроенный веб-сервер, позволяющий настраивать параметры устройства напрямую через браузер различных компьютеров, планшетов и мобильных устройств.
