Контроллер Video over IP для совместной работы с передатчиком IPN-4KJ2000TX и приемником IPN-4KJ2000RX с поддержкой JPEG2000 через IP-сеть, имеющий встроенный веб-интерфейс, управление через TCP и RS-232, функцию POE и прием широкополосного 12-вольтового ИК-сигнала, а также молниезащиту и защиту от электростатического разряда.
Особенности контроллера Prestel IPC-4KJ2000
- Простота создания проекта, контроля и управления системой
- Гибкая поддержка автоматических, DHCP и ручных типов IP-конфигураций
- Совместимость с HTTPS, SSH, SFTP
- Встроенный веб-интерфейс управления с графическим интерфейсом, поддерживающий операции перетаскивания
- Поддержка предварительного просмотра изображений
- Поддержка видео, аудио, RS-232, ИК, KVM контроля и управления
- Распределенная система
- Двойные сетевые порты (порт VIDEO LAN поддерживает функцию POE) для изоляции
- Элементы управления и многоадресные сети
- Поддержка управления портом LAN/RS-232 и сторонним центральным управлением
- Поддержка приема ИК-сигнала (аудиоразъем 3,5 мм, уровень 12 В)
- 4-канальные порты управления GPIO (дополнительный уровень 5 В / 12 В)
- Защита от нескольких цепей, молниезащита и защита от электростатического разряда
- Надежная конструкция системы, обеспечивающая надежную и стабильную работу в течение 7*24 часов

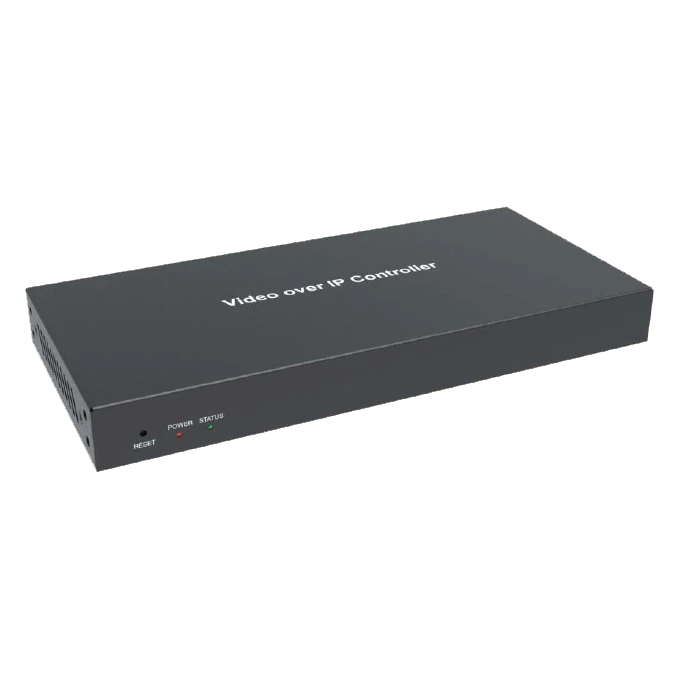

Передняя панель контроллера Prestel IPC-4KJ2000
1 - кнопка сброса
2 - Индикатор питания
3 - Идикатор статуса
Интерфейсы контроллера Prestel IPC-4KJ2000
1 - Разъем питания 12 В постоянного тока
2 - Video LAN (PoE)
3 - Управление по сети LAN
4 - Переключатель MCU/Норма
5 - Управление по RS-232
6 - 4 канала уровня ввода/вывода, 1 канал заземления и 1 канал VOUT
7 - Управление выходным уровнем ввода/вывода и напряжением VOUT
8 - Входной порт ИК-сигнала 12 В
Схема подключения контроллера Prestel IPC-4KJ2000
Сеть | |
Пропускная способность | До 100 Мбит/с |
Дистанция передачи данных | 100 м CAT 5E/6/6A/7 |
Порты управления | 2 x 100M LAN [разъем RJ45] [VIDEO LAN с поддержкой POE] 1 x ИК-ВХОД [3,5-мм аудиоразъем, уровень 12 В] 1 x ЦИФРОВОЙ ввод/вывод [6-контактный разъем Phoenix 3,81 мм] 1 x RS-232 [3-контактный разъем Phoenix 3,81 мм] |
Общие параметры | |
Питание | 12 В постоянного тока / 1 А |
Потребляемая мощность | 4.5 Вт |
Размеры | 204 мм (Ш) × 98 мм (Г) × 21 мм (В) |
Корпус | Металлический |
Цвет | Черный |
Вес | 509 г |
Рабочая температура | 0°С ~ 40°С |
Температура хранения | -20°C ~ 60°C |
Относительная влажность | 20~90% (без конденсации) |
