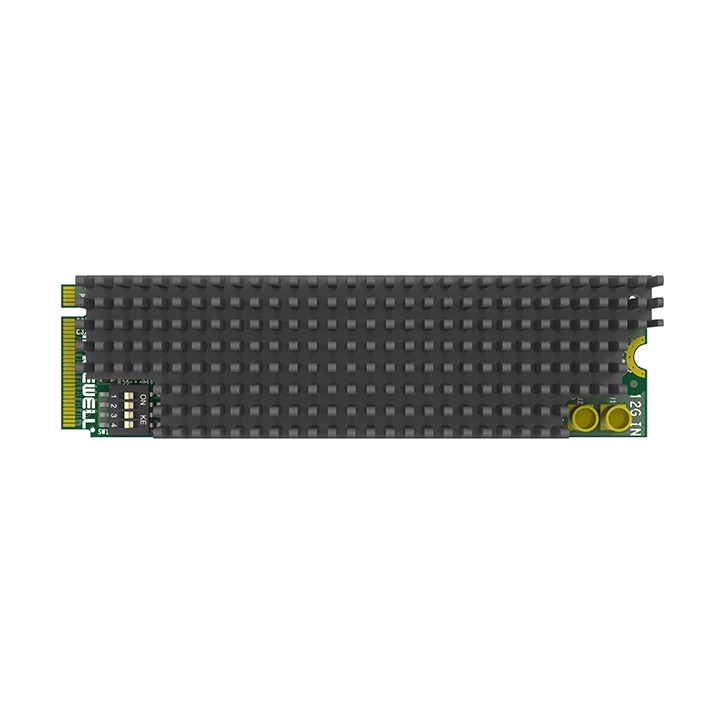

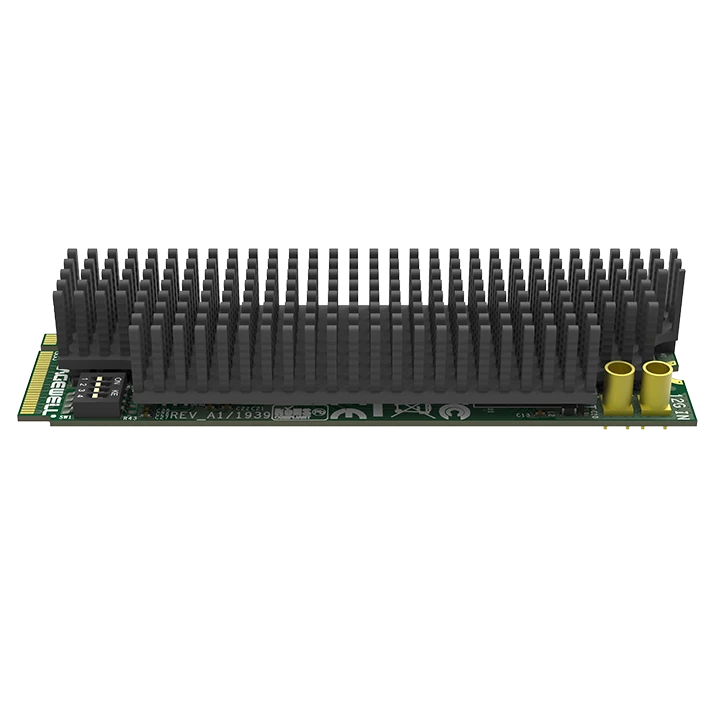

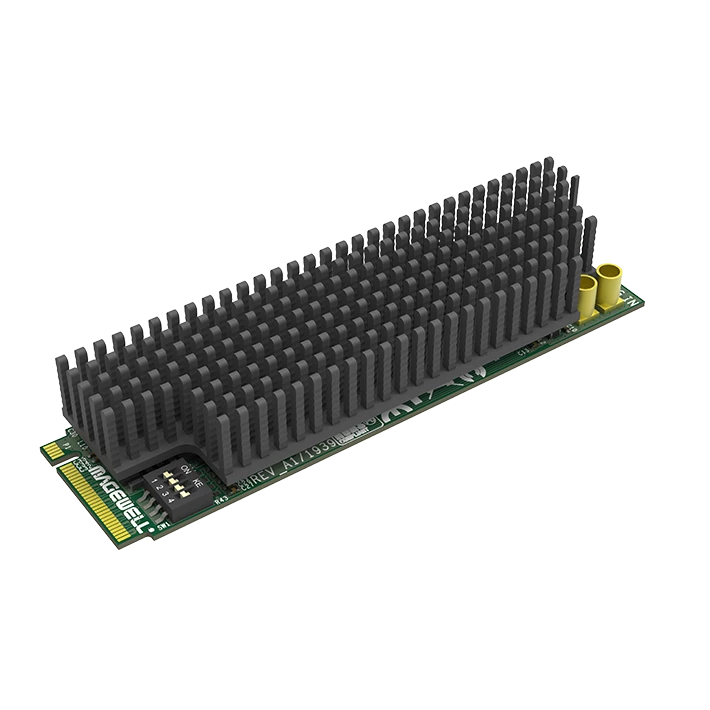

Плата видеозахвата Magewell Eco Capture SDI 4K Plus M.2 (11560)

Windows

• Windows 7/8/8.1/10/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 & x64)

Linux (поддержка архитектуры x86, x64 и ARM)

• Ubuntu 12.04 / 14.04 / 16.04 / 17.04 / 17.10 / 18.04 / 18.04 (x86 и x64)
• CentOS 6.5 / 7 (x86 и x64)
• Fedora 25/26/27 (x86 и x64)
• Red Hat 6.5 и выше (x86 и x64)
• ОС Linux с версией ядра 2.6.35 и выше

Windows

• Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 & x64)

Linux

• Ubuntu 12.04 / 14.04 / 16.04 (x86 и x64)
• Ubuntu 17.04 / 17.10 / 18.04 (x64)
• CentOS 6.5 / 7.2 (x86 и x64)
• Fedora 25/26 (x64)
• Red Hat 6.5 (x86 и x64)

Windows

• DirectShow
• DirectKS
• Wave API / DirectSound / WASAPI

Linux

• V4L2
• ALSA

macOS

• AVCaptureSession
• AudioUnit

• VLC
• VirtualDub
• OBS
• XSplit
• vMix
• VidBlaster
• Wirecast
• Microsoft Media Encoder
• Adobe Flash Media Encoder

MMCX

• SD/HD/3G/6G/12G SDI

MMCX

• SD/HD/3G/6G/12G SDI

M.2 2280 Type M (PCIe Gen2 x4)

• Поддержка разрешения входного видео до 4096x2160 пикселей

• Встроенный кабельный эквалайзер, увеличивающий длину кабеля следующим образом:
• до 430 м для сигналов SD-SDI
• до 200 м для сигналов HD-SDI
• до 110 м для сигналов 3G-SDI
• до 50 м для сигналов 6G-SDI
• до 30 м для сигналов 12G-SDI
• Поддержка стандартов SD / HD / 3Ga / 3Gb / 3Gb-DL / 3Gb-DS / 6G / 12G
• Поддержка режима 4K (4096x2160)
• Поддержка выборки цветов RGB 4: 4: 4, YCbCr 4: 4: 4, YCbCr 4: 2: 2
• Поддержка глубины цвета 10/12 бит
• Поддержка извлечения идентификатора полезной нагрузки SMPTE 352
• Поддержка до 8 (моно) аудиоканалов при 48 кГц
• Поддержка извлечения информации о формировании звука и данных о состоянии канала
• Поддержка скрытых субтитров через SDK

• Поддержка разрешения захвата изображения до 4096x2160 пикселей
• Поддержка частоты кадров захвата до 144 кадров в секунду (фактическая частота кадров захвата может быть ограничена пропускной способностью PCIe).
• Поддержка 8-битных форматов захвата 4: 2: 0: NV12, I420, YV12
• Поддержка 8-битных форматов захвата 4: 2: 2: YUY2, YUYV, UYVY
• Поддержка 8-битных форматов захвата 4: 4: 4: V308, IYU2, V408, BGR24, BGR32
• Другие форматы захвата поддерживаются через SDK

• Конвейеры обработки видео с пропускной способностью ~ 720 Мпикс / с
• 10-битная обработка видео 4: 4: 4
• Масштабирование видео
• Деинтерлейсинг видео
• Ткать
• Смешать верхнее и нижнее поля
• Преобразование цветового формата видео
• Автоматический или ручной выбор формата входного цвета и диапазона квантования
• Автоматический или ручной выбор формата цвета захвата, диапазона квантования и диапазона насыщенности
• Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020
• Поддержка ограниченного или полного диапазона квантования
• Поддержка ограниченного, полного и расширенного диапазона насыщенности
• Преобразование частоты кадров видео

• Встроенный двухрядный переключатель для установки номера карты с 16 позициями.
• В дереве аппаратных устройств системы будет отображаться «01: Eco Capture SDI 4K Plus M.2», когда двухрядный переключатель установлен в положение 0001 и т. д.
• Имена видео и аудио устройств, отображаемые в вашем программном обеспечении, будут включать номер карты (установленный с помощью двухпозиционного переключателя).

• Аппаратные часы с высоким разрешением 100 нс
• Аудиокадры (192 аудиосэмпла) и видеокадры отмечены аппаратными часами
• Аппаратные часы могут быть синхронизированы между картами (через SDK)

• ~ 1600 МБ / с на канал DMA в системе PCIe 2.x
• ~ 800 МБ / с на канал DMA в системе PCIe 1.x
• Поддержка автоматического определения мозаичной поверхности графического процессора Intel
• Поддержка DirectGMA для чипсетов видеоадаптеров AMD
• Поддержка GPUDirect для набора микросхем видеоадаптера Nvidia

• Magewell Capture SDK для DirectShow (Windows) или V4L2 (Linux) для легкой интеграции.
• Magewell Capture SDK для DirectKS (Windows) или ioctl (Linux) для максимальной гибкости и производительности

• Всеми параметрами можно управлять с помощью трех уровней ключа реестра: глобального уровня, уровня продукта и уровня устройства.
• Названия фильтров видео, аудио, кроссбара можно настроить с помощью ключей реестра.

• Возможность одновременного обновления нескольких карт в одной системе
• Карты можно обновлять без отключения питания системы (в большинстве случаев даже перезагрузка не требуется)
• Безопасное обновление. Если во время обновления микропрограммы произойдет отключение питания или произойдет сбой системы, она автоматически восстановится до исходной версии

• Светодиоды состояния показывают рабочее состояние каждого канала:
• Медленно пульсирует: холостой ход
• Вкл.: входной сигнал заблокирован
• Выкл.: входной сигнал разблокирован
• Мигает дважды: сбой памяти или сбой конфигурации FPGA

• Стандартный размер M.2 2280

• Кабель MMCX-BNC

• Максимальный ток при 3,3 В: ~ 2,17 А
• Максимальная потребляемая мощность: ~ 7,16 Вт

• Рабочая температура: от 0 до 40 градусов C
• Температура хранения: от –20 до 70 ° C.
• Относительная влажность: от 5% до 90% без конденсации
