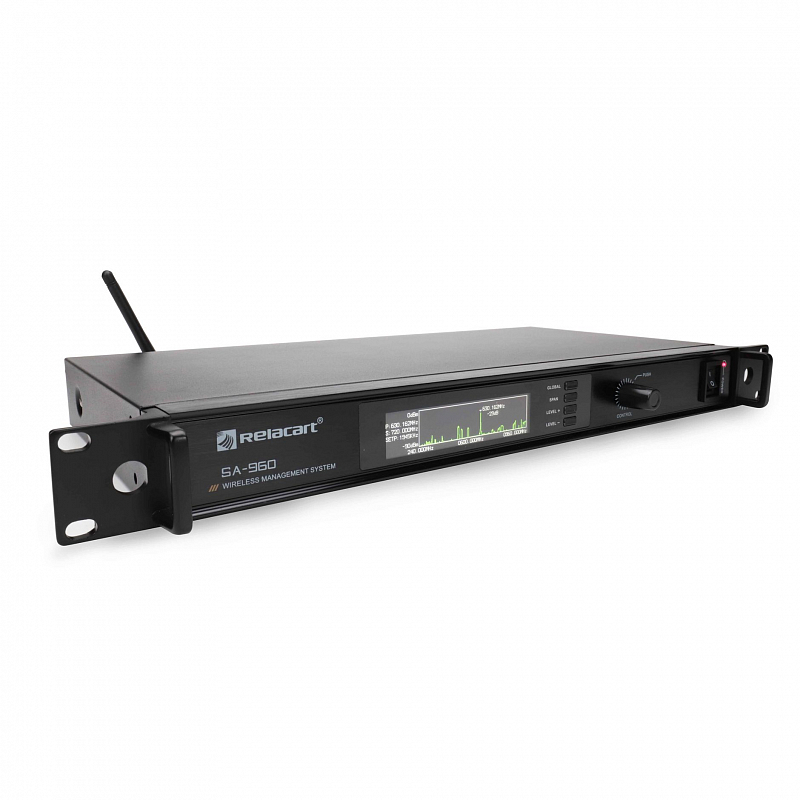

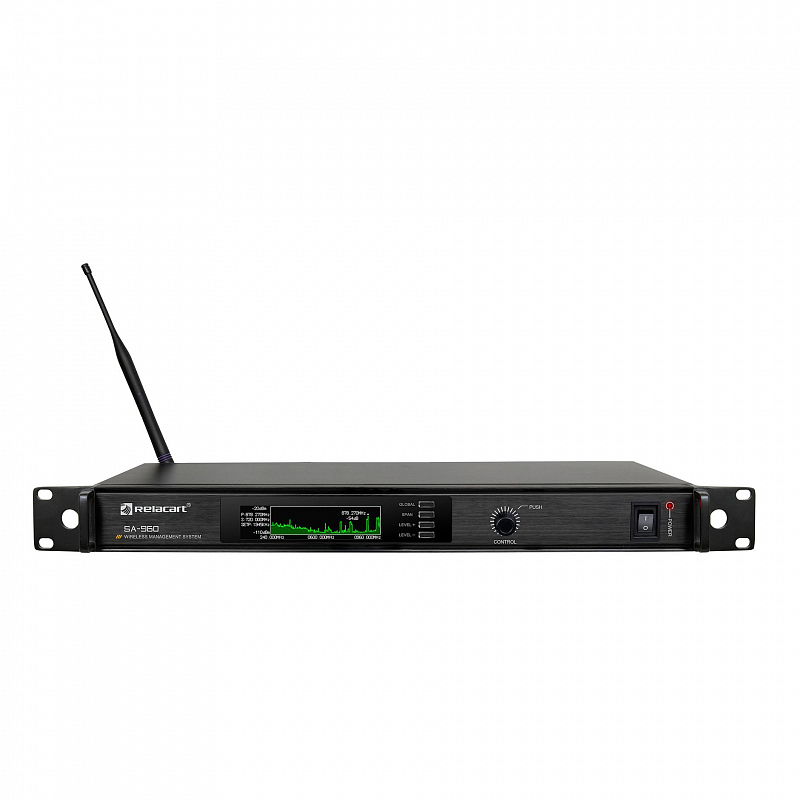

Анализатор частотного спектра Relacart SA-960

Анализатор частотного спектра Relacart SA-960

Код товара:
Наличие: Уточняйте у менеджеров
70 765 ₽
Появились вопросы о товаре?
Получить консультацию специалиста
  • Описание
  • Характеристики
  • Аксессуары
  • Документы

SA-960 — это анализатор спектра, специально разработанный для управления частотами беспроводной связи. Частота визуализируется и контролируется в диапазоне до 960 МГц, создавая стабильную беспроводную рабочую среду на сцене.

Особенности Relacart SA-960

  • Дисплей для мониторинга графиков радиочастот и уровня сигнала.
  • Прием радиосигналов в прямом эфире.
  • Кнопка настройки навигации по отображению данных.
  • Диапазон сканирования с шагом 50 МГц.

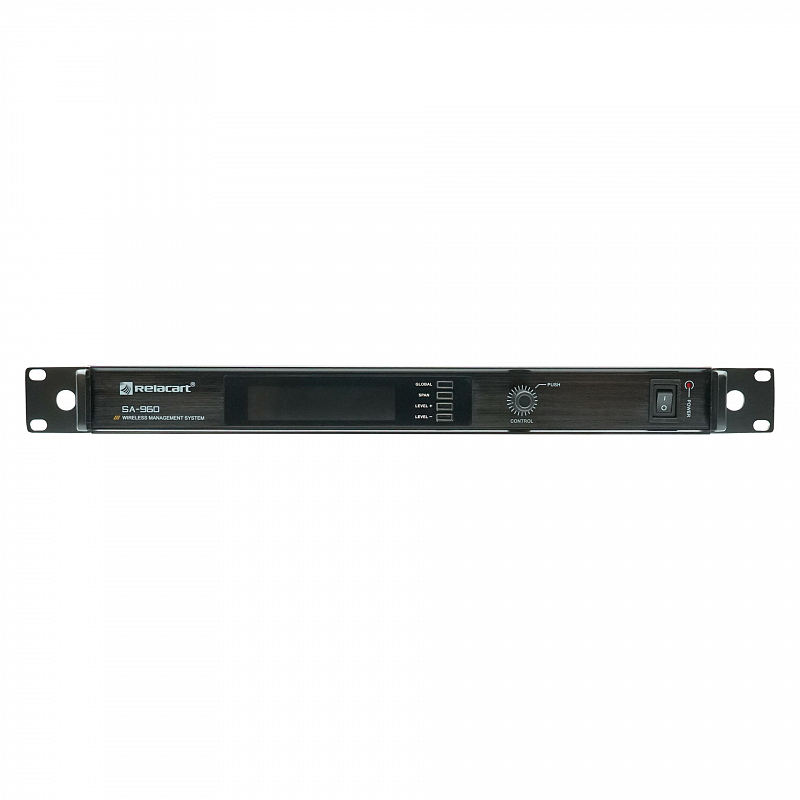

Элементы управления анализатора частотного спектра Relacart SA-960

Элементы управления анализатора частотного спектра Relacart SA-960

1. Держатель для монтажа в стойку: стационарная установка.

2. Дисплей для отображения состояния мониторинга, графиков радиочастот и уровня сигнала.

3. Кнопки настройки навигации по отображению данных:

GLOBAL: Установка полного сканирования частот, диапазон: 240-960 МГц.

SPAN: диапазон частот, нажмите клавишу SPAN один раз, чтобы отрегулировать диапазон частот сканирования с помощью энкодера, и непрерывно нажимайте клавишу SPAN, чтобы увеличить диапазон сканирования с шагом 50 МГц в пределах заданного диапазона системы. (После нажатия клавиши «SPAN» шрифт станет красным, обозначая активацию этой функции).

LEVEL +: общий уровень отображается вверх (максимальная амплитуда уровня дисплея составляет 90 дБ, максимальный диапазон настройки: +10~-110 дБ)

УРОВЕНЬ -: уровень отображается в целом вниз (максимальная амплитуда уровня дисплея составляет 90 дБ, максимальный диапазон настройки: +10~-110 дБ)

4. Ручка управления функциями (энкодер):

Управление: Поверните регулятор энкодера по часовой стрелке/против часовой стрелки, чтобы отобразить курсор, и вы сможете увидеть частоту в текущей позиции курсора.

5. Выключатель питания POWER. (со световым индикатором)

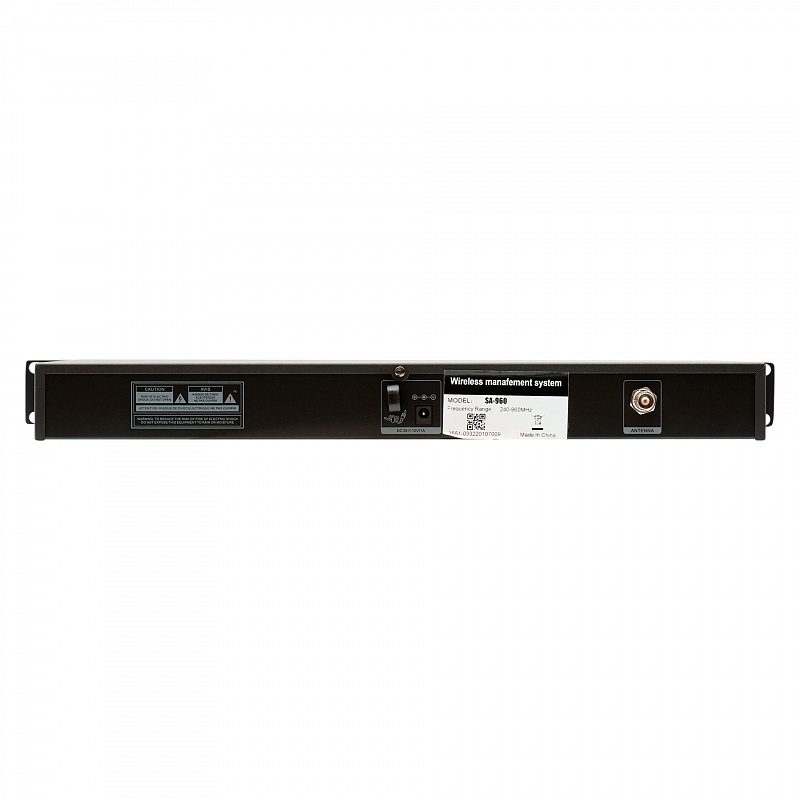

Интерфейсы анализатора частотного спектра Relacart SA-960

Интерфейсы анализатора частотного спектра Relacart SA-960

6. Устройство защиты от натяжения: используется для фиксации соединительного кабеля внешнего адаптера питания.

7. Гнездо питания 12 В, 1 А постоянного тока для адаптера питания.

8. АНТЕННА: интерфейс для подключения антенны.

Основные характеристики
Диапазон частот 240 - 960 МГц
Шаг частоты 1-720 МГц
Сигнал/шум +10~-110 дБм
Интерфейс BNC
Общие характеристики
Питание 12 В, 1 А постоянного тока
Размер рамы 1U
Размеры 410(Ш) x 206(Г) x 43(В) мм
Вес 2,0 кг
