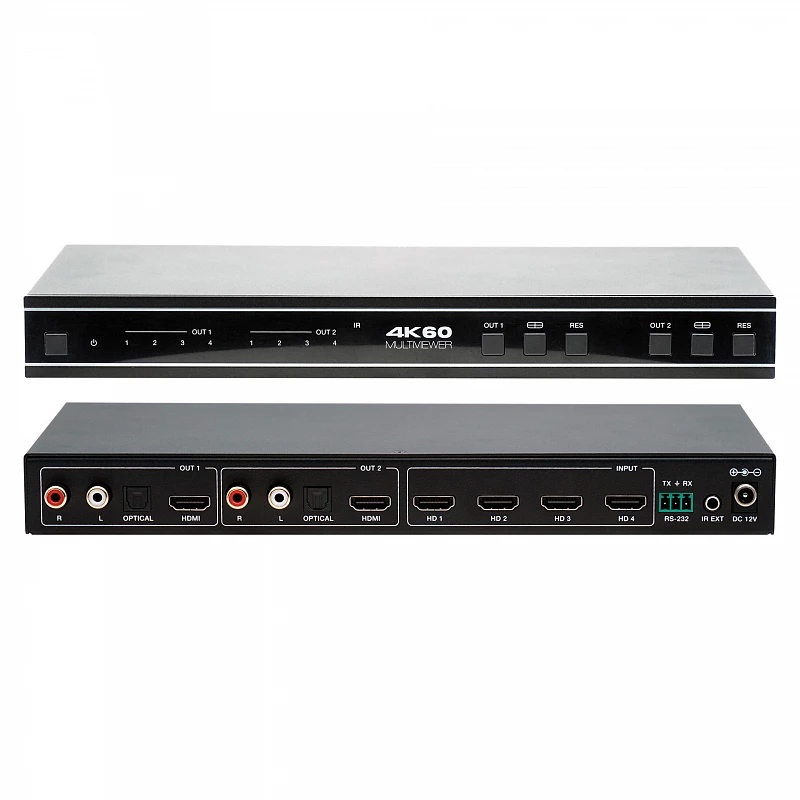

Бесподрывный коммутатор HDMI 4x2 Prestel SW-4K42MVS

Код товара:
Наличие: В наличии на складе
Появились вопросы о товаре?
Получить консультацию специалиста
  • Описание
  • Характеристики
  • Аксессуары
  • Документы

Бесподрывный коммутатор HDMI 2.0b 4x2 с мультивьюером и деэмбеддером

Коммутатор HDMI 4:2, позволяющий просматривать содержимое четырех источников HDMI на двух HDMI-дисплеях. Технология быстрого переключения значительно сокращает время, необходимое для переключения между входами. Функция PIP проста и наглядна для выбора источников.

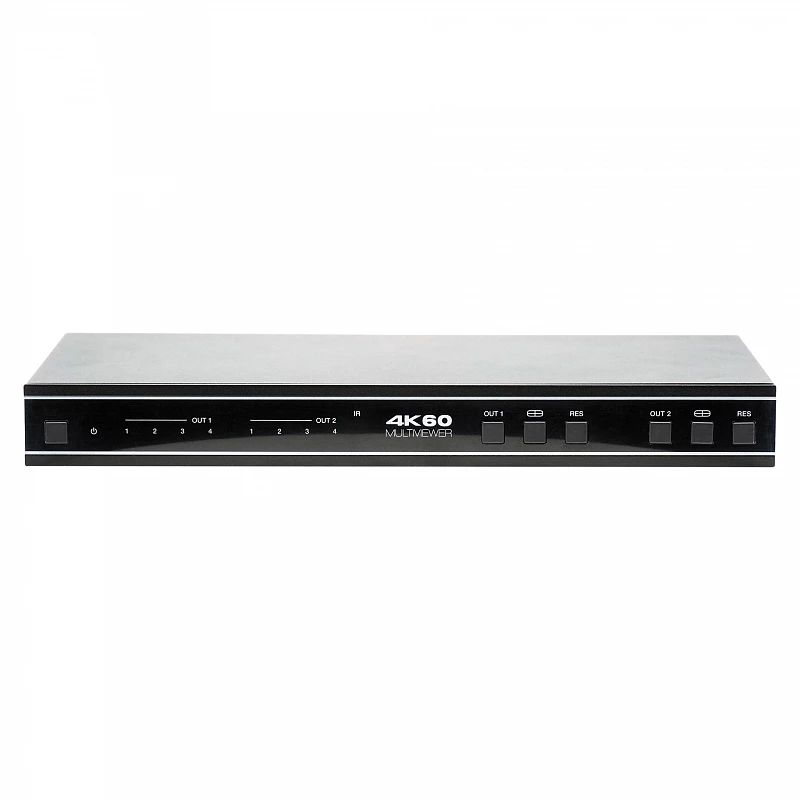

Элементы управления коммутатора Prestel SW-4K42MVS на передней панели

Элементы управления коммутатора Prestel SW-4K42MVS на передней панели

1 - Кнопка питания. Коротко нажмите эту кнопку, чтобы включить устройство.
Нажмите и удерживайте эту кнопку в течение 1 секунды, чтобы войти в режим ожидания.

2 - Индикатор питания. Светится зеленым цветом, когда устройство включено.
Светится красным, когда устройство находится в режиме ожидания.

3 - Индикаторы OUT 1. Индикаторы источника сигнала для порта HDMI OUT 1.
В режиме отображения одного экрана, когда порт HDMI OUT 1 выводит сигнал с порта HD 1/2/3/4, у соответствующего канала загорится зеленый светодиод.
В многоэкранном режиме все светодиоды OUT 1 горят зеленым цветом.

4 - Индикаторы OUT 2. Индикаторы источника сигнала для порта HDMI OUT 2.
В режиме отображения одного экрана, когда порт HDMI OUT 2 выводит сигнал с порта HD 1/2/3/4, у соответствующего канала загорится зеленый светодиод.
В многоэкранном режиме все светодиоды OUT 1 горят зеленым цветом.

5 - Индикатор ИК сигнала.

6 - Кнопка переключения источника входного сигнала для порта HDMI OUT 1, доступна только в режиме отображения одного экрана.

7 - Кнопка многоэкранного режима. Кнопка переключения многоэкранного режима отображения для порта HDMI OUT 1.
Кратковременно нажмите эту кнопку, чтобы циклически выбрать:
Одиночный-PIP-PBP (1)-PBP (2)-тройной (1)-тройной (2)-четверной (1)-четверной (2)-одиночный.
Нажмите и удерживайте эту кнопку в течение 3 секунд, чтобы переключить соотношение сторон (16:9/Полный) для PBP (1) / PBP (2) / тройной (1) / тройной (2) / четверной (1) / четверной (2).

8 - Кнопка переключения выходного разрешения для порта HDMI OUT 1. Коротко нажмите кнопку RES, чтобы циклически переключить выходное разрешение порта HDMI OUT 1.
Нажмите и удерживайте кнопку RES в течение 3 секунд, чтобы переключить выходное разрешение до 720P60.

9 - Кнопка переключения источника входного сигнала для порта HDMI OUT 2, доступна только в режиме отображения одного экрана.

10 - Кнопка многоэкранного режима. Кнопка переключения многоэкранного режима отображения для порта HDMI OUT 2.
Кратковременно нажмите эту кнопку, чтобы циклически выбрать:
Одиночный-PIP-PBP (1)-PBP (2)-тройной (1)-тройной (2)-четверной (1)-четверной (2)-одиночный.
Нажмите и удерживайте эту кнопку в течение 3 секунд, чтобы переключить соотношение сторон (16:9/Полный) для PBP (1) / PBP (2) / тройной (1) / тройной (2) / четверной (1) / четверной (2).

11 - Кнопка переключения выходного разрешения для порта HDMI OUT 2. Коротко нажмите кнопку RES, чтобы циклически переключить выходное разрешение порта HDMI OUT 2.
Нажмите и удерживайте кнопку RES в течение 3 секунд, чтобы переключить выходное разрешение до 720P60.

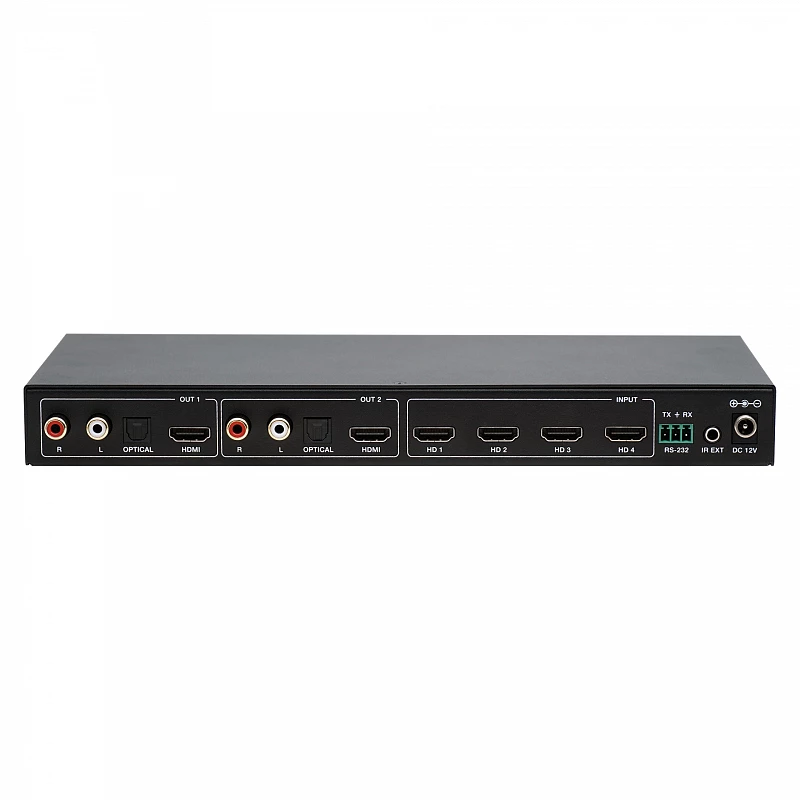

Интерфейсы коммутатора Prestel SW-4K42MVS на задней панели

Интерфейсы коммутатора Prestel SW-4K42MVS на задней панели

1 - Л/П ВЫХ 1. Порт аналогового аудиовыхода PCM2.0.

2 - Оптический выход 1. Оптоволоконный порт цифрового аудиовыхода.

3 - Выход HDMI 1 для подключения телевизора или монитора с помощью кабеля HDMI.

4 - Л/П ВЫХ 2. Порт аналогового аудиовыхода PCM2.0.

5 - Оптический выход 2. Оптоволоконный порт цифрового аудиовыхода.

6 - Выход HDMI 2 для подключения телевизора или монитора с помощью кабеля HDMI.

7 - HD 1-4 Входнгые порты. Порты ввода сигнала HDMI, для подключения к устройству-источнику HDMI, такому как DVD или телевизионная приставка, с помощью кабеля HDMI.

8 - Порт RS-232. 3-контактный разъем phoenix, подключаемый к ПК или порту RS-232 системы управления для обновления последовательного порта или командного управления RS-232.

9 - Внешний ИК-порт. Порт приема ИК-сигнала, подключенный кабелем к ИК-приемнику 38 кГц. Если окно приема ИК-сигнала устройства заблокировано или устройство установлено в закрытом помещении вне зоны видимости инфракрасного излучения, кабель ИК-приемника можно подключить к порту «IR EXT» для приема сигнала ИК-пульта дистанционного управления.

10 - Питание 12 В / 2.5 А постоянного тока.

Особенности Prestel SW-4K42MVS

  • HDMI 2.0b 4X2 Quad Multi-viewer с бесшовной матрицей 4K@60 Гц 4:4:4 HDCP2.2.
  • Поддержка LPCM, DD+, DTS, Dolby True HD, DTS HD-master pass-through.
  • Плавное переключение между входными каналами.
  • Объединены несколько независимых раскладок изображений на 2 выхода UHD TV.
  • Поддерживает конфигурации макета PIP, PBP, Triple и Quad-windows.
  • Входные разрешения поддерживают VGA~WUXGA и 480i~4K60.
  • Выходные разрешения масштабируются до 1024x768@60~4K60.
  • Вывод звука через разъемы RCA левый/правый и оптический.
  • Поддержка независимого выбора звука.

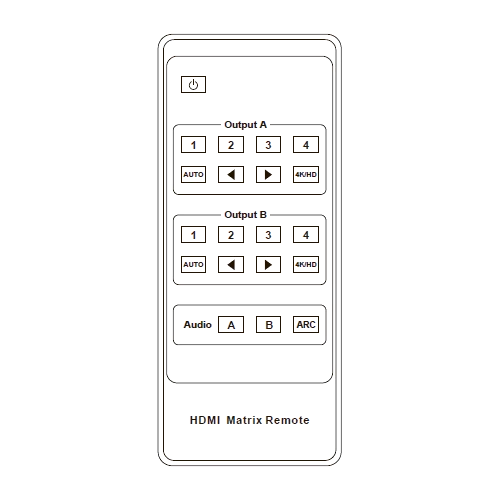

  • Поддерживает управление по RS-232, с ИК-пульта дистанционного управления и кнопками на передней панели.
Праметры комплекта
Поддержка HDMI HDMI 2.0b
Поддержка HDCP HDCP 2.2 и HDCP 1.4
Пропускная способность видео 18 Гбит/с
Разрешение видео До 4K2K при 50/60 Гц (YCbCr 4:4:4), 4K2K при 30 Гц. Все HDMI форматы 3D TV и т. д.
Цветовое пространство RGB, YCbCr4:4:4, YCbCr4:2:2, YCbCr 4:2:0
Глубина цвета 8-бит, 10-бит, 12-бит [1080P, 4K30Hz, 4K60Hz (YCbCr 4:2:0)] 8-бит [4K60 Гц (YCbCr4:4:4)]
Аудио форматы PCM2.0/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX,DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD
Оптические аудиоформаты PCM2.0, Dolby Digital/Plus, DTS
Левый/Правый аудиоформаты PCM2.0CH (Примечание: если функция ARC включена, аудиопорт отключится.)
Защита от электростатического разряда Модель человеческого тела - ± 8 кВ (разрядка через воздушный зазор) и ± 4 кВ (контактный разряд)
Подключения
Входы 4x HDMI типа A [19-контактное гнездо]
Выходы 2 x HDMI тип A [19-контактное гнездо]
1 × левый/правый аудиовыход [стерео мини-разъем 3,5 мм]
1 × оптический аудиовыход [S/PDIF]
Общие данные
Корпус Металлический
Цвет Черный
Размеры 251 мм [Ш] x 105 мм [Д] x 20 мм [В]
Вес нетто 620 г
Вход питания 100 - 240 В переменного тока 50/60 Гц
Выход питания 12 В / 1 A постоянного тока
Потребляемая мощность (макс) 3.8 Вт макс.
Рабочая температура 0 - +40°C
Температура хранения -20 - +60°C
Относительная влажность 20 - 90% (без конденсации)
PDF
Prestel SW-4K42MVS User Manual
916.51 Кб
