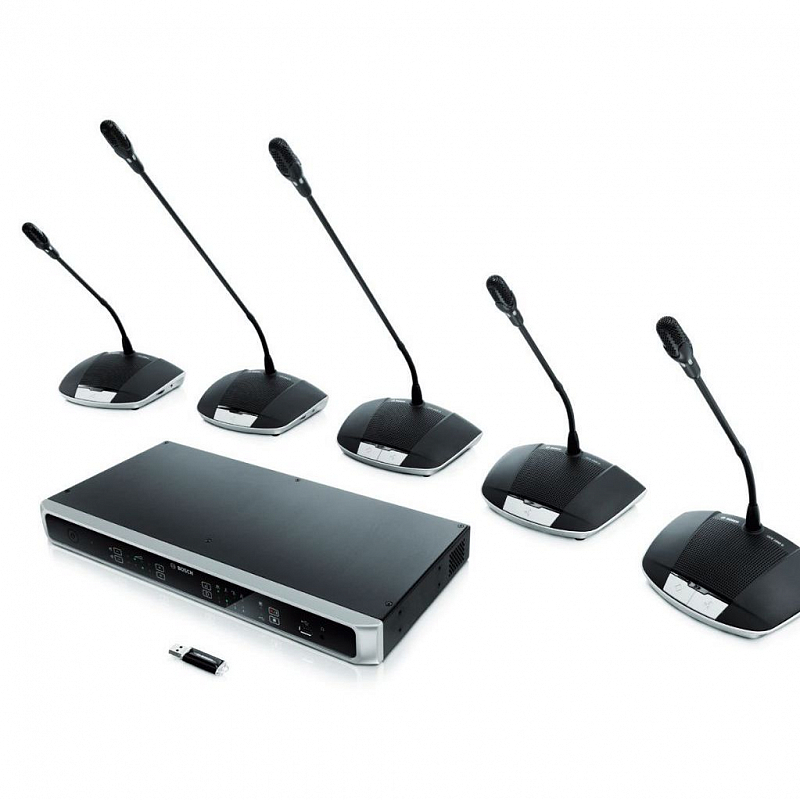

Цифровая дискуссионная система Bosch CCS 1000 D выпускается с блоками управления в двух вариантах исполнения:
Блок управления — это основной компонент цифровой дискуссионной системы CCS 1000. Он обеспечивает питанием все подключенные дискуссионные устройства и мониторы, а также управляет дискуссионной системой.
Благодаря сенсорным кнопкам обеспечивается простая настройка и управление блоком, а с помощью интуитивных светодиодных индикаторов можно получить информацию о параметрах системы.
Благодаря удобно расположенным разъемам на задней панели блока, к дискуссионной системе можно подключить периферийное оборудование, такое как аудиооборудование и HD-камеры Conference Dome компании Bosch.
Интуитивно понятное управление через веб-браузер дает возможность просмотра и изменения основных и дополнительных параметров системы в соответствии с требованиями.
Напряжение питания сети | от 100 до 240 В перем. тока ± 10 % |
Потребляемый ток | Макс. от 0,6 A (100 В пост. тока) до 0,2 A (240 В пост. тока) |
Источник постоянного тока для Дискуссионные устройства | 24 В ± 1 В (с ограничением тока) |
Количество Дискуссионные устройства на Блок управления | Макс. 40 устройств на магистральный разъем |
Регулировка громкости Дискуссионное устройство громкоговорителей | 15 шагов по 1,5 дБ (начиная от -10,5 дБ) |
Предел порогового уровня для устройства | на 12 дБ выше номинального уровня |
Снижение коэффициента усиления в зависимости от количества активных микрофонов (NOM) | 1/SQRT (NOM) |
Частота дискретизации | 44,1 кГц |
Номинальный уровень входного сигнала (85 дБ УЗД) | < 0,5% |
Максимальный уровень входного сигнала (110 дБ УЗД) | < 0,5% |
Номинальный уровень сигнала на микрофонном входе XLR | -56 дБВ |
Максимальный уровень сигнала на микрофонном входе XLR | -26 дБВ |
Номинальный уровень сигнала на входе RCA | -24 дБВ (+/- 6 дБ) |
Максимальный уровень сигнала на входе RCA | +6 дБВ |
Отношение сигнал-шум | > 94 дБА |
Частотная характеристика | От 30 Гц до 20 кГц |
Номинальный уровень сигнала на выходе RCA | -24 дБВ (+6/ -24 дБ) |
Максимальный уровень сигнала на выходе RCA | +6 дБВ |
Отношение сигнал-шум | >102 дБА |
Частотная характеристика | От 30 Гц до 20 кГц |
Запись/воспроизведение (скорость передачи) | 64, 96, 128, 256 кбит/с |
Запись/воспроизведение (выборочная частота) | 44,1 кГц |
Номинальный уровень сигнала на выходе | 72 дБ УЗД |
Частотная характеристика | от 200 Гц до 12.5 кГц |
Диапазон усиления | от -10,5 до +12 |
Карта памяти SanDisk USB Memory Stick | С файловой системой FAT32. Максимальный размер: 128 ГБ. |
Скорость передачи данных | Внутренняя память (часы) , Карта памяти USB Memory Stick (часы) |
16 Гбайт | 32 ГБ , 64 Гбайт , 128 Гбайт |
64 | 8 часов , 500 , 1000 , 2000 , 4000 |
96 | 5 часов , 350 , 700 , 1400 , 2800 |
128 | 4 часов , 250 , 500 , 1000 , 2000 |
256 | 2 часов , 125 , 250 , 500 , 1000 |
Размеры (В x Ш x Г) с ножками | 45 x 440 x 200 мм ширина 19 дюймов, высота 1 RU |
Высота ножек | 5,5 мм |
Монтаж | На поверхности стола 19-дюймовая стойка |
Масса () | Приблиз. 3,2 кг |
Материал (верхняя часть) | Окрашенный металл |
Материал (основание) | Окрашенный металл |
Цвет поверхности | Черный транспортный (RAL 9017) матовый |
Цвет основания | Черный транспортный (RAL 9017) матовый |
Рамки | Жемчужный светло-серый (RAL 9022) матовый |
Рабочая температура | от +5 ºC до +45 ºC |
Температура хранения | От -40 °C до +70 °C |
Относительная влажность | 5% - 98% без конденсации. |
