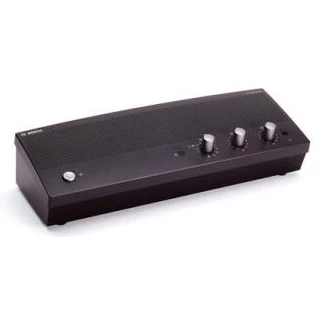

Головной блок Bosch CCS-CU
Артикул:

Головной блок Bosch CCS-CU

35 637 ₽
Головной блок Bosch CCS-CU
Головной блок Bosch CCS-CU
  • Описание
  • Характеристики
  • Аксессуары
  • Документы

Описание головного блока конференции Bosch CCS-CU

Головной блок конференции Bosch CCS-CUявляется ядром дискуссионной системы Bosch CCS 800 Ultro, обеспечивает питание всех пультов участников и председателя в системе, осуществляет контроль над микрофонами пультов участников и председателя, обеспечивает подключения аудиовходов и выходов.
Головной блок Bosch CCS-CUоснащен встроенным записывающим устройством для цифровой записи хода заседания на любые типы SD-карт. Графический дисплей отображает состояние записывающего устройства, активация записи возможна в случае активации микрофона. Запись может осуществляться и посредством подключения ПК к головному блоку Bosch CCS-CUчерез USB-порт.
Функция цифрового подавления акустической обратной связи устраняет акустическую обратную связь (известную также как "завывание" или "эффект Ларсона"), что обеспечивает высокую степень разборчивости речи, позволяя увеличивать уровень громкости без риска возникновения обратной связи.
Головной блок конференции Bosch CCS-CU может быть настроен на автономную работу без вмешательства оператора, для чего на передней панели имеется поворотный переключатель.
В дискуссионной системе может одновременно использоваться до 3х головных блоков Bosch CCS-CU, обеспечивая питание и управление 150-ти пультов участников. При такой конфигурации один из головных блоков Bosch CCS-CUвыступает в качестве главного контроллера всей системы.
Через головной блок Bosch CCS-CUк дискуссионной системе Bosch CCS 800 Ultroможет быть подключено внешнее оборудование, такое как: внешний проводной или беспроводной микрофон, внешняя система голосового оповещения, магнитофон, устройство сопряжения с телефонной сетью, внешнее оборудование для обработки аудиосигнала и другое.

Особенности головного блока конференции Bosch CCS-CU

  • Элегантный дизайн
  • Возможность монтажа в 19"- стойку
  • Встроенная функция записи и воспроизведения
  • Буфер записи для горчей замены SD-карт
  • Графический дисплей
  • Цифровое подавление акустической обратной связи
  • Автономная работа и управление ходом заседания без оператора
  • Конфигурирация до 3х головных блоков
  • Управление 150 устройствами ввода
  • Встроенный громкоговоритель
  • USB-порт для подключения ПК
  • Подключение внешних устройств и оборудования

Функции головного блока конференции Bosch CCS-CU

Встроенная функция записи и воспроизведения

Головной блок Bosch CCS-CUоснащен встроенным записывающим устройством для цифровой записи хода заседания на любые типы SD-карт. Графический дисплей отображает состояние записывающего устройства, а при помощи соответствующих кнопок можно осуществлять настройку устройства. По выбору активация записи возможна в случае активации микрофона.SD-карты можно извлекать из пульта управления и подключать к ПК для копирования; запись можно также осуществлять, подключив ПК к USB-порту головного блока. Запись может быть воспроизведена на общем громкоговорителе или на громкоговорителях участников. Звуковой сигнал и мигающий светодиодный индикатор указывают на переполнение SD-карты и на необходимость ее замены другой картой.

Патентуемый буфер записи

Горячая замена карты на другую возможна во время записи. При извлечении заполненной карты запись продолжается в патентуемый буфер записи. После вставки в пульт управления новой карты на нее переписывается буферизированная запись, после чего запись продолжается в обычном режиме. Это обеспечивает непрерывную запись без потерь при замене SD-карты.

Цифровое подавление акустической обратной связи

Функция цифрового подавления акустической обратной связи устраняет акустическую обратную связь (известную также как "завывание" или "эффект Ларсона"). Это обеспечивает высокую степень разборчивости речи, позволяя увеличивать уровень громкости до необходимого без риска возникновения обратной связи.

Автономная работа

Головной блок Bosch CCS-CUможет быть настроен на автономную работу без вмешательства оператора. На передней панели головного блока имеется поворотный переключатель, позволяющий выбрать один из пяти режимов работы:
- открытый режим - допускает одновременную активацию нескольких микрофонов, от одного до четырех (кроме микрофона председателя);
- открытый режим с автоматическим выключением - допускает одновременную активацию нескольких микрофонов, от одного до четырех (кроме микрофона председателя), если участник не говорит в течение 30 секунд, микрофон будет автоматически выключен;.
- режим вытеснения - позволяет участникам отключать другие микрофоны путем включения собственного, при этом в каждый момент времени активным может быть только один микрофон;
- режим "только председатель" - позволяет выступать только председателю, при этом отсутствует возможность активации микрофонов участников, даже если председатель не выступает
- тестовый режим - проверка системных подключений.
Примечание: в режиме вытеснения участники не имеют возможности отключить микрофон председателя

Поддержка работы от 50 до 150 пультов участников

Головной блок Bosch CCS-CUимеет два магистральных выхода для проходного подключения устройств ввода. К каждому магистральному выходу можно подключить до 25 пультов участников при максимальной длине системного кабеля 100 м.
В дискуссионной системе Bosch CCS 800 Ultroможет одновременно использоваться до 3 головных блоков для обеспечения питанием и управления 150 пультами участников. При такой конфигурации один из головных блоков Bosch CCS-CUвыступает в качестве главного контроллера всей системы Bosch CCS 800 Ultro.

Подключение внешнего оборудования

Через головной блок Bosch CCS-CUк дискуссионной системе Bosch CCS 800 Ultroможет быть подключено такое внешнее оборудование как:
- внешний проводной или беспроводной микрофон - позволяет принимать участие в обсуждении приглашенным гостям и аудитории;
- внешняя система голосового оповещения – для трансляции хода заседания для аудитории в этом же или соседнем помещении;
- магнитофон - для записи и последующего воспроизведения хода заседания и переговоров;
- аудиооборудование - для трансляции фоновой музыки;
- внешнее оборудование для обработки аудиосигнала - имеется инсертный разъем;
- устройство сопряжения с телефонной сетью – для обеспечения возможности удаленному делегату участвовать в конференции по телефону.
Примечание: внешний микрофон выключается при нажатии кнопки на пульте председателя и в том случае, когда система работает в режиме "только председатель"

Элементы управления и индикаторы головного блока конференции Bosch CCS-CU

Передняя панель

- сетевой выключатель
- графический дисплей, отображающий информацию о состоянии
- 5 сенсорных клавиш для настройки и управления встроенным записывающим устройством MP3
- регулятор громкости громкоговорителей для установки уровня громкости громкоговорителей пультов участника
- переключатель режима работы микрофонов для установки количества одновременно активных микрофонов и для выбора одного из четырех рабочих режимов (плюс тестовый режим)
- выключатель цифрового подавления акустической обратной связи
- индикатор питания

Задняя панель

- регулятор усиления на входе микрофона (на задней панели устройства)
- регулятор усиления на входе записывающего устройства (на задней панели устройства)
- разъем "вставка" (на задней панели устройства)

Принадлежности для подключения головного блока конференции Bosch CCS-CU

Передняя панель

- одно гнездо 3,5 мм для стереонаушников

Задняя панель

- один вход источника переменного тока
- два 7-контактных круглых гнезда для подключения входа магистральной линии / выхода проходного подключения
- одно 3-контактное гнездо XLR для входа микрофона (может использоваться в качестве линейного входа делителем мощности 50 дБ)
- две пары разъемов типа "тюльпан" (правый/левый канал) для входа/выхода записывающего устройства
- одна пара разъемов типа "тюльпан" - линейный вход/выход
- одна пара разъемов типа "тюльпан" – телефонный вход/выход
- один разъем типа "тюльпан" - вход/выход монтажного разъема
- интерфейс USB 2.0

Bosch CCS-CUR головной блок с записывающим устройством
Bosch CCS-CUD головной блок с с функцией цифрового подавления акустической обратной связи
Bosch CCS-CURD головной блок с записывающим устройством и функцией цифрового подавления акустической обратной связи

Технические характеристики головного блока конференции Bosch CCS-CU

Электрические характеристики
Напряжение питания сети 100 - 240 В переменного тока ± 10 %
Потребляемый ток максимум 0,9 A (100 В перем. тока) до 0,3 A (240 В перем. тока)
Источник постоянного то ка для устройств ввода 24 В ± 1 В (с ограничением тока)
Регулятор громкости громкоговорителя выкл. (50 дБ затух.) + 10 шагов по 1,9 дБ
Пороговый уровень ограничителя для устройства 10 дБ сверх номинального уровня громкого ворителя/наушников
Снижение коэффициента усиления в зависимости от количества активных микрофонов (NOM) NOM ± 1 дБ
Суммарный коэффициент гармоник
Номинальный уровень входного сигнала (85 дБ УЗД) менее 0.5
Максимальный уровень входного сигнала (110 дБ УЗД) менее 0.5
Выборочная частота
Запись 32 кГц
Воспроизведение 32, 44,1, 48 кГц
Скорость передачи данных в битах
Запись 64, 96, 128, 192, 256 кбит/с
Воспроизведение любая
Совместимое согласование ID3V2 mp3-теги
Карта памяти любая высокоскоростная SD-карта до 2 ГБ
Механические характеристики
Монтаж настольный (съемный или стационарный) / 19-дюймовая стойка
Габаритные размеры (В x Ш x Г) с ножками 84 x 361 x 143 мм
Материал
  • верх - полимер
  • основание - металл
Варианты цветового решения
  • поверхность - темно-серый
  • основание - черный
Вес 1, 5кг
Комплектация
головной блок Bosch CCS-CU 1
пульт управления 1
делитель мощности 50 дБ 1
шнур питания 1
руководство пользователя 1
