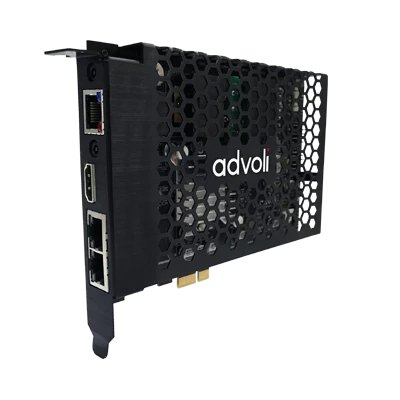

Карта расширения PCIe Advoli TC1 Extreme

Карта расширения PCIe Advoli TC1 Extreme

Код товара:
Наличие: Уточняйте у менеджеров
Появились вопросы о товаре?
Получить консультацию специалиста
  • Описание
  • Характеристики
  • Аксессуары
  • Документы

Видеокарта TC1 Extreme 4К с выходом HDBaseT

TC1 Extreme - карта расширения PCIe, передающая видео 4K 60 Гц 4:4:4 8 бит на 100 м, сертифицированная HDBaseT, совместимая с другими продуктами HDBaseT.

Может управлять одним 4K 60 Гц 4:4:4 8-бит или 4K 30 Гц 4:4:4 12-бит дисплеем на расстоянии до 100 м с помощью кабеля CAT.

Работает с большинством видеокарт с сигналом HDMI, обеспечивая передачу на большие расстояния, например, в играх 4K и других профессиональных аудиовизуальных установках 4К HDBaseT.

5 функций воспроизведения: аудио / видео, Ethernet, USB, двунаправленное управление (RS232, CEC, IR) и PoH (питание по HDBaseT).


TC1 Extreme HDBaseT удлинитель PCIe

ЭTC1 Extreme HDBaseT удлинитель PCIe

TC1 Extreme HDBaseT удлинитель PCIe, совместимый с любой материнской платой, имеющей запасной слот PCIe x16 одинарной ширины

  • Поддержка HDMI 1.4 и HDMI 2.0
  • Передача несжатого видео 4K/2K 60 Гц 24 бит 4:2:0 на 100 метров
  • Передача сжатого видео 4K/2K 30 Гц 4:4:4 12-бит без потерь на 100 метров
  • Передача несжатого видео 1080P 60 Гц 24 бит на 150 метров
  • Поддержка всех основных форматов цифрового аудио: Dolby Digital, DTS, Dolby True HD, DTS HD-Master Audio, Dolby Logic и др.
  • Поддержка USB 2.0
  • Поддержка 100 BaseT Ethernet
  • Двунаправленное управление: RS232, CEC и ИК
  • Питание через HDBaseT
  • Поддержка HDCP

Карта TC1 Extreme предназначена для работы с вашими встроенными, рабочими или игровыми видеокартами, имеющими порт HDMI. Дает возможность расширить ваши возможности (аудио / видео, Ethernet, USB, двунаправленное управление (RS232, CEC, IR) ) и Power over HDBaseT) при взаимодействии между комнатами, дисплеями, интерактивными дисплеями или проекторами.


Эмулированные элементы управления

Эмулированные элементы управления

Теперь нет необходимости использовать старые технические средства, например, кабели RS232.

TC1 Extreme имеет инфракрасный порт (ИК) и RS232: кодирует и декодирует сигналы ИК и RS232 для передачи по кабелю типа витая пара. Также TC1 Extreme может отправлять необработанные командные строки CEC, эмулируя любое устройство. Автоматически отвечает на основные команды CEC с дополнительным режимом диагностики, который может захватывать и отображать полные необработанные данные и информацию о времени.


Проходной ИК-порт

Проходной ИК-порт

TC1 Extreme имеет один ИК-вход и один ИК-выход для ИК-пульта и ИК-приемника.

Если вы не хотите использовать эмулированные элементы управления, вы можете использовать пульт дистанционного управления на стороне медиасервера для отображения элементов управления на расстоянии до 150 метров.

Или управлять мультимедийными проигрывателями со стороны дисплея на расстоянии до 150 метров от медиа-сервера.


Преимущества применения кабеля CAT

Преимущества применения кабеля CAT

Отправка видео, аудио и сигналов UHD (4K) на расстояние до 40 метров и 70 метров для FHD (1080P), что невозможно при использовании большинства других конкурирующих стандартов.

Дешевле, чем другие медные кабели в целом.

Легче и гибче, чем большинство других альтернативных кабелей.

Обычно намного дешевле и легче найти, когда вам нужны огнеупорные и экранированные кабели.

Легко заложить на месте во время монтажа - невозможно с большинством других аудиовизуальных кабелей.


Видеокарта форм-фактора меньше, чем PCIe половинной длины

Видеокарта форм-фактора половинной длины и двойной ширины

Видеокарта advoli TC1 Extreme предназначена для установки как на медиасерверы меньшего размера с материнскими платами форм-фактора ITX, так и на материнские платы крупных серверов.

Размеры видеокарты advoli TC1 Extreme меньше карт форм-фактора PCIe половинной длины

L: 147 мм (175,26 мм)
В: 98 мм (106,68 мм)
Ш: 18 мм (20 мм)

Спецификация форм-фактора половинной длины PCIe и одинарной ширины (в скобках).


Встроенные функции диагностики видеокарты

Встроенные функции диагностики видеокарты

Графическая карта advoli TC1 Extreme имеет встроенные функции диагностики HDBaseT: длины кабеля, качества сигнала, целостности сигнала для каждой витой пары.

Графическая карта содержит датчики / элементы управления / информацию об окружающей среде: напряжение, температура, скорость вентилятора, время работы, циклы питания и возможность подключения дисплея / проектора.

Это дает возможность конечному пользователю более эффективно и дистанционно диагностировать проблемы, уменьшая необходимость отправки технических специалистов на место для определения проблемы - экономия затрат.

Максимальная длина кабелей
CAT5e/CAT6 LR Mode 1080p 60 Гц @ 150 м
1080p 60 Гц @ 100 м
UHD 30 Гц @ 70 м
CAT6a/CAT7 LR Mode 1080p 60 Гц @ 150 м
1080p 60 Гц @ 100 м
UHD 30 Гц @ 90 м
CAT7A S/FTP 22AWG LR Mode 1080p 60 Гц @ 15 м
1080p 60 Гц @ 100 м
UHD 30 Гц @ 100 м
Видео
HDBaseT каналы 1 х независимый
HDCP 1.4 / 2.2 Поддерживается
HDMI 1.4 / 2.0 Поддерживается
Ограничение частоты пикселя: 600 МГц
3D Поддерживается
Разрешения 4K 60 Гц 4:4:4 (DSC), включая HDR
И большинство стандартных более низких разрешений
Цветовое пространство YUV, RGB
Выборки цветности 4:4:4, 4:2:2, 4:2:0
Глубина цвета 8-бит, 10-бит, 12-бит
HDR Поддерживается
Аудио
Поддерживаемые форматы Все форматы, поддерживаемые HDMI 1.4 и HDMI 2.0
Все основные форматы цифрового аудио, в том числе: Dolby Digital, DTS, Dolby TrueHD, DTS HD-Master Audio, Dolby Pro Logic Iiz 7.1 и 9.1,
Управление
Диагностика HDBaseT Кабельная диагностика
Экологическая диагностика
Электрическая диагностика
Инфракрасный канал Поддерживается
RS232 Поддерживается
CEC совместимость Поддерживается
EDID управление Поддерживается
Ethernet Поддерживается
USB Поддерживается
Power over HDBaseT Поддерживается
Физические параметры
Размеры 147 х 98 х 18 мм
Вес 203 г +/- 10г
Форм фактор Видеокарта половинной длины и одинарной ширины Совместимость с PCIe x1 до PCIe x16
Требования к окружающей среде
Рабочая температура От 0 до 50°C
Температура хранения От -20 до 60°C
Рабочая относительная влажность воздуха От 20 до 90% без конденсата
Нормативы
Соединенные Штаты FCC
Канада IC
Европа CE
Япония VCCI
Австралия и Новая Зеландия C-Tick
HDBaseT Сертифицированный
PDF
PCIe-Advoli-TC1-Extreme
244.67 Кб
