Kонференц-телефон Polycom SoundStation IP 6000 [2200-15660-122]
Архив

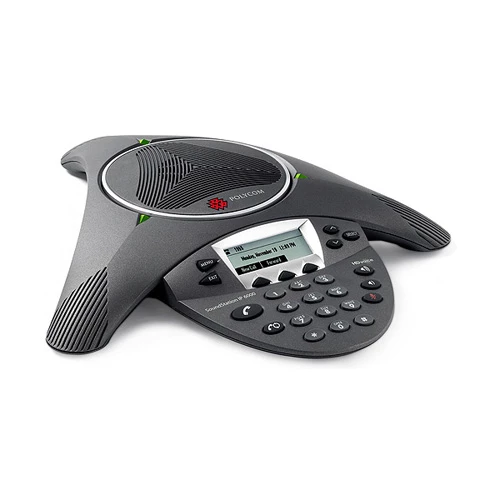

Kонференц-телефон Polycom SoundStation IP 6000 [2200-15660-122]: купить в Москве
Kонференц-телефон Polycom SoundStation IP 6000 [2200-15660-122]: купить в Москве

Kонференц-телефон Polycom SoundStation IP 6000 [2200-15660-122]

Код товара:
Наличие: Уточняйте у менеджеров
Сравнить
Появились вопросы о товаре?
Получить консультацию специалиста
Получить консультацию специалиста
  • Описание
  • Характеристики
  • Аксессуары
  • Документы

Описание конференц-телефона Polycom SoundStation IP 6000

Конференц-телефон Polycom SoundStation IP 6000предназначен для проведения аудио-конференций в IP сетях и разработан с учетом интеграции SIP протокола с Polycom HD Voice. Великолепное качество звука конференц-телефон Polycom SoundStation IP 6000обеспечивается комбинированным Polycom HD Voiceи запатентованной Polycom "Acoustic Clarity Technology"(технология чистой акустики).
Конференц-телефон Polycom SoundStation IP 6000превосходно подойдет для использования в переговорных комнатах небольшого и среднего размеров, обеспечив участникам конференции превосходное качество звучания на расстоянии до 4 метров от микрофона. Для увеличения покрытия большей площади возможно подключение дополнительных микрофонов к Polycom SoundStation IP 6000.
Конференц-телефон Polycom SoundStation IP 6000обладает встроенной системы эхо- и шумоподавления Dynamic Noise Reduction (DNR), функцией автоматического выбора микрофона с наилучшим сигналом, что обеспечивает высокое качество звука аудио-конференции. Кроме этого Polycom SoundStation IP 6000имеет жидкокристаллический дисплей (248 x 68 px) для быстрого доступа к настройкам системы с многоязыковой поддержкой и обеспечивает простоту использования конференц-телефона.
Конференц-телефон Polycom SoundStation IP 6000сопоставим по оценке с аналоговыми конференц-телефонами, являясь лучшим решением для аудио-конференций в сетях основанных на VoIP-технологиях.

  • Polycom HD Voice™ пердоставляет возможность осуществлять высокочастотные звонки 14 кГц, обеспечивая аудио-конференциям эффект реального присутствия.
  • Запатентованая технология Acoustic Clarity Technology делает телефон безкомпромисным вариантом для улучшения казчества звука аудио-конференции
  • Высокая чувствительность микрофона увеличивает дистанцию слышимости в радиусе 3,5-4 метров, что на 20%-25% больше, чем в предыдущих моделях IP телефонов
  • Высококачественный ЖК-дисплей с многоязыковой поддержкой

Особенности конференц-телефона Polycom SoundStation IP 6000

Новые телефоны для аудио-конференций Polycom SoundStation IP 6000были сертифицированы по функциональной совместимости, более чем 25 партнёрами Polycom, включая 3Com, BroadSoft, Digium, Interactive Intelligence, Sylantro и другими партнёрами.

  • Радиус охвата микрофона до 4-х метров, для малых и средних офисных комнат, с возможностью подключения дополнительных микрофонов
  • Дисплей с подсветкой, высокого разрешения для отображения важной информации о вызове и многоязыковая поддержка. Платформа также поддерживает возможность отображения Web содержимого на дисплей для разработки приложений сторонних производителей и интеграции
  • Питание по Ethernet соединениям снижает беспорядок кабелей в комнате для заседаний
Основные функции телефона
  • Дисплей: ЖК-дисплей
  • Разрешение: 248 x 68 пикселей
  • Интерфейсы: 2.5mm Audio; Ethernet
Функции пользовательского интерфейса
  • Стандартная 12-кнопочная клавиатура
  • 4 программируемые клавиши
  • On-hook/Off-hook, повторный набор, отключение, регулировка громкости
  • Навигатор меню
Аудиофункции
    • Полный дуплекс Поддерживается
    • Радиус действия микрофона 4 м
    • Направленность микрофона 360°
    • Индивидуальные настройки громкости с визуальной обратной связью для каждого звукового тракта
    • Обнаружение голосовой активности
    • Comfort noise fill
    • DTMF tone generation / DTMF event RTP payload
    • Малая задержка передачи аудио пакетов
    • Адаптивный буфер джиттера
    • Packet loss concealment
    • Подавление акустического эха
    • Подавления фонового шума
    • Поддерживаемые кодеки
    • Громкоговоритель
    • Частотный диапазон: 220-14000 Гц
    • Выходной уровень сигнала: 86 Дб
    • G.711 (A-law and Mu-law)
    • G.729a (Annex B)
    • G.722, G.722.1
    • G.722.1C
    • Siren 14
Функции вызовов
  • Общий вызов / параллельные линии
  • Занят (BLF)
  • Distinctive incoming call treatment / call waiting
  • Таймер вызова
  • Перевод звонка, удержание, переадресация (вперед), pickup
  • Called, calling, connected party information
  • Местная трехсторонняя конференция
  • Быстрый однокнопочный набор, повторный набор
  • Вызов на ожидании
  • Удаленное уведомление о пропущенных звонках
  • Automatic off-hook call placement
  • Функция "не беспокоить"
Сеть
  • Ethernet 10/100 Base-T
  • 2.5mm connection port
  • Внешние порты микрофона: Два порта Walta
  • Настройка IP-адреса: DHCP и Статический IP
  • Синхронизация времени с сервером SNTP
  • FTP / TFTP / HTTP / HTTPS serverbased central provisioning for mass deployments. provisioning server redundancy supported.
  • Веб-портал для индивидуальных настроек
  • QoS Support – IEEE 802.1p/Q tagging (VLAN), Layer 3 TOS and DSCP
  • Трансляция сетевых адресов (NAT) поддержка - статическая
  • Поддержка RTCP (RFC 1889)
  • Ведение журнала событий
  • Local digit map
  • Диагностика аппаратуры
  • Статус и статистика
  • Выбирается пользователем тоны звонка
  • Удобные клавиши регулировки громкости
  • Возможность обновления
Безопасность и сертификаты
  • Transport Layer Security (TLS)
  • Зашифрованные файлы конфигурации
  • Краткая проверка подлинности
  • Пароль/Логин
  • Поддержка URL синтаксиса с паролем на сервер загрузки
  • HTTPS secure provisioning
  • Поддержка подписанного программного обеспечения
Общая информация
  • IEEE 802.3af Power over Ethernet (встроено)
  • Дополнительный внешний универсальный адаптер переменного тока
  • 100-240В, 0.4 A, 48В/19Вт
  • Размеры телефона: 36.8 x 31.1 x 6.4 см
  • Вес телефона: 0.8 кг
  • Рабочая температура: от 0 до 40 °С
  • Относительная влажность: от 20 до 85% (без конденсата)
  • Температура хранения: от -30 до 55 °С
Другие функции
  • Многофункциональный графический интерфейс пользователя
  • Отображение времени и даты
  • Настраиваемые пользователем контакты телефонного справочника и история (пропущенных, размещенных и полученных)
  • Настраиваемые тоны прохождения вызова
  • Звуковой файл поддержки тональных сигналов прохождения вызовов
  • Поддержка символов Unicode UTF-8
  • Многоязычный интерфейс: китайский, датский, голландский, английский (Канада / США / Великобритания), французский,немецкий, итальянский, японский, корейский, норвежский, португальский, русский, испанский, шведский
  • Поддерживаемые протоколы
  • IETF SIP (RFC 3261 and companion RFCs)t
  • IEEE 802.3af Power over Ethernet version ships with
  • Telephone Console
  • 25 foot Ethernet cable
  • Quick Start Guide
  • Quick User Guide
Комплектация
  • Телефонная консоль
  • Кабель Ethernet - 7.5 м
  • Универсальный источник питания
  • Шнур питания - 2 м
  • Вставка для кабеля питания
  • Руководство по быстрому старту
  • Краткое руководство пользователя
PDF
Polycom-SoundStation-IP-6000
166.34 Кб
Скачать
