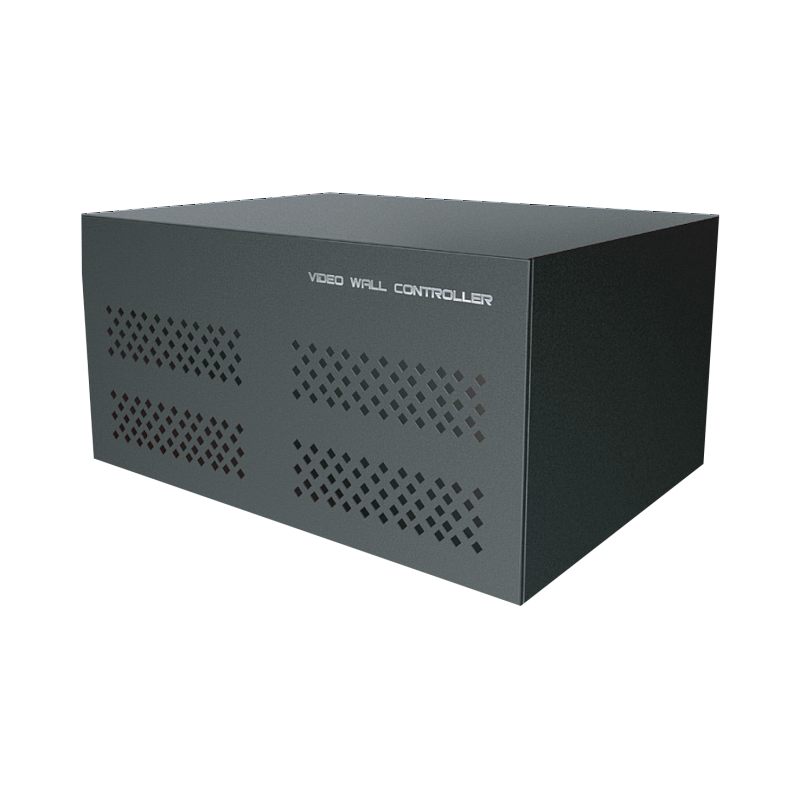

Контроллер видеостены Prestel VWC-3U
Артикул:

Контроллер видеостены Prestel VWC-3U

  • Описание
  • Характеристики
  • Аксессуары
  • Документы

Чисто аппаратная архитектура

Шасси контроллера видеостены для четырех входных плат HDMI и четырех выходных плат HDMI.

Это высокопроизводительная рабочая станция для обработки видеоизображений с чисто аппаратной архитектурой (без операционной системы), которая может отображать несколько динамических изображений на нескольких экранах и реализовывать функцию соединения нескольких окон.

Возможность реализации нестандартного разрешения с разрешением одного выхода до 1920 x 1200 при 60 Гц.

Механизм обработки большой емкости, высокоскоростной FPGA и переключатель CrossPoint обеспечивают обработку всех входных сигналов и согласованность данных в реальном времени. В то же время он обладает высокой стабильностью и высокой скоростью запуска и поддерживает непрерывную и стабильную работу 365 x 24 часа.

Особенности Prestel VWC-3U

  • Карты ввода-вывода с возможностью горячей замены
  • Плавное переключение, отсутствие черного поля при переключении сигналов
  • Редактирование EDID входного порта
  • Сохранение нескольких сцен и зацикливание
  • Функция наложения символов на каналы входного сигнала
  • Частичное увеличение экрана
  • Функция обрезки сигнала
  • Масштабирование изображения
  • Коррекция искажений изображения

Интерфейсы контроллера видеостены Prestel VWC-3U

Интерфейсы контроллера видеостены Prestel VWC-3U

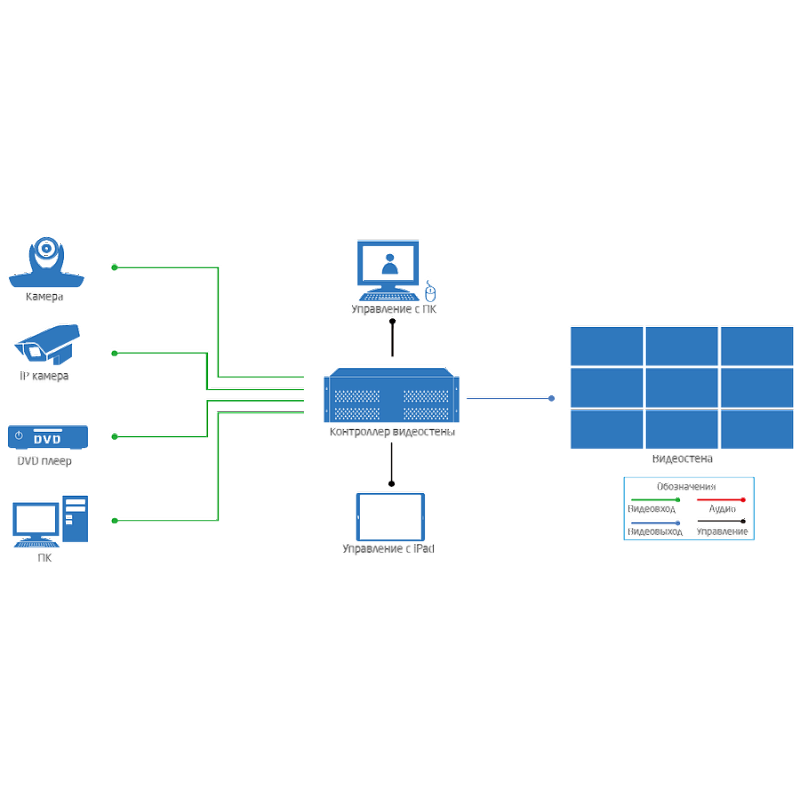

Схема подключения контроллера видеостены Prestel VWC-3U

Схема подключения контроллера видеостены Prestel VWC-3U

Различные режимы отображения

Отображение до 8 окон на одном экране

Отображение до 8 окон на одном экране

Полный дисплей

Полный дисплей

Многосигнальный дисплей случайного размера

Многосигнальный дисплей случайного размера

Наложение изображений

Наложение изображений

Масштабирование изображения

Масштабирование изображения

Перемещение окна

Перемещение окна

Управление по iPad

Управление по iPad
Поддерживаемые карты ввода
HDMI Входная карта HDMI 1.3, поддержка максимального разрешения до 1920 х 1200 при 60 Гц;
DVI Входная карта DVI, поддержка максимального разрешения до 1920 х 1200 при 60 Гц;
Карта декодирования H.265 Содержит два интерфейса RJ45, поддерживает 4 канала декодирования, каждый канал поддерживает 1 канал 1080p при 60 Гц, 4 канала 1080p при 30 Гц, 9 каналов 720 при 30 Гц;
Аналоговая карта Комбинированная карта VGA + CVBS, поддерживает 2 входа VGA и 8 входов CVBS, VGA разрешение может достигать 1920 х 1200, CVBS поддерживает разрешение 720 х 576
Поддерживаемые карты вывода
HDMI Выходная карта HDMI 1.3, поддержка максимального разрешения до 1920 х 1200 при 60 Гц;
DVI Выходная карта DVI, поддержка максимального разрешения до 1920 х 1200 при 60 Гц;
Общие параметры
Питание 100-240 В переменного тока, 50-60 Гц
Потребляемая мощность 200 Вт
Размерность 4 слота для входных карт, 4 слота для выходных карт (3U)
Размеры 440 (Ш) x 320 (Г) x 130,5 (В) мм
Вес нетто Около 12 кг
