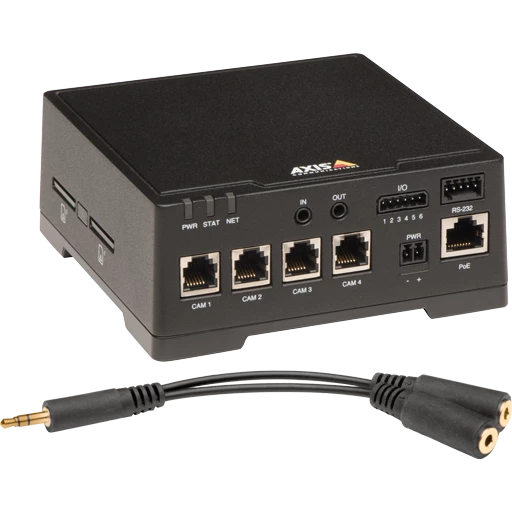

Модуль AXIS F44 с двумя аудиовходами

  • Поддержка четырех оптических блоков.
  • Одновременная передача четырех независимых видеопотоков с разрешением 1080p или HDTV 720p с четырех оптических блоков.
  • Передача одного потока в режиме квадратора.
  • Широкий динамический диапазон WDR — Forensic Capture.
  • Технология Axis Zipstream.
  • Высокопрочная, простая в установке конструкция.
  • Двусторонняя передача звука, порты ввода-вывода, два слота для карт памяти SD.

Разные варианты установки

К основному блоку AXIS F44 подключается до четырех оптических блоков AXIS F для видеонаблюдения за четырьмя участками, расположенными недалеко друг от друга. Основной блок можно установить где-то в закрытом месте, а оптические блоки можно разместить в помещении или на улице (даже в условиях недостатка места) на расстоянии до 8, 12 или 15 м от основного блока. Это расстояние зависит от типа оптического блока и наличия совместимых кабелей. Прочный и многофункциональный основной блок AXIS F44 подходит для использования в непростых ситуациях, где к видеонаблюдению предъявляются особые требования — от магазинов и банкоматов до автомобилей экстренных служб, автобусов и трамваев.

Особенности продукта

Эффективное покрытие сразу четырех участков

Основной блок AXIS F44 представляет собой простое, экономически эффективное средство многоканального видеонаблюдения, обеспечивающее трансляцию сразу четырех отдельных видеопотоков через единственный порт Ethernet. Затраты на установку AXIS F44 и четырех оптических блоков вместе с другими компонентами системы могут оказаться ниже стоимости системы с четырьмя стандартными сетевыми камерами сравнимого уровня.

В свою очередь, затраты, например, на сетевой коммутатор могут оказаться ниже из-за меньшего числа необходимых портов. Кроме того, возможно снижение лицензионных сборов за ПО для управления видеонаблюдением (VMS), если оно распознаёт основной блок AXIS F44 как требующий одну лицензию вместо четырех. Сам процесс установки и размещения отдельных блоков может оказаться проще и гибче, чем в случае с обычными камерами. Помимо этого, насыщенный функциональными возможностями основной блок AXIS F44 представляет собой высокопроизводительное, автономное решение благодаря поддержке локального хранения видеозаписей на полноразмерных картах памяти SD.

Два режима видеозахвата

Каждый канал AXIS F44 поддерживает режимы съемки 1080p или 720p и несколько индивидуально настраиваемых видеопотоков. AXIS F44 может поддерживать любую комбинацию видеорежимов в разных каналах одновременно.

Режим съемки задает максимальное разрешение и частоту кадров. В режиме 1080p максимальное разрешение составляет 1080p (1920 x 1080 пикселей), а максимальная частота кадров 12,5/15 кадров в секунду (50/60 Гц). При этом оптический блок, поддерживающий режим 1080p, работает с полным углом обзора.

В режиме 720p максимальное разрешение составляет 1280 x 720 пикселей, максимальная частота кадров — 25/30 кадров в секунду (50/60 Гц). При этом разрешении оптические блоки, поддерживающие разрешение 1080p, работают в кадрированном режиме, а оптические блоки, поддерживающие разрешение 720p (например, AXIS F1004) — в полнокадровом режиме.

Как в режиме съемки 1080p, так и в режиме 720p AXIS F44 поддерживает передачу видеопотока в режиме квадратора: изображения со всех четырех оптических блоков совмещены на одном экране для одновременного просмотра. Каждое поле обзора может занимать до одной четверти экрана.

Квадрированное изображение с видеокамеры, установленной на автобусе.

Широкий динамический диапазон (WDR — Forensic Capture)

AXIS F44 поддерживает технологию WDR — Forensic Capture на всех четырех каналах в режиме съемки 720p. Технологию WDR — Forensic Capture можно активировать, если ее поддерживает подключенный оптический блок AXIS F. Технология WDR — Forensic Capture позволяет сохранить детали изображения как в ярко освещенных, так и в затемненных участках области наблюдения. Эта технология идеально подходит для видеонаблюдения, например, за входом в здание, за банкоматом, в автобусе, когда темный объект наблюдения расположен на ярком фоне, а также для наблюдения при ночном освещении, когда в поле зрения камеры могут одновременно находиться слабо освещенные предметы и яркие огни автомобилей, фонарей, рекламных конструкций и витрин. AXIS F44 с оптическими блоками AXIS F позволяет получать цветное видео при освещенности от 0,3 люкс.

Технология Zipstream

AXIS F44 поддерживает технологию Axis Zipstream, которая является более эффективной реализацией видеокодера H.264. Она позволяет сократить нагрузку на сеть и объем сохраняемых данных на 50% и более во многих сценариях видеонаблюдения. Эта технология обеспечивает сохранение в видеопотоке важных деталей изображения, удаляя при этом несущественные.

Высокопрочная, простая в установке конструкция.

Основной модуль AXIS F44, выдерживающий вибрацию, удары, температурные перепады и прочие неблагоприятные условия эксплуатации, идеально подходит для применения на борту автомобилей аварийно-спасательных служб, полицейских и пожарных машин, карет «скорой помощи», автобусов, трамваев, бронированных автомобилей (например, для перевозки наличных денег и других ценных грузов).

Кроме того, основной модуль легко монтируется в шкафах и в тесном замкнутом пространстве, поскольку все разъемы находятся с одной стороны блока, следовательно, все кабели прокладываются в одном направлении и не занимают много места. Снизу модуль легко цепляется непосредственно к DIN-рейке.

Широкие функциональные возможности

Помимо двух встроенных разъемов для карт памяти SD, основной блок AXIS F44 снабжен поддержкой двунаправленной передачи аудиосигнала, а также двумя настраиваемыми портами ввода-вывода для подключения внешних устройств, обеспечивающих расширенное управление сигналом тревоги. Имеется порт RS232 для ввода в видеозапись дополнительных данных. Блок поддерживает такие интеллектуальные видеотехнологии, как обнаружение движения, активную сигнализацию при попытке несанкционированного вмешательства, а также загружаемые приложения на базе платформы AXIS Camera Application. Электропитание подается на основной блок через технологию Power over Ethernet или от источника постоянного тока.

Видео
Сжатие видео
H.264 (MPEG-4 Part 10/AVC) Baseline, Main, High Profiles, Motion JPEG
Разрешение от 1920х1200/1080 до 480х270 (в зависимости от оптического блока)
От 1280 x 720 до 480 x 270
Частота кадров
1080p без WDR: 12.5/15 кадр/с (50/60 Гц)
720p без WDR: 25/30 кадр/с (50/60 Гц)
720p с WDR: 12.5/15 кадр/с (50/60 Гц)
Передача видеопотока
Несколько отдельных настраиваемых потоков в H.264 и Motion JPEG
Axis Zipstream в H.264
Регулируемая частота кадров и нагрузка на сеть
H.264 с переменным/постоянным битрейтом
Режим квадратора с максимальным разрешением 1080р
25/30 кадр/с (50/60 Гц) в режиме съемки 720p
12,5/15 кадр/с (50/60 Гц) в режиме съемки 1080p
Настройки изображения
Регулировка сжатия, цвета, яркости, резкости, контраста, баланса белого, экспозиции и участка экспонирования, локального контраста, вращения; коридорный режим Axis Corridor Format, наложение текста на изображение, зоны маскирования, зеркальное отражение изображений
Широкий динамический диапазон WDR — Forensic Capture: до 120 дБ
Аудио
Аудиопоток Двусторонняя полнодуплексная и полудуплексная
Сжатие аудио AAC-LC 8/16/32 kHz, 8-64 Кбит/с
G.711 PCM 8kHz 64 Кбит/с
G.726 ADPCM 8 kHz 24/32 Кбит/с Настраиваемый битрейт
Ввод/вывод аудио Вход для внешнего микрофона или линейный вход (2 входа для внешнего микрофона или линейных входа при использовании комплектного переходника AXIS стерео — моно)
Линейный выход
Сеть
Безопасность Защита паролями, фильтрация IP-адресов, HTTPS шифрование, контроль доступа по сети IEEE802.1X, дайджест-проверка подлинности, журнал доступа пользователей, централизованнное управление сертификатами
Поддерживаемые протоколы
IPv4/v6, HTTP, HTTPS, SSL/TLS, QoS Layer3 DiffServ, FTP, CIFS/SMB, SMTP, Bonjour, UPnP™, SNMPv1/v2c/v3 (MIB-II), DNS, DynDNS, NTP, RTSP, RTP, SFTP, TCP, UDP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS, SSH
Системная интеграция
API
Открытый API для интеграции ПО, включая VAPIX и AXIS Camera Application Platform; спецификация на www.axis.com
AXIS Video Hosting System (AVHS) с подключением в один клик
ONVIF Profile S; спецификация на www.onvif.org
Средства аналитики
В комплекте
Детектор движения AXIS Video Motion Detection Активное оповещение при несанкционированных действиях, детектор звука
Поддерживаются приложения
AXIS Cross Line Detection Поддержка платформы AXIS Camera Application Platform, обеспечивающая установку приложений сторонних производителей, см. www.axis.com/acap
Срабатывание сигнала тревоги
Средства аналитики, события локальной записи данных
Действия по событию
Загрузка файлов по электронной почте, FTP, HTTP, HTTPS, сети Рассылка уведомлений: по электронной почте, HTTP, HTTPS и TCP Буферизация видео до и после тревоги
Видео и аудиозапись на локальный накопитель, воспроизведение аудиоклипа, выходной сигнал на внешнее оборудование
Режим WDR (широкий динамический диапазон
Потоки данных
Данные о событиях
Встроенные утилиты
Счетчик пикселей
Общие
Материал корпуса Алюминий
Память 1024 Мb RAM, 256 Mb flash
Питание
Питание через Ethernet (PoE), IEEE 802.3af/802.3at Type 1 Class 3
Макс. 12.95 Вт
8-28 В DC - макс. 13.33 Вт
Разьемы RJ45 10BASE-T/100BASE-TX PoE, RJ12 для оптических блоков
6-контактная клеммная колодка для подключения четырех настраиваемых входов/выходов ( 12 В пост. тока на выходе), макс. нагрузка 50 мА
Микрофонный/линейный вход 3,5 мм; линейный выход 3,5 мм
5-контактная клеммная колодка RS232
2-контактная клеммная колодка для подвода питания 8–28 В пост. тока
Локальное хранение данных
2 слота для карт SD/SDHC/SDXC до 64 Гб
Поддерживает запись в сетевое хранилище (NAS)
Рекомендации на www.axis.com
Условия эксплуатации
-30°C — 60°C
Относительная влажность 10 - 85% (без конденсата)
Условия хранения
-40°C — 65°C
Сертификаты ЭМС
EN 55024; EN 55032, класс A; EN 5012-1-4; EN 61000-6-1; EN 61000-6-2; IEC 62236-4; ECE R10, ред. 05; FCC, часть 15, раздел B, класс A; ICES 003, класс A; VCCI, класс A; RCM AS/NZS CISPR 32, класс A; KCC KN32, класс A, KN35
Безопасность
IEC/EN/UL 60950 1
Среда применения
EN 5058 1, IEC 60068 2 1, IEC 60068 2 2, IEC 60068 2 14, IEC 60068 2 30, IEC 60068 2 60, IEC 60068 2 78, IEC 60529 IP4X, IEC 60 72 1 3 5 5M3 (вибрация, удар)
Размеры 51 х 121 х 121 мм
Вес 542 г
Комплектация Переходник AXIS стерео — моно, руководство по установке, лицензия на декодер для Windows на 1 пользователя, ключ для проверки подлинности AVHS
Опциональные аксессуары
Накладное крепление с эластичной кабельной муфтой AXIS F8001
Зажим для DIN рейки AXIS F8002
Инжектор питания AXIS T8120, 15 Вт, 1 порт
Микрофоны AXIS T83
Список дополнительных принадлежностей можно найти на сайте www.axis.com
ПО для управления видео
Программное обеспечение AXIS Companion
AXIS Camera Station
Партнерское ПО доступно на www.axis.com/techsup/software
Гарантия 3 года гарантии, расширенная гарантия от AXIS (подробно на www.axis.com/warranty)
