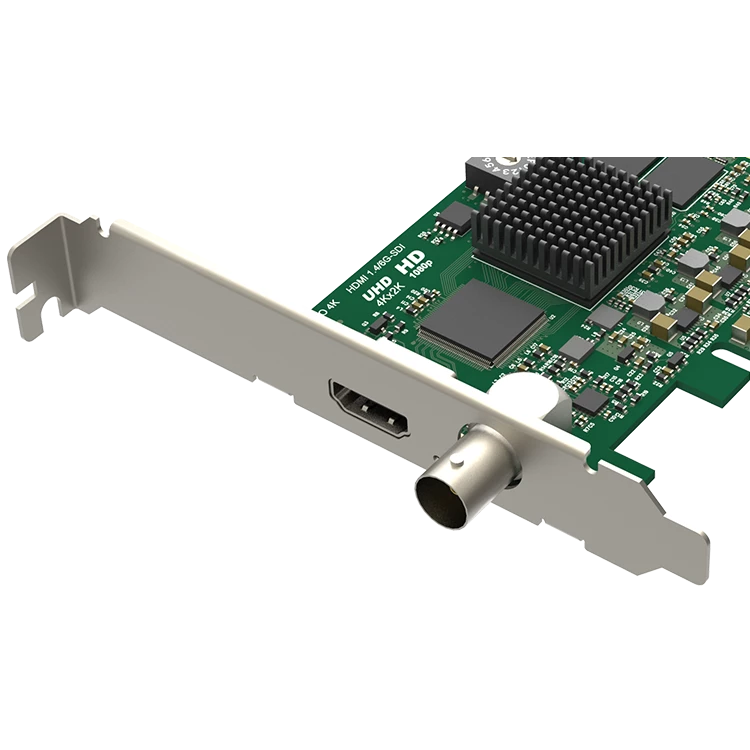

Плата видеозахвата Magewell Pro Capture AIO 4K (11170)

Плата видеозахвата Magewell Pro Capture AIO 4K (11170)

Код товара:
Наличие: Уточняйте у менеджеров
Появились вопросы о товаре?
Получить консультацию специалиста
  • Описание
  • Характеристики
  • Аксессуары
  • Документы

Описание платы захвата Magewell Pro Capture AIO 4K

Magewell Pro Capture AIO 4K – одноканальная плата захвата SDI и HDMI видео/аудио, включаемая в слот PCIe 2.0 компьютера, поддерживающая разрешение до 4K (4096×2160), совместимая с Windows, Linux, macOS.

Может захватывать следующие сигналы:

  • SDI + встроенное аудио
  • HDMI + встроенное аудио

Интерфейсы Magewell Pro Capture AIO 4K

Интерфейсы Magewell Pro Capture DVI 4K

Основные функции Magewell Pro Capture AIO 4K

Поддержка PCIe 2.0
Поддержка PCIe 2.0
Поддержка разрешения 4К (4096×2160)
Поддержка разрешения 4К (4096×2160)
Поддержка 6G-SDI
Поддержка 6G-SDI
Совместимо с Windows
Совместимо с Windows
Совместимо с Linux
Совместимо с Linux
Совместимо с Mac OS X
Совместимо с Mac OS X
Масштабирование вверх/вниз 1080/720
Масштабирование вверх/вниз 1080/720
Поддержка деинтерлейсинга
Поддержка деинтерлейсинга
Несколько потоков
Несколько потоков
Автоматическое определение входного сигнала
Автоматическое определение входного сигнала
Обработка видео высокой четкости
Обработка видео высокой четкости
Настройки изображения
Настройки изображения
Различные цветовые пространства вывода
Различные цветовые пространства вывода
Поддержка режима передачи SG-DMA
Поддержка режима передачи SG-DMA
Возможность работы нескольких устройств на одном хосте
Возможность работы нескольких устройств на одном хосте
Временная метка оборудования
Временная метка оборудования
Монтажное отверстие
Монтажное отверстие
Поворотный переключатель
Поворотный переключатель
Высокоскоростная память
Высокоскоростная память
Светодиодный индикатор
Светодиодный индикатор
Обновление прошивки
Обновление прошивки
Общий драйвер
Общий драйвер
Непрерывная работа в режиме 24 x 7
Непрерывная работа в режиме 24 x 7
1 год гарантии
1 год гарантии
Поддерживаемые ОС
  • Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)
  • Linux (основанный на исходном коде драйвера ядра V4L2 под NDA, поддерживает архитектуру x86, x64 и arm)
  • OS X 10.9–10.11
  • macOS 10.12
Поддерживаемые API Windows
  • DirectShow
  • DirectKS
  • Wave API/DirectSound/WASAPI
Linux
  • V4L2
  • ALSA
Поддерживаемое ПО
  • VLC
  • VirtualDub
  • OBS
  • xSplit
  • vMix
  • VidBlaster
  • Wirecast
  • Microsoft Media Encoder
  • Adobe Flash Media Encoder
  • Любое другое программное обеспечение для кодирования / потоковой передачи DirectShow / V4L2
Входные интерфейсы HDMI
  • DVI-D 1.0
  • HDMI 1.4
BNC
  • SD/HD/3G/ 6G SDI
Интерфейс подключения к компьютеру
  • PCIe Gen2 x2
Функции ввода
  • Поддержка разрешения входного видеосигнала до 4096 × 2160 пикселей
Функции HDMI
  • Пприемник HDMI с частотой 297 МГц
  • Адаптивный HDMI-эквалайзер
  • Поддержка индивидуального EDID
  • Поддержка извлечения информации о кадрах AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamu
  • Полная поддержка колориметрии
  • Поддержка 8-битных сигналов, использующих RGB/YUV 4:4:4 выборки цвета со скоростью обновления пикселей не более 297 МГц
  • Поддержка 12-битных сигналов, использующих YUV 4:2:2 выборку цвета со скоростью обновления пикселей не более 297 МГц
  • Поддержка 10/12-битных сигналов, использующих RGB/YUV 4:4:4 выборку цвета со скоростью обновления пикселей не более 297 МГц
  • Поддержка извлечения информации о звукообразовании и данных о состоянии канала
  • Поддержка извлечения информации о времени видео
  • Поддержка извлечения информации об изображении в формате 3D
  • Поддержка извлечения временного кода Sony/Canon DSLR
  • Поддержка режима «бок о бок», «сверху и снизу», «рамка» в 3D-режиме
Функции SDI
  • Встроенный кабельный эквалайзер, поддерживающий длину кабеля до 230 м для сигналов HD
  • Поддержка SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS/6G (SMPTE 2081)
  • Поддержка режимов: 2K (2048 × 1080) и 4K (4096 × 2160)
  • Поддержка выборки RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
  • Поддержка 10/12-битной глубины цвета
  • Поддержка извлечения идентификатора полезной нагрузки SMPTE 352
  • Поддержка до 8 (моно) аудиоканалов на частоте 48 кГц
  • Поддержка извлечения информации о звукообразовании и данных о состоянии канала
  • Ограниченная поддержка 3Gb-DS: можно захватить только первый поток
  • Ограниченная поддержка для захвата первой линии связи двухканальных интерфейсов:
    • YCbCr 4:2:2 10-бит 1080p 50/59.94/60: захватывается как 1080i 50/59.94/60
    • YCbCr 4:4:4 10-бит: захватывается как 4:2:2
    • RGB 4:4:4: суб-выборка R/B
Форматы видеозахвата
  • Поддержка захвата изображения разрешением до 4096 × 2160 пикселей
  • Поддержка частоты кадров захвата до 144 кадров в секунду (фактическая частота кадров захвата может быть ограничена полосой пропускания интерфейса PCIe и разрешением изображения.)
  • Поддержка форматов записи 4:2:0, 8 бит: NV12, I420, YV12
  • Поддержка 4:2:2 8-битных форматов захвата: YUY2, YUYV, UYVY
  • Поддержка 4:4:4 8-битных форматов захвата: V308, IYU2, V408, BGR24, BGR32
  • Поддержка 4:4:4 10-битных форматов захвата: V410, Y410
  • Дополнительные форматы захвата поддерживаются с помощью Pro Capture SDK для DirectKS
Возможности видеообработки
  • Два видеопроцессора с пропускной способностью ~ 720 Мпикселей/с для каждого
  • Полная 10-битная обработка видео
  • Обрезка видео
  • Масштабирование видео
  • Деинтерлейсинг видео
    • Слияние
    • Слить верхнее и нижнее поле
    • Только верхнее поле
    • Только нижнее поле
    Преобразование пропорций видео
    • Автоматический или ручной выбор входного формата
    • Автоматический или ручной выбор коэффициента захвата
    • Три режима преобразования пропорций: Игнорировать (Anamorphic), Обрезка или Заполнение (Letterbox или Pillarbox)
    Преобразование цветового формата видео
    • Автоматический или ручной выбор входного цветового формата и диапазона квантования
    • Автоматический или ручной выбор формата захвата, диапазона квантования и диапазона насыщения
    • Поддержка форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020
    • Поддержка ограниченного или полного диапазона квантования
    • Поддержка ограниченного, полного и расширенного диапазона насыщенности
  • Преобразование частоты кадров видео
  • Композиция видео OSD
    • Поддержка PNG-изображения OSD (до 4096 × 2160)
    • Поддержка динамической загрузки изображения RGBA OSD через SDK
Поддержка нескольких карт на систему
  • Поддержка нескольких карт, подключенных к одной системе
  • Встроенный поворотный переключатель для установки номера карты, с 16-ю позициями от 0 до F
  • В дереве аппаратного устройства системы отобразится «01: Pro Capture AIO 4K», когда поворотный переключатель установлен в 1 и т. д.
  • Названия видео и аудио устройств, отображаемые в вашем программном обеспечении, будут включать номер карты (установленный поворотным переключателем)
Несколько потоков захвата
  • Неограниченные потоки захвата для любого входного канала
  • Независимые: обрезка, соотношение сторон, цветовой формат, разрешение, частота кадров, деинтерлейсинг и цветовые настройки для каждого отдельного потока
Поддержка сверхнизкой задержки
  • Задержка 64-х видеолиний
  • Режим частичного уведомления в SDK
Временная метка A/V
  • Аппаратные 100 нс часы с высоким разрешением
Синхронизация
  • Аудиокадры (192 выборки) и видеокадры настраиваются аппаратными часами
  • Аппаратные часы могут быть синхронизированы по картам (через SDK)
Видеозахват SG-DMA
  • ~ 1200 Мбайт/с на канал DMA в системе PCIe 2.х
  • ~ 800 Мбайт/с на канал DMA в системе PCIe 1.х
  • Поддержка автоматического обнаружения графического процессора Intel
  • Поддержка DirectGMA для чипсетов видеоадаптеров AMD
  • Поддержка GPUDirect для чипсетов видеоадаптеров Nvidia
SDK
  • Pro Capture SDK для DirectShow для легкой интеграции (Windows)
  • Pro Capture SDK для DirectKS для максимальной гибкости и производительности (Windows)
Драйверы для Windows
  • Все параметры могут управляться тремя уровнями ключа реестра: глобальный уровень, уровень продукта и уровень устройства. Видео, аудио, имена фильтров перекрестных фильтров можно настроить с помощью разделов реестра
Обновление прошивки
  • Одновременно можно обновлять несколько карт в одной системе
  • Карты могут быть обновлены без отключения питания системы.
  • Безопасное обновление. Если при обновлении прошивки произойдет отключение питания или сбой системы, он автоматически восстановится до начальной версии. Эта функция доступна только для прошивки версии 1.21 и выше.
Светодиодный индикатор
  • Светодиоды состояния показывают рабочее состояние каждого канала: холостой ход, входной сигнал заблокирован, сбой в памяти или неудача конфигурации FPGA.
Форма и размеры
  • Низкопрофильная плата расширения PCIe x4 92,79 мм x 68,43 мм (без кронштейна PCI)
Потребляемая мощность
  • Максимальный ток при 12 В: ~ 0.39 A
  • Максимальный ток при 3,3 В: ~ 0.95 A
  • Максимальная потребляемая мощность: ~ 5.29 Вт
Условия окружающей среды
  • Рабочая температура: от 0 до 40°C
  • Температура хранения: от -20 до 70°C
  • Относительная влажность: от 5% до 90% без конденсации
PDF
Magewell-Pro-Capture-AIO-4K
236.69 Кб
Скачать
