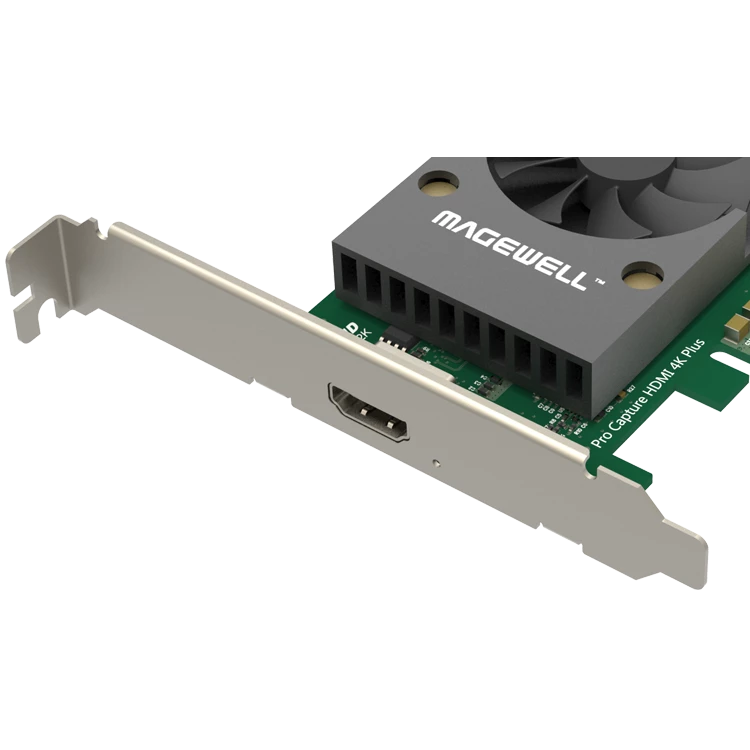

Описание платы захвата Magewell Pro Capture HDMI 4K Plus
Magewell Pro Capture HDMI 4K Plus – одноканальная плата захвата HDMI 2.0 видео и аудиосигналов, включаемая в слот PCIe 2.0 компьютера, поддерживающая разрешение до 4K (4096×2160), совместимая с Windows, Linux, macOS.
Может захватывать следующие сигналы:
HDMI + встроенное аудио
Интерфейсы Magewell Pro Capture HDMI 4K Plus
Основные функции Magewell Pro Capture HDMI 4K Plus
Поддержка PCIe 2.0
Поддержка разрешения 4К (4096×2160)/60 Гц
Поддержка HDMI 2.0
Совместимо с WindowsСовместимо с LinuxСовместимо с Mac OS XМасштабирование вверх/вниз 1080/720Поддержка деинтерлейсингаНесколько потоковАвтоматическое определение входного сигналаОбработка видео высокой четкостиНастройки изображенияРазличные цветовые пространства выводаПоддержка режима передачи SG-DMAВозможность работы нескольких устройств на одном хостеВременная метка оборудованияМонтажное отверстиеПоворотный переключательВысокоскоростная памятьСветодиодный индикаторОбновление прошивкиОбщий драйверНепрерывная работа в режиме 24 x 71 год гарантии
Поддерживаемые ОС
Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)
Linux (V4L2 kernel driver source code under NDA, supports x86, x64 & arm architecture)
OS X 10.9–10.11
macOS 10.12
Поддерживаемые API
Windows
DirectShow
DirectKS
Wave API/DirectSound/WASAPI
Поддерживаемое ПО
VLC
VirtualDub
OBS
xSplit
vMix
VidBlaster
Wirecast
Microsoft Media Encoder
Adobe Flash Media Encoder
Любое другое программное обеспечение для кодирования / потоковой передачи DirectShow / V4L2
Входные интерфейсы
HDMI
DVI-D 1.0
HDMI 2.0
Интерфейс подключения к компьютеру
PCIe Gen2 x4
Функции ввода
Поддержка разрешения входного видеосигнала до 4096 × 2160 пикселей
Функции HDMI
Приемник HDMI с частотой 594 МГц
Адаптивный HDMI-эквалайзер
Поддержка индивидуального EDID
Поддержка извлечения сигналов: AVI/Audio/SPD/MS/VS/ACP/IRSC1/ISRC2/Gamut InfoFrames
Полная поддержка колориметрии
Поддержка 8/10/12-битных глубин цвета
Поддержка выборки RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
Поддержка до 8-канальных звуковых потоков IEC60958 / IEC61937
Поддержка извлечения информации о звукообразовании и данных о состоянии канала
Поддержка извлечения информации о времени видео
Поддержка извлечения информации о формате 3D
Поддержка извлечения временного кода DSLR для Sony / Canon
Поддержка форматов: «бок о бок», «сверху и снизу», «рамка» в 3D-режиме
Форматы видеозахвата
Поддержка захвата изображения разрешением до 4096 × 2160 пикселей
Поддержка частоты кадров захвата до 144 кадров в секунду (фактическая частота кадров захвата может быть ограничена полосой пропускания интерфейса PCIe и разрешением изображения.)
Поддержка форматов записи 4:2:0, 8 бит: NV12, I420, YV12
Поддержка 4:2:2 8-битных форматов захвата: YUY2, YUYV, UYVY
Поддержка 4:4:4 8-битных форматов захвата: V308, IYU2, V408, BGR24, BGR32
Поддержка 4:4:4 10-битных форматов захвата: V410, Y410
Дополнительные форматы захвата поддерживаются с помощью Pro Capture SDK для DirectKS
Возможности видеообработки
Два видеопроцессора с пропускной способностью ~ 720 Мпикселей/с для каждого
Полная 10-битная обработка видео
Обрезка видео
Масштабирование видео
Деинтерлейсинг видео
Слияние
Слить верхнее и нижнее поле
Только верхнее поле
Только нижнее поле
Преобразование пропорций видео
Автоматический или ручной выбор входного формата
Автоматический или ручной выбор коэффициента захвата
Три режима преобразования пропорций: Игнорировать (Anamorphic), Обрезка или Заполнение (Letterbox или Pillarbox)
Преобразование цветового формата видео
Автоматический или ручной выбор входного цветового формата и диапазона квантования
Автоматический или ручной выбор формата захвата, диапазона квантования и диапазона насыщения
Поддержка форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020
Поддержка ограниченного или полного диапазона квантования
Поддержка ограниченного, полного и расширенного диапазона насыщенности
Преобразование частоты кадров видео
Композиция видео OSD
Поддержка PNG-изображения OSD (до 4096 × 2160)
Поддержка динамической загрузки изображения RGBA OSD через SDK
Поддержка нескольких карт на систему
Поддержка нескольких карт, подключенных к одной системе
Встроенный поворотный переключатель для установки номера карты, с 16-ю позициями от 0 до F
В дереве аппаратного устройства системы отобразится «01: Pro Capture HDMI 4K», когда поворотный переключатель установлен в 1 и т. д.
Названия видео и аудио устройств, отображаемые в вашем программном обеспечении, будут включать номер карты (установленный поворотным переключателем)
Несколько потоков захвата
Неограниченные потоки захвата для любого входного канала
Независимые: обрезка, соотношение сторон, цветовой формат, разрешение, частота кадров, деинтерлейсинг и цветовые настройки для каждого отдельного потока
Поддержка сверхнизкой задержки
Задержка 64-х видеолиний
Режим частичного уведомления в SDK
Временная метка A/V
Аппаратные 100 нс часы с высоким разрешением
Синхронизация
Аудиокадры (192 выборки) и видеокадры настраиваются аппаратными часами
Аппаратные часы могут быть синхронизированы по картам (через SDK)
Видеозахват SG-DMA
~ 1600 Мбайт/с на канал DMA в системе PCIe 2.х
~ 800 Мбайт/с на канал DMA в системе PCIe 1.х
Поддержка автоматического обнаружения графического процессора Intel
Поддержка DirectGMA для чипсетов видеоадаптеров AMD
Поддержка GPUDirect для чипсетов видеоадаптеров Nvidia
SDK
Pro Capture SDK для DirectShow для легкой интеграции (Windows)
Pro Capture SDK для DirectKS для максимальной гибкости и производительности (Windows)
Драйверы для Windows
Все параметры могут управляться тремя уровнями ключа реестра: глобальный уровень, уровень продукта и уровень устройства. Видео, аудио, имена фильтров перекрестных фильтров можно настроить с помощью разделов реестра
Обновление прошивки
Одновременно можно обновлять несколько карт в одной системе
Карты могут быть обновлены без отключения питания системы.
Светодиодный индикатор
Светодиоды состояния показывают рабочее состояние каждого канала: холостой ход, входной сигнал заблокирован, сбой в памяти или неудача конфигурации FPGA.
Форма и размеры
Низкопрофильная плата расширения PCIe x4
140 мм х 68,88 мм (без кронштейна PCI)
Потребляемая мощность
Максимальный ток при 12 В: ~ 0,48 А
Максимальный ток при 3,3 В: ~ 0,82А
Максимальная потребляемая мощность: ~ 8,08 Вт
Условия окружающей среды
Рабочая температура: от 0 до 40°C
Температура хранения: от -20 до 70°C
Относительная влажность: от 5% до 90% без конденсации
