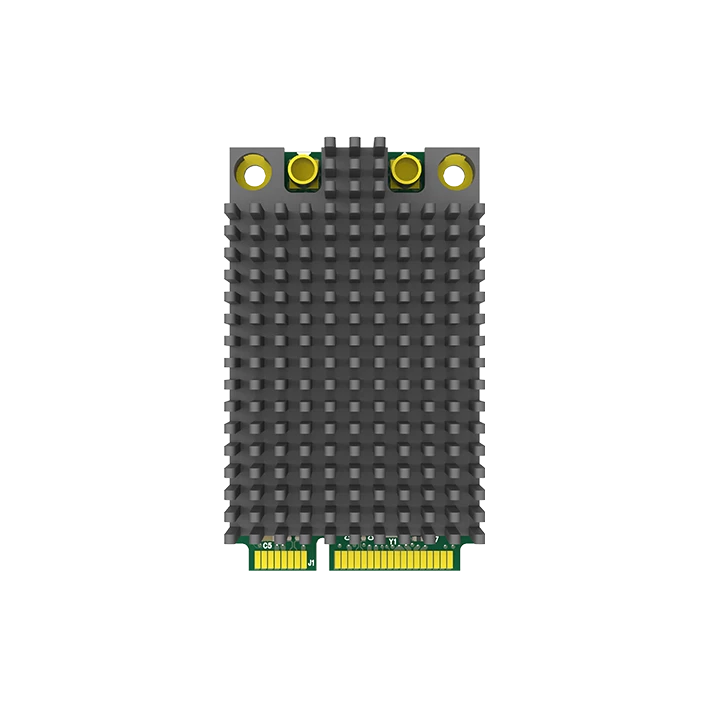

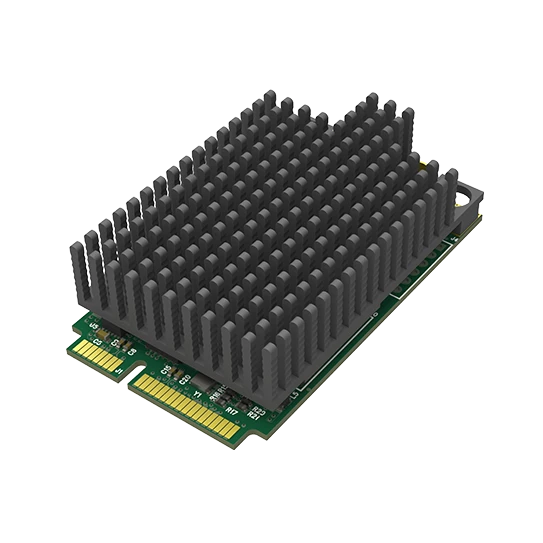

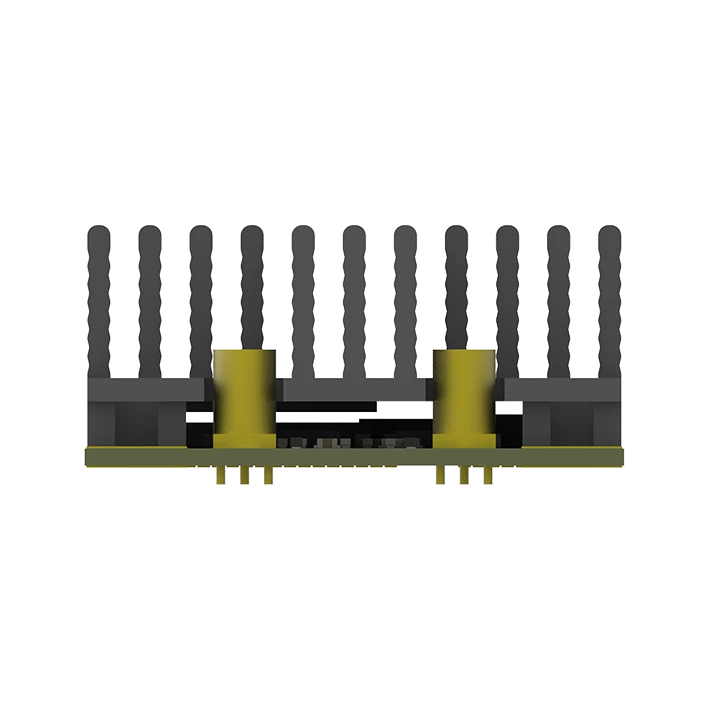

Плата видеозахвата Magewell Pro capture mini SDI LH (11131)
Плата видеозахвата Magewell Pro capture mini SDI LH (11131): купить в Москве Плата видеозахвата Magewell Pro capture mini SDI LH (11131): купить в Москве Плата видеозахвата Magewell Pro capture mini SDI LH (11131): купить в Москве
Плата видеозахвата Magewell Pro capture mini SDI LH (11131): купить в Москве
Плата видеозахвата Magewell Pro capture mini SDI LH (11131): купить в Москве
Плата видеозахвата Magewell Pro capture mini SDI LH (11131): купить в Москве

Плата видеозахвата Magewell Pro capture mini SDI LH (11131)

Код товара:
Наличие: Уточняйте у менеджеров
30 792 ₽
Сравнить
Появились вопросы о товаре?
Получить консультацию специалиста
Получить консультацию специалиста
  • Описание
  • Характеристики
  • Аксессуары
  • Документы

Описание платы захвата Magewell Pro capture mini SDI LH

Magewell Pro capture mini SDI LH – плата захвата SDI видео и аудиосигналов, включаемая в слот PCIe 2.0 компьютера, поддерживающая разрешение до 2048х2160, совместимая с Windows, Linux, macOS.

Может захватывать следующие сигналы:

  • HDMI + встроенное аудио

Интерфейсы Magewell Pro capture mini SDI LH

Интерфейсы Magewell Pro Capture Mini SDI

Основные функции Magewell Pro capture mini SDI LH

Поддержка PCIe 2.0
Поддержка PCIe 2.0
Поддержка захвата с разрешением 2k x 2k
Поддержка захвата с разрешением 2k x 2k
Совместимо с Windows
Совместимо с Windows
Совместимо с Linux
Совместимо с Linux
Совместимо с Mac OS X
Совместимо с Mac OS X
Масштабирование вверх/вниз 1080/720
Масштабирование вверх/вниз 1080/720
Поддержка деинтерлейсинга
Поддержка деинтерлейсинга
Несколько потоков
Несколько потоков
Автоматическое определение входного сигнала
Автоматическое определение входного сигнала
Обработка видео высокой четкости
Обработка видео высокой четкости
Настройки изображения
Настройки изображения
Различные цветовые пространства вывода
Различные цветовые пространства вывода
Поддержка режима передачи SG-DMA
Поддержка режима передачи SG-DMA
Совместимость с программным обеспечением
Совместимость с программным обеспечением
Возможность работы нескольких устройств на одном хосте
Возможность работы нескольких устройств на одном хосте
Временная метка оборудования
Временная метка оборудования
Монтажное отверстие
Монтажное отверстие
Высокоскоростная память
Высокоскоростная память
Обновление прошивки
Обновление прошивки
Общий драйвер
Общий драйвер
Непрерывная работа в режиме 24 x 7
Непрерывная работа в режиме 24 x 7
1 год гарантии
1 год гарантии
Поддерживаемые ОС
  • Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)
  • Linux (V4L2 kernel driver source code under NDA, supports x86, x64 & arm architecture)
  • OS X 10.9–10.11
  • macOS 10.12
Поддерживаемые API
    Windows
    • DirectShow
    • DirectKS
    • Wave API/DirectSound/WASAPI
    Linux
    • V4L2
    • ALSA
Поддерживаемое ПО
  • VLC
  • VirtualDub
  • OBS
  • xSplit
  • vMix
  • VidBlaster
  • Wirecast
  • Microsoft Media Encoder
  • Adobe Flash Media Encoder
  • Любое другое программное обеспечение для кодирования / потоковой передачи DirectShow / V4L2
Входные интерфейсы
    MMCX
  • SD/HD/3G SDI
Интерфейс подключения к компьютеру
  • PCIe Gen2 x1
Функции ввода
  • Поддержка разрешения входного видеосигнала до 2048 × 2160 пикселей
Функции SDI
  • Встроенный кабельный эквалайзер, поддерживающий длину кабеля до 230 м для сигналов HD
  • Поддержка стандартов SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS
  • Поддержка режима 2K (2048 × 1080)
  • Поддержка выборки RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
  • Поддержка 10/12-битной глубины цвета
  • Поддержка извлечения идентификатора полезной нагрузки SMPTE 352
  • Поддержка до 8-ми (моно) аудиоканалов на частоте 48 кГц (каналы 1-8 из 16 доступных в спецификации SDI)
  • Поддержка извлечения информации о звукообразовании и данных о состоянии канала
  • Ограниченная поддержка 3Gb-DS: можно захватить только первый поток
    • Ограниченная поддержка для захвата первой линии связи двухканальных интерфейсов:
    • YCbCr 4:2:2 10-бит 1080p 50/59.94/60: захват как 1080i 50/59.94/60
    • YCbCr 4:4:4 10-бит: захват как 4:2:2
    • RGB 4:4:4: суб-выборка R/B
Форматы видеозахвата
  • Поддержка захвата изображения разрешением до 2048 × 2160 пикселей
  • Поддержка частоты кадров захвата до 144 кадров в секунду (фактическая частота кадров захвата может быть ограничена полосой пропускания интерфейса PCIe и при более высоких разрешениях изображения - выше 1280 × 1024 - встроенными часами для обработки видеосигналов, например, максимальной частотой кадров при 1920 × 1080 = ~ 80 кадров в секунду.)
  • Поддержка форматов записи 4:2:0, 8 бит: NV12, I420, YV12
  • Поддержка 4:2:2 8-битных форматов захвата: YUY2, YUYV, UYVY
  • Поддержка 4:4:4 8-битных форматов захвата: V308, IYU2, V408, BGR24, BGR32
  • Поддержка 4:4:4 10-битных форматов захвата: V410, Y410
  • Дополнительные форматы захвата поддерживаются с помощью Pro Capture SDK для DirectKS
Возможности видеообработки
  • Два видеопроцессора с пропускной способностью ~ 180 Мпикселей/с для каждого
  • Полная 10-битная обработка видео
  • Обрезка видео
  • Масштабирование видео
    • Деинтерлейсинг видео
    • Слияние
    • Слить верхнее и нижнее поле
    • Только верхнее поле
    • Только нижнее поле
    Преобразование пропорций видео
    • Автоматический или ручной выбор входного формата
    • Автоматический или ручной выбор коэффициента захвата
    • Три режима преобразования пропорций: Игнорировать (Anamorphic), Обрезка или Заполнение (Letterbox или Pillarbox)
    Преобразование цветового формата видео
    • Автоматический или ручной выбор входного цветового формата и диапазона квантования
    • Автоматический или ручной выбор формата захвата, диапазона квантования и диапазона насыщения
    • Поддержка форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020
    • Поддержка ограниченного или полного диапазона квантования
    • Поддержка ограниченного, полного и расширенного диапазона насыщенности
    • Преобразование частоты кадров видео
    Композиция видео OSD
    • Поддержка PNG-изображения OSD (до 2048 × 2160)
    • Поддержка динамической загрузки изображения RGBA OSD через SDK
Поддержка нескольких карт на систему
  • Поддержка нескольких карт, подключенных к одной системе
Несколько потоков захвата
  • Неограниченные потоки захвата для любого входного канала
  • Независимые: обрезка, соотношение сторон, цветовой формат, разрешение, частота кадров, деинтерлейсинг и цветовые настройки для каждого отдельного потока
Поддержка сверхнизкой задержки
  • Задержка 64-х видеолиний
  • Режим частичного уведомления в SDK
Временная метка A/V
  • Аппаратные 100 нс часы с высоким разрешением
Синхронизация
  • Аудиокадры (192 кбит/с) и видеокадры настраиваются аппаратными часами
  • Аппаратные часы могут быть синхронизированы по картам (через SDK)
Видеозахват SG-DMA
  • ~ 400 Мбайт/с на канал DMA в системе PCIe 2.0
  • ~ 200 Мбайт/с на канал DMA в системе PCIe 1.0
  • Поддержка автоматического обнаружения графического процессора Intel
  • Поддержка DirectGMA для чипсетов видеоадаптеров AMD
  • Поддержка GPUDirect для чипсетов видеоадаптеров Nvidia
SDK
  • Pro Capture SDK для DirectShow для легкой интеграции (Windows)
  • Pro Capture SDK для DirectKS для максимальной гибкости и производительности (Windows)
Драйверы для Windows
  • Все параметры могут управляться тремя уровнями ключа реестра: глобальный уровень, уровень продукта и уровень устройства. Видео, аудио, имена фильтров перекрестных фильтров можно настроить с помощью разделов реестра
Обновление прошивки
  • Одновременно можно обновлять несколько карт в одной системе
  • Карты могут быть обновлены без отключения питания системы.
  • Безопасное обновление. Если при обновлении прошивки произойдет отключение питания или сбой системы, она автоматически восстановится до начальной версии. Эта функция доступна только для прошивки версии 1.21 и выше.
Форма и размеры
  • Плата расширения Mini PCIe
    30 x 51 мм
Аксессуары
  • Два кабеля-переходника MMCX на BNC
Потребляемая мощность Высокопроизводительная прошивка
  • Максимальный ток при 3,3 В: ~ 1,1 А
  • Максимальная потребляемая мощность: ~ 3,62 Вт
Прошивка с низким энергопотреблением
  • Максимальный ток при 3,3 В: ~ 0,95 А
  • Максимальная потребляемая мощность: ~ 3,19 Вт
Условия окружающей среды
  • Рабочая температура: от 0 до 40°C
  • Температура хранения: от -20 до 70°C
  • Относительная влажность: от 5% до 90% без конденсации
PDF
Magewell-Pro-Capture-Mini-SDI
187.43 Кб
Скачать
