Плата видеозахвата Magewell Eco Capture QL-SDI 4K M.2
Артикул:

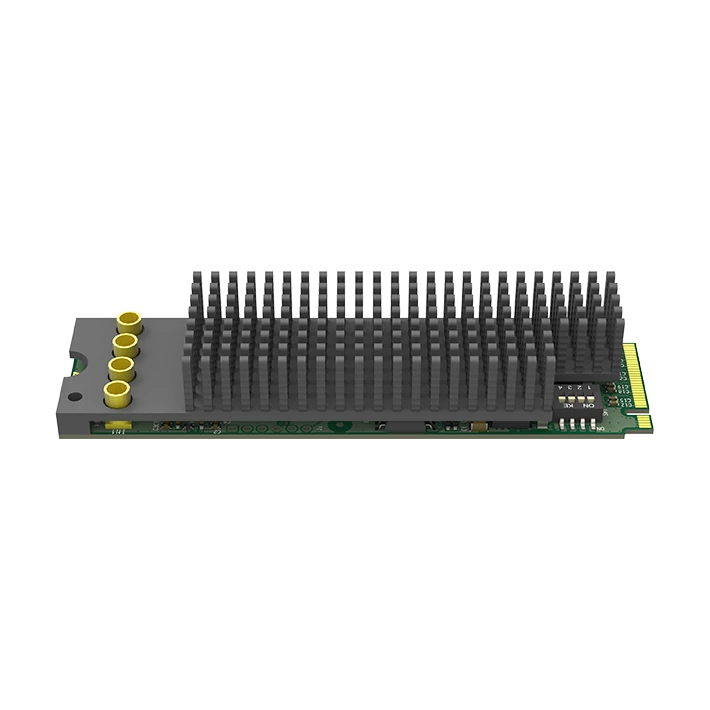

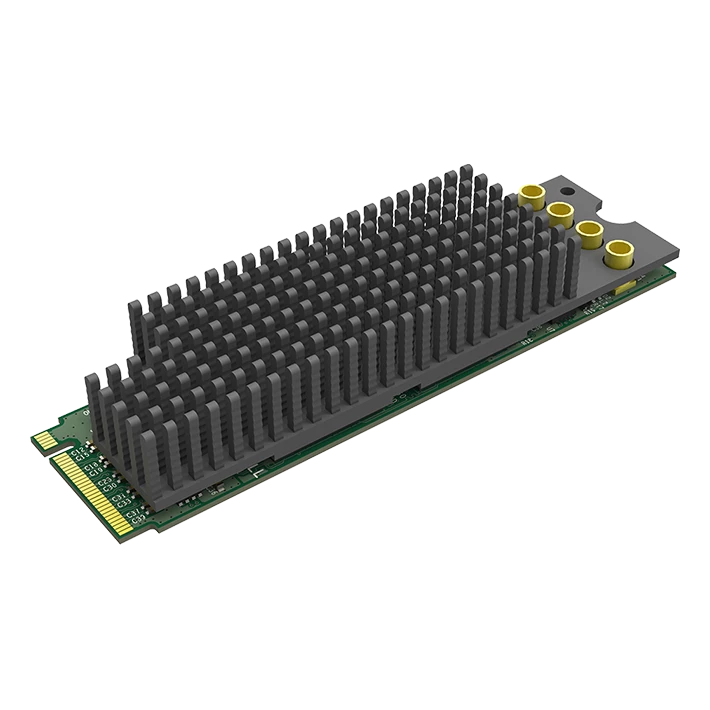

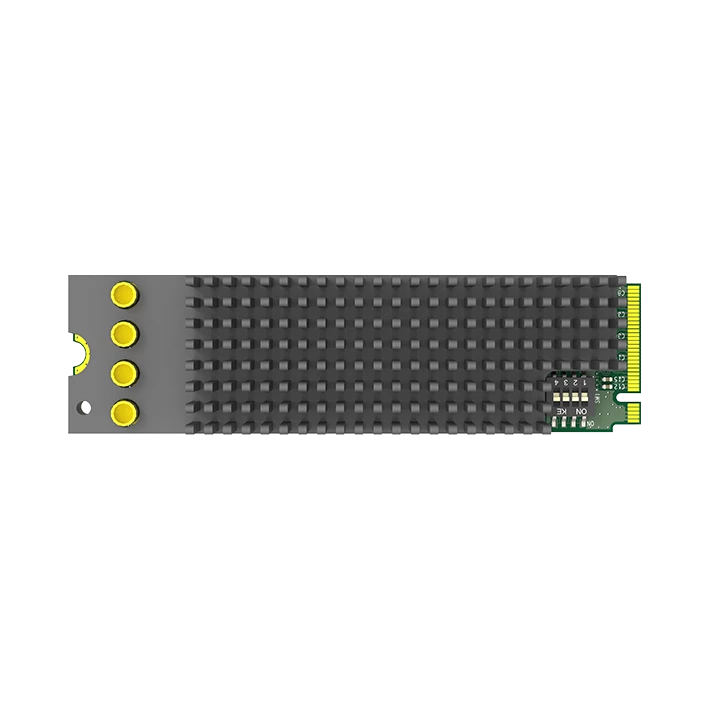

Плата видеозахвата Magewell Eco Capture QL-SDI 4K M.2

  • Описание
  • Характеристики
  • Аксессуары
  • Документы

Одноканальная карта захвата 4K

  • 1-канальный SD / HD / 3G SDI
  • 1 двухканальный HD / 3G, поддерживающий только режим 2SI
  • 1 четырехканальный 3G, поддерживающий только режим 2SI

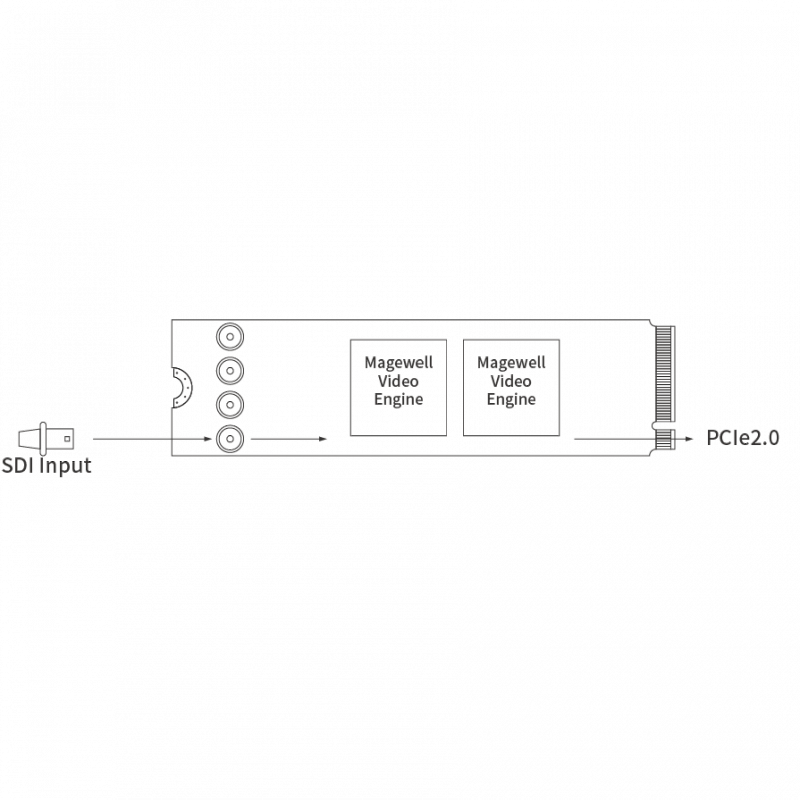

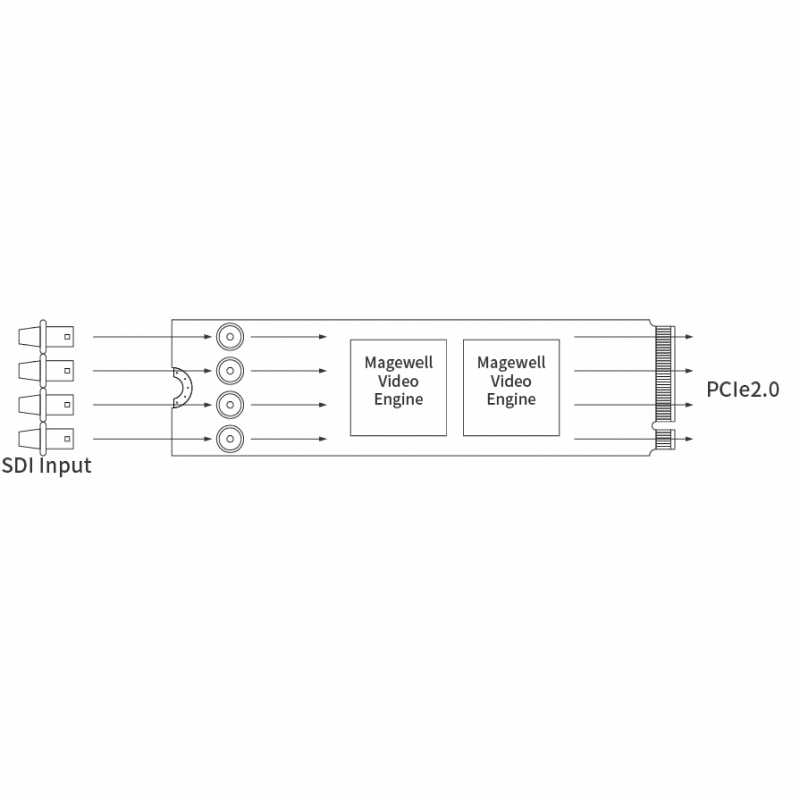

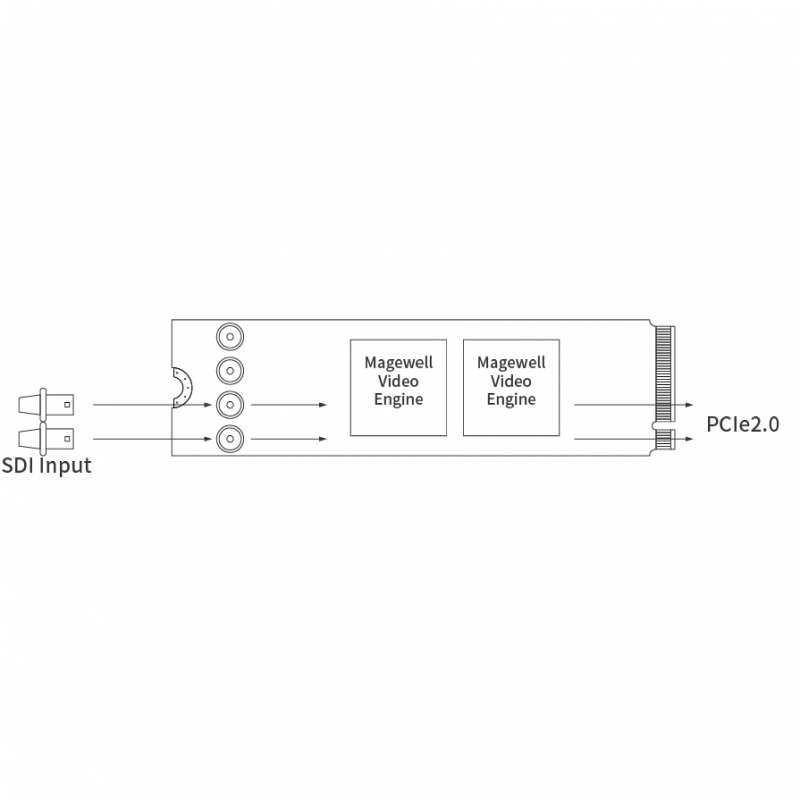

Интерфейсы Eco Capture QL-SDI 4K M.2

Интерфейсы Eco Capture QL-SDI 4K M.2

Интерфейсы

Входной интерфейс

  • 1-канальный SD / HD / 3G SDI
  • 1 двухканальный HD / 3G, поддерживающий только режим 2SI
  • 1 четырехканальный 3G, поддерживающий только режим 2SI

Хост-интерфейс

  • M.2 2280 тип M (PCIe Gen2 x4)

Обработка видео

  • 10-битная обработка видео
  • Деинтерлейсинг
  • Обрезка
  • Регулировка цвета
  • Метка времени оборудования
  • Преобразование цветового пространства
  • Преобразование вверх / вниз
  • Преобразование соотношения сторон
  • Режим передачи SG-DMA

Другие функции

  • Низкое энергопотребление
  • Множественные реплицированные потоки захвата
  • Режим с низкой задержкой
  • Несколько устройств на одном хосте
  • Монтажное отверстие
  • Непрерывная работа 24 часа в сутки, 7 дней в неделю.
  • SDK для Windows и Linux
  • 2 года гарантии
  • DIP-переключатель
  • Светодиодный индикатор состояния
Поддерживаемые ОС

    Windows

    • Windows 7/8/8.1/10/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 & x64)

    Linux (поддержка архитектуры x86, x64 и ARM)

    • Ubuntu 12.04 / 14.04 / 16.04 / 17.04 / 17.10 / 18.04 / 18.04 (x86 и x64)
    • CentOS 6.5 / 7 (x86 и x64)
    • Fedora 25/26/27 (x86 и x64)
    • Red Hat 6.5 и выше (x86 и x64)
    • ОС Linux с версией ядра 2.6.35 и выше
Рекомендуемые ОС (проверено)

Windows

  • Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 & x64)

Linux

  • Ubuntu 12.04 / 14.04 / 16.04 (x86 и x64)
  • Ubuntu 17.04 / 17.10 / 18.04 (x64)
  • CentOS 6.5 / 7.2 (x86 и x64)
  • Fedora 25/26 (x64)
  • Red Hat 6.5 (x86 и x64)
Поддерживаемые API

Windows

  • DirectShow
  • DirectKS
  • Wave API / DirectSound / WASAPI

Linux

  • V4L2
  • ALSA
Поддерживаемое ПО
  • VLC
  • VirtualDub
  • OBS
  • XSplit
  • vMix
  • VidBlaster
  • Wirecast
  • Microsoft Media Encoder
  • Adobe Flash Media Encoder
Входные интерфейсы

MMCX

  • 1-канальный SD / HD / 3G SDI
  • 1 двухканальный HD / 3G, поддерживающий только режим 2SI
  • 1 четырехканальный 3G, поддерживающий только режим 2SI
Хост-интерфейс
    M.2 2280 тип M (PCIe Gen2 x4)
Функции ввода
  • 1 Одноканальный режим SD / HD / 3G SDI:
  • Поддержка разрешений входного видео до 2048x1080 пикселей, может быть захвачен только один поток
  • 1 двухканальный режим HD / 3G SDI:
  • Поддержка разрешений входного видео до 4096x2160 пикселей
  • 1 четырехканальный режим 3G SDI:
  • Поддержка разрешений входного видео до 4096x2160 пикселей
Функции SDI входа
  • Встроенный кабельный эквалайзер, увеличивающий длину кабеля следующим образом:
    • до 330 м для сигналов SD-SDI
    • до 190 м для сигналов HD-SDI
    • до 150 м для сигналов 3G-SDI
  • Поддержка стандартов SD / HD / 3Ga / 3Gb / 3Gb-DL / 3Gb-DS / 3Ga-QL / 3Gb-QL
  • Поддержка режима 2K (2048x1080) и 4K (4096x2160)
  • Поддержка выборки цветов RGB 4: 4: 4, YCbCr 4: 4: 4, YCbCr 4: 2: 2
  • Поддержка глубины цвета 10/12 бит
  • Поддержка извлечения идентификатора полезной нагрузки SMPTE 352
  • Поддержка до 8 (моно) аудиоканалов при 48 кГц
  • Поддержка извлечения информации о формировании звука и данных о состоянии канала
  • Ограниченная поддержка 3Gb-DS: может быть захвачен только первый поток
  • Поддержка скрытых субтитров через SDK
Форматы видеозахвата
  • Поддержка разрешения захвата изображения до 4096x2160 пикселей
  • Поддержка частоты кадров захвата до 144 кадров в секунду (фактическая частота кадров захвата может быть ограничена пропускной способностью PCIe).
  • Поддержка 8-битных форматов захвата 4: 2: 0: NV12, I420, YV12
  • Поддержка 8-битных форматов захвата 4: 2: 2: YUY2, YUYV, UYVY
  • Поддержка 8-битных форматов захвата 4: 4: 4: V308, IYU2, V408, BGR24, BGR32
  • Другие форматы захвата поддерживаются через SDK
Возможности видеообработки
  • Конвейеры обработки видео с пропускной способностью ~ 720 Мпикс / с
  • 10-битная обработка видео 4: 4: 4
  • Масштабирование видео
  • Деинтерлейсинг видео
    • Волна
    • Смешать верхнее и нижнее поля
  • Преобразование цветового формата видео
    • Автоматический или ручной выбор формата входного цвета и диапазона квантования
    • Автоматический или ручной выбор формата цвета захвата, диапазона квантования и диапазона насыщенности
    • Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020
    • Поддержка ограниченного или полного диапазона квантования
    • Поддержка ограниченного, полного и расширенного диапазона насыщенности
  • Преобразование частоты кадров видео
Поддержка нескольких устройств на одном компьютере
  • Поддержка нескольких карт, подключенных к одной системе
  • Встроенный 16-позиционный DIP-переключатель для установки номера карты
  • В дереве аппаратных устройств системы будет отображаться «01: Eco Capture QL-SDI 4K M.2», когда DIP-переключатель установлен в положение 1 и т. Д.
  • Имена видео и аудио устройств, отображаемые в вашем программном обеспечении, будут включать номер карты (установленный DIP-переключателем).
Множественные потоки захвата
  • Неограниченные потоки захвата для любого одного входного канала, но потоки захвата должны быть в том же формате захвата.
  • Отметка времени и синхронизация аудио / видео
    • Аппаратные часы с высоким разрешением 100 нс
    • Аудиокадры (192 аудиосэмпла) и видеокадры отмечены аппаратными часами
    • Аппаратные часы могут быть синхронизированы между картами (через SDK)
    Захват видео SG-DMA
    • ~ 1600 МБ / с на канал DMA в системе PCIe 2.x
    • ~ 800 МБ / с на канал DMA в системе PCIe 1.x
    • Поддержка автоматического определения мозаичной поверхности графического процессора Intel
    • Поддержка DirectGMA для чипсетов видеоадаптеров AMD
    • Поддержка GPUDirect для набора микросхем видеоадаптера Nvidia
    SDK
    • Magewell Capture SDK для DirectShow (Windows) или V4L2 (Linux) для легкой интеграции.
    • Magewell Capture SDK для DirectKS (Windows) или ioctl (Linux) для максимальной гибкости и производительности
    Настройки драйвера Windows
    • Всеми параметрами можно управлять с помощью трех уровней ключа реестра: глобального уровня, уровня продукта и уровня устройства.
    • Названия фильтров видео, аудио, кроссбара можно настроить с помощью ключей реестра.
    Обновление прошивки
    • Возможность одновременного обновления нескольких карт в одной системе
    • Карты можно обновлять без отключения питания системы (в большинстве случаев даже перезагрузка не требуется)
    • Безопасное обновление. Если во время обновления микропрограммы произойдет отключение питания или произойдет сбой системы, она автоматически восстановится до исходной версии
    Светодиодные индикаторы
    • Светодиоды состояния показывают рабочее состояние каждого канала:
    • Медленно пульсирует: холостой ход
    • Вкл.: входной сигнал заблокирован
    • Выкл.: входной сигнал разблокирован
    • Мигает дважды: сбой памяти или сбой конфигурации FPGA
    Формфактор
    • Стандартный размер M.2 2280
    Аксессуары
    • Кабель 4 X MMCX - BNC
    Потребляемая мощность
    • Максимальный ток при 3,3 В: ~ 2,5 А
    • Максимальная потребляемая мощность: ~ 8,1 Вт
    Требования к окружающей среде
    • Рабочая температура: от 0 до 40 градусов C
    • Температура хранения: от –20 до 70 ° C.
    • Относительная влажность: от 5% до 90% без конденсации
