Плата видеозахвата Magewell Pro Capture Dual HDMI 4K Plus LT
Артикул:

Плата видеозахвата Magewell Pro Capture Dual HDMI 4K Plus LT

  • Описание
  • Характеристики
  • Аксессуары
  • Документы

Двухканальная карта захвата 4K

  • Захват 2xHDMI + эмбедированный звук
  • Сквозное подключение 2xHDMI + эмбедированный звук

Интерфейсы

Входной интерфейс

  • HDMI x2
  • Поддержка входного разрешения до 4096 × 2160 пикселей

Проходной интерфейс

  • HDMI x2

Хост-интерфейс

  • PCIe Gen2 x8

Обработка видео

  • 10-битная обработка видео
  • Деинтерлейс
  • Обрезка
  • Регулировка цвета
  • Метка времени оборудования
  • Преобразование цветового пространства
  • Преобразование вверх / вниз
  • Преобразование соотношения сторон
  • OSD
  • Режим передачи SG-DMA

Обнаружение и поддержка сигналов

  • Автоматическое определение формата входного сигнала
  • 3D HDMI
  • Временной код
  • HDR10

Программная среда

Операционные системы

  • Windows, Linux, Mac

Драйвер и прошивка

  • Универсальный драйвер, обновляемая прошивка

Включенное программное обеспечение

  • Захват Экспресс

Совместимое программное обеспечение

  • 50+

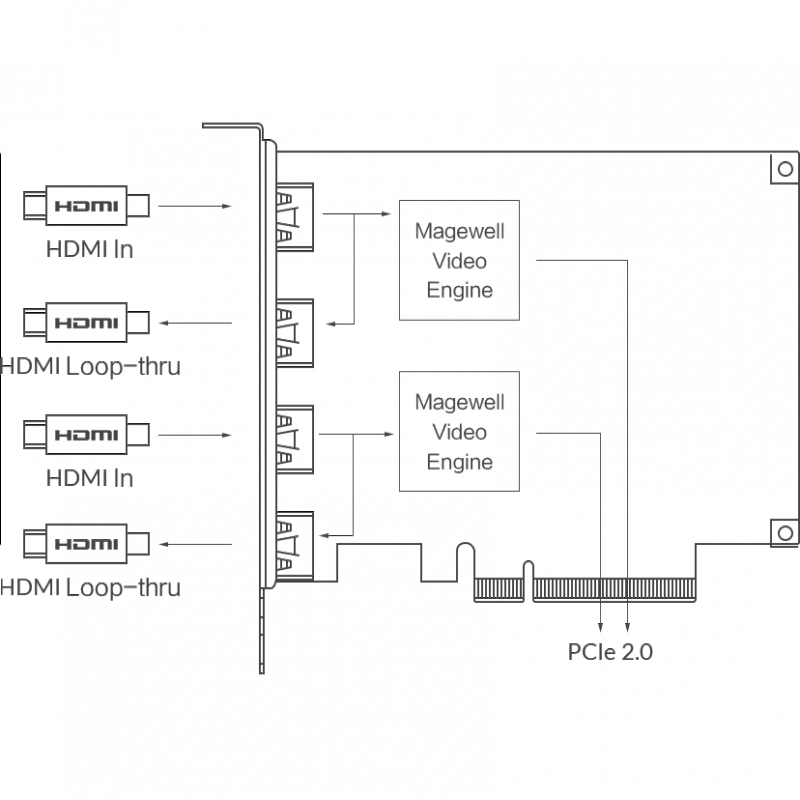

Интерфейсы Pro Capture Dual HDMI 4K Plus LT

Интерфейсы Pro Capture Dual HDMI 4K Plus LT
Поддерживаемые ОС

    Windows

    • Windows 7/8 / 8.1 / 10 / Server 2008 / Server 2008 R2 / Server 2012 / Server 2016 (x86 и x64)

    Linux (поддержка архитектуры x86, x64 и ARM)

    • Ubuntu 12.04 / 14.04 / 16.04 / 17.04 / 17.10 / 18.04 / 18.04 (x86 и x64)
    • CentOS 6.5 / 7 (x86 и x64)
    • Fedora 25/26/27 (x86 и x64)
    • Red Hat 6.5 и выше (x86 и x64)
    • Другая ОС Linux с версией ядра 2.6.35 и выше

    Mac

    • OS X 10.9 / 10.10 / 10.11
    • macOS 10.12 и выше / 10.14
Рекомендуемые ОС (проверено)

Windows

  • Windows 7 Ultimate / 8.1 Enterprise / 10 Enterprise / Server 2008 R2 DataCenter / Server 2012 R2 DataCenter / Server 2016 R2 DataCenter (x86 и x64)

Linux

  • Ubuntu 12.04 / 14.04 / 16.04 (x86 и x64)
  • Ubuntu 17.04 / 17.10 / 18.04 (x64)
  • CentOS 6.5 / 7.2 (x86 и x64)
  • Fedora 25/26 (x64)
  • Red Hat 6.5 (x86 и x64)

Mac

  • OS X 10.9.5 / 10.10 / 10.11.2 / 10.11.3 / 10.11.4
  • macOS 10.12 / 10.13.2 / 10.13.3 / 10.14.3 / 10.15
Поддерживаемые API

Windows

  • DirectShow
  • DirectKS
  • Wave API / DirectSound / WASAPI

Linux

  • V4L2
  • ALSA

macOS

  • AVCaptureSession
  • AudioUnit
Поддерживаемое ПО
  • VLC
  • VirtualDub
  • OBS
  • XSplit
  • vMix
  • VidBlaster
  • Wirecast
  • Microsoft Media Encoder
  • Adobe Flash Media Encoder
Входные интерфейсы

2x HDMI

  • DVI-D 1.0
  • HDMI 2.0
Хост-интерфейс
    PCIe Gen2 x8
Проходные интерфейсы

2x HDMI

  • DVI-D 1.0
  • HDMI 2.0
Функции ввода
  • Поддержка разрешений входного видео до 4096x2160 пикселей
Функции HDMI
  • Приемник HDMI 594 МГц
  • Адаптивный эквалайзер HDMI
  • Поддержка индивидуального EDID
  • Поддержка извлечения AVI / Audio / SPD / MS / VS / ACP / ISRC1 / ISRC2 / Gamut / HDR / VBI InfoFrames
  • Полная поддержка колориметрии
  • Поддержка 8/10/12-битной глубины цвета
  • Поддержка выборки цветов RGB 4: 4: 4, YCbCr 4: 4: 4, YCbCr 4: 2: 2
  • Поддержка до 8-канальных аудиопотоков IEC60958 / IEC61937 через SDK
  • Поддержка извлечения информации о формировании звука и данных о состоянии канала
  • Поддержка извлечения информации о времени видео
  • Поддержка извлечения информации в формате 3D
  • Поддержка извлечения временного кода Sony / Canon DSLR
  • Поддержка режимов Side-by-Side Half, Top-and-Bottom и Frame Packing 3D.
  • Поддержка HDR10
Форматы видеозахвата
  • Поддержка разрешения захвата изображения до 4096x2160 пикселей
  • Поддержка частоты кадров захвата до 144 кадров в секунду (фактическая частота кадров захвата может быть ограничена полосой пропускания PCIe и разрешением изображения)
  • Поддержка 8-битных форматов захвата 4: 2: 0: NV12, I420, YV12
  • Поддержка 8-битных форматов захвата 4: 2: 2: YUY2, YUYV, UYVY
  • Поддержка 8-битных форматов захвата 4: 4: 4: V308, IYU2, V408, BGR24, BGR32
  • Поддержка 10-битных форматов захвата 4: 4: 4: V410, Y410
  • Magewell Capture SDK поддерживает больше форматов захвата.
Возможности видеообработки
  • Два конвейера обработки видео с пропускной способностью ~ 720 Мпикс / с для каждого
  • Полная 10-битная обработка видео
  • Обрезка видео
  • Масштабирование видео
  • Деинтерлейсинг видео
    • Волна
    • Смешать верхнее и нижнее поля
    • Только верхнее поле
    • Только нижнее поле
  • Преобразование соотношения сторон видео
    • Автоматический или ручной выбор формата изображения на входе
    • Автоматический или ручной выбор соотношения сторон захвата
    • Три режима преобразования формата изображения: игнорировать (анаморфный), обрезать или заполнять (почтовый ящик или столбец)
  • Преобразование цветового формата видео
    • Автоматический или ручной выбор формата входного цвета и диапазона квантования
    • Автоматический или ручной выбор формата цвета захвата, диапазона квантования и диапазона насыщенности
    • Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020
    • Поддержка ограниченного или полного диапазона квантования
    • Поддержка ограниченного, полного и расширенного диапазона насыщенности
  • Преобразование частоты кадров видео
  • Состав экранного меню видео
    • Поддержка изображений экранного меню PNG (до 4096x2160)
    • Поддержка динамической загрузки изображения OSD RGBA через SDK
Поддержка нескольких устройств на одном компьютере
  • Поддержка нескольких карт, подключенных к одной системе
  • Встроенный поворотный переключатель для установки номера карты с 16 позициями от 0 до F.
  • В дереве аппаратных устройств системы будет отображаться «01: Pro Capture Dual HDMI 4K + LT», когда поворотный переключатель установлен в положение 1 и т. Д.
  • Имена видео и аудио устройств, отображаемые в вашем программном обеспечении, будут включать номер карты (устанавливается поворотным переключателем).
SDK
  • SDK USB Capture обеспечивает различные функции, включая извлечение состояния сигнала, конфигурацию захвата и т. д.
Множественные потоки захвата
  • Неограниченные потоки захвата для любого одного входного канала
  • Независимые настройки кадрирования, соотношения сторон, цветового формата, разрешения, частоты кадров, деинтерлейсинга и настройки цвета для каждого отдельного потока
  • Поддержка сверхнизкой задержки
    • Задержка 64 строк видео
    • Режим частичного уведомления в SDK
    Отметка времени и синхронизация аудио / видео
    • Аппаратные часы с высоким разрешением 100 нс
    • Аудиокадры (192 аудиосэмпла) и видеокадры отмечены аппаратными часами
    • Аппаратные часы могут быть синхронизированы между картами (через SDK)
    Захват видео SG-DMA
    • ~ 1600 МБ / с на канал DMA в системе PCIe 2.x
    • ~ 800 МБ / с на канал DMA в системе PCIe 1.x
    • Поддержка автоматического определения мозаичной поверхности графического процессора Intel
    • Поддержка DirectGMA для чипсетов видеоадаптеров AMD
    • Поддержка GPUDirect для набора микросхем видеоадаптера Nvidia
    SDK
    • Magewell Capture SDK для простой интеграции, максимальной гибкости и производительности
    Настройки драйвера Windows
    • Всеми параметрами можно управлять с помощью трех уровней ключа реестра: глобального уровня, уровня продукта и уровня устройства.
    • Названия фильтров видео, аудио, кроссбара можно настроить с помощью ключей реестра.
    Обновление прошивки
    • Возможность одновременного обновления нескольких карт в одной системе
    • Карты можно обновлять без отключения питания системы (в большинстве случаев даже перезагрузка не требуется)
    • Безопасное обновление. Если во время обновления микропрограммы произойдет отключение питания или произойдет сбой системы, она автоматически восстановится до исходной версии
    Светодиодные индикаторы
    • Светодиоды состояния показывают рабочее состояние каждого канала:
    • Медленно пульсирует: холостой ход
    • Вкл.: входной сигнал заблокирован
    • Выкл.: входной сигнал разблокирован
    • Мигает дважды: сбой памяти или сбой конфигурации FPGA
    Формфактор
    • Дополнительная карта PCIe x8 с нормальным профилем
    • 127,89 мм x 102,92 мм (без кронштейна PCI)
    Потребляемая мощность
    • Максимальный ток при 12 В: ~ 1,32 А
    • Максимальный ток при 3,3 В: ~ 1,94 А
    • Максимальная потребляемая мощность: ~ 22 Вт
    Требования к окружающей среде
    • Рабочая температура: от 0 до 40 градусов C
    • Температура хранения: от –20 до 70 ° C.
    • Относительная влажность: от 5% до 90% без конденсации
    Документов нет
