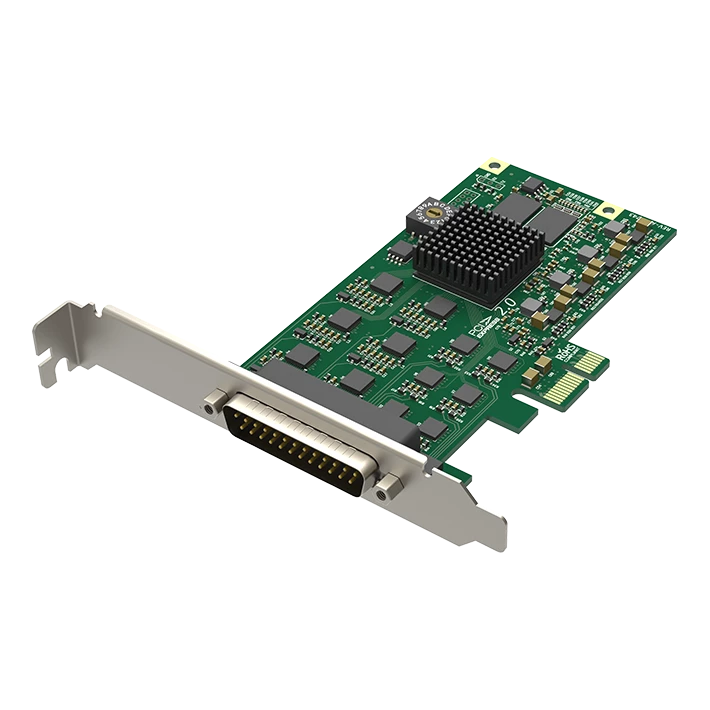

Плата видеозахвата Magewell Pro Capture Hexa CVBS
Артикул:

Плата видеозахвата Magewell Pro Capture Hexa CVBS

  • Описание
  • Характеристики
  • Аксессуары
  • Документы

Шестиканальная карта захвата SD

  • Захват видео с CVBS (Video + audio) x 6

Интерфейсы

Входной интерфейс

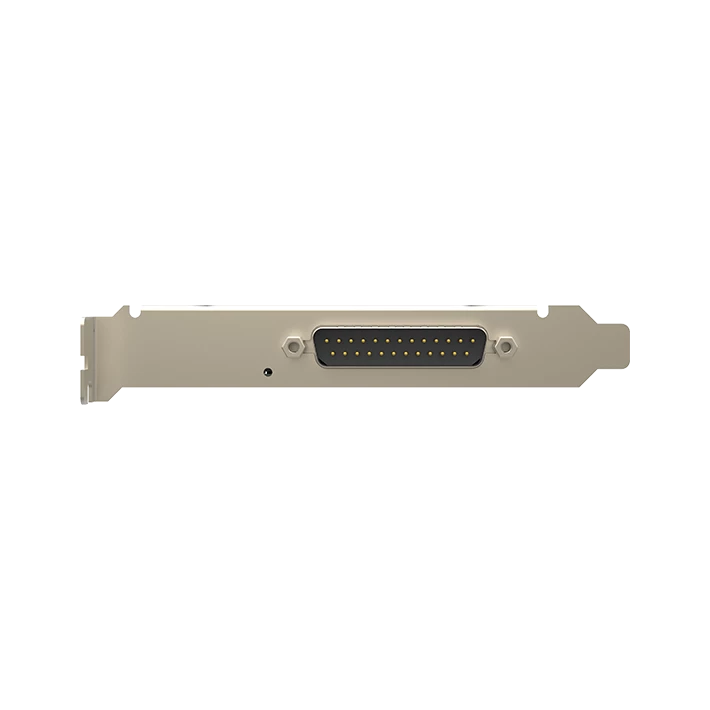

  • DB25 x1
  • Поддержка входного разрешения до 720 × 576 пикселей

Хост-интерфейс

  • PCIe Gen2 x1

Обработка видео

  • Деинтерлейсинг
  • Обрезка
  • Регулировка цвета
  • Метка времени оборудования
  • Преобразование цветового пространства
  • Преобразование вверх / вниз
  • Преобразование соотношения сторон
  • OSD
  • Режим передачи SG-DMA

Обнаружение и поддержка сигналов

  • Автоматическое определение формата входного сигнала
  • Временной код

Программная среда

Операционные системы

  • Windows, Linux, Mac

Драйвер и прошивка

  • Универсальный драйвер, обновляемая прошивка

Включенное программное обеспечение

  • Захват Экспресс

Совместимое программное обеспечение

  • 50+

Интерфейсы Pro Capture Hexa CVBS

Интерфейсы Pro Capture Hexa CVBS
Поддерживаемые ОС

    Windows

    • Windows 7/8/8.1/10/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 & x64)

    Linux (поддержка архитектуры x86, x64 и ARM)

    • Ubuntu 12.04 / 14.04 / 16.04 / 17.04 / 17.10 / 18.04 / 18.04 (x86 и x64)
    • CentOS 6.5 / 7 (x86 и x64)
    • Fedora 25/26/27 (x86 и x64)
    • Red Hat 6.5 и выше (x86 и x64)
    • ОС Linux с версией ядра 2.6.35 и выше
Рекомендуемые ОС (проверено)

Windows

  • Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 & x64)

Linux

  • Ubuntu 12.04 / 14.04 / 16.04 (x86 и x64)
  • Ubuntu 17.04 / 17.10 / 18.04 (x64)
  • CentOS 6.5 / 7.2 (x86 и x64)
  • Fedora 25/26 (x64)
  • Red Hat 6.5 (x86 и x64)

Mac

  • OS X 10.9.5 / 10.10 / 10.11.2 / 10.11.3 / 10.11.4
  • macOS 10.12 / 10.13.2 / 10.13.3 / 10.14.3 / 10.15
Поддерживаемые API

Windows

  • DirectShow
  • DirectKS
  • Wave API / DirectSound / WASAPI

Linux

  • V4L2
  • ALSA

macOS

  • AVCaptureSession
  • AudioUnit
Поддерживаемое ПО
  • VLC
  • VirtualDub
  • OBS
  • XSplit
  • vMix
  • VidBlaster
  • Wirecast
  • Microsoft Media Encoder
  • Adobe Flash Media Encoder
Входные интерфейсы

DB25

  • Composite video x6
  • Analog audio (L+R) x6
Хост-интерфейс
    PCIe Gen2 x1
Функции ввода
  • Поддержка разрешения входного видео до 720x576 пикселей
Функции композитного входа
  • Поддержка стандартов NTSC, PAL и SECAM
  • Автоопределение стандарта видеовхода
Форматы видеозахвата
  • Поддержка разрешения захвата изображения до 4096x2160 пикселей
  • Поддержка разрешения захвата изображения до 720x576 пикселей
  • Поддержка частоты кадров захвата до 30 кадров в секунду
  • Поддержка 8-битных форматов захвата 4: 2: 0: NV12, I420, YV12
  • Поддержка 8-битных форматов захвата 4: 2: 2: YUY2, YUYV, UYVY
  • Поддержка 8-битных форматов захвата 4: 4: 4: V308, IYU2, V408, BGR24, BGR32
  • Другие форматы захвата поддерживаются через SDK
Возможности видеообработки
  • Два конвейера обработки видео с пропускной способностью ~ 180 Мпикс / с для каждого
  • Обрезка видео
  • Масштабирование видео
  • Деинтерлейсинг видео
    • Волна
    • Смешать верхнее и нижнее поля
    • Только верхнее поле
    • Только нижнее поле
  • Преобразование соотношения сторон видео
    • Автоматический или ручной выбор формата изображения на входе
    • Автоматический или ручной выбор соотношения сторон захвата
    • Три режима преобразования формата изображения: игнорировать (анаморфный), обрезать или заполнять (почтовый ящик или столбец)
    • Преобразование цветового формата видео
      • Автоматический или ручной выбор формата входного цвета и диапазона квантования
      • Автоматический или ручной выбор формата цвета захвата, диапазона квантования и диапазона насыщенности
      • Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709
      • Поддержка ограниченного или полного диапазона квантования
      • Поддержка ограниченного, полного и расширенного диапазона насыщенности
    • Преобразование частоты кадров видео
    • Состав экранного меню видео
      • Поддержка изображений OSD в формате PNG (до 720x576)
      • Поддержка динамической загрузки изображения OSD RGBA через SDK
Поддержка нескольких устройств на одном компьютере
  • Поддержка нескольких карт, подключенных к одной системе
  • Встроенный поворотный переключатель для установки номера карты с 16 позициями от 0 до F.
  • В дереве аппаратных устройств системы будет отображаться «01: Pro Capture Hexa CVBS», когда поворотный переключатель установлен в положение 1 и т. Д.
  • Имена видео и аудио устройств, отображаемые в вашем программном обеспечении, будут включать номер карты (устанавливается поворотным переключателем).
SDK
  • SDK USB Capture обеспечивает различные функции, включая извлечение состояния сигнала, конфигурацию захвата и т. д.
Множественные потоки захвата
  • Неограниченные потоки захвата для любого одного входного канала
  • Независимые настройки кадрирования, соотношения сторон, цветового формата, разрешения, частоты кадров, деинтерлейсинга и настройки цвета для каждого отдельного потока
  • Поддержка сверхнизкой задержки
    • Задержка 64 строк видео
    • Режим частичного уведомления в SDK
    Отметка времени и синхронизация аудио / видео
    • Аппаратные часы с высоким разрешением 100 нс
    • Аудиокадры (192 аудиосэмпла) и видеокадры отмечены аппаратными часами
    • Аппаратные часы могут быть синхронизированы между картами (через SDK)
    Захват видео SG-DMA
    • ~ 1600 МБ / с на канал DMA в системе PCIe 2.x
    • ~ 800 МБ / с на канал DMA в системе PCIe 1.x
    • Поддержка автоматического определения мозаичной поверхности графического процессора Intel
    • Поддержка DirectGMA для чипсетов видеоадаптеров AMD
    • Поддержка GPUDirect для набора микросхем видеоадаптера Nvidia
    SDK
    • Magewell Capture SDK для DirectShow для простой интеграции (Windows)
    • Magewell Capture SDK для DirectKS для максимальной гибкости и производительности (Windows)
    Настройки драйвера Windows
    • Всеми параметрами можно управлять с помощью трех уровней ключа реестра: глобального уровня, уровня продукта и уровня устройства.
    • Названия фильтров видео, аудио, кроссбара можно настроить с помощью ключей реестра.
    Обновление прошивки
    • Возможность одновременного обновления нескольких карт в одной системе
    • Карты можно обновлять без отключения питания системы (в большинстве случаев даже перезагрузка не требуется)
    • Безопасное обновление. Если во время обновления микропрограммы произойдет отключение питания или произойдет сбой системы, она автоматически восстановится до исходной версии
    Светодиодные индикаторы
    • Светодиоды состояния показывают рабочее состояние каждого канала:
    • Медленно пульсирует: холостой ход
    • Вкл.: входной сигнал заблокирован
    • Выкл.: входной сигнал разблокирован
    • Мигает дважды: сбой памяти или сбой конфигурации FPGA

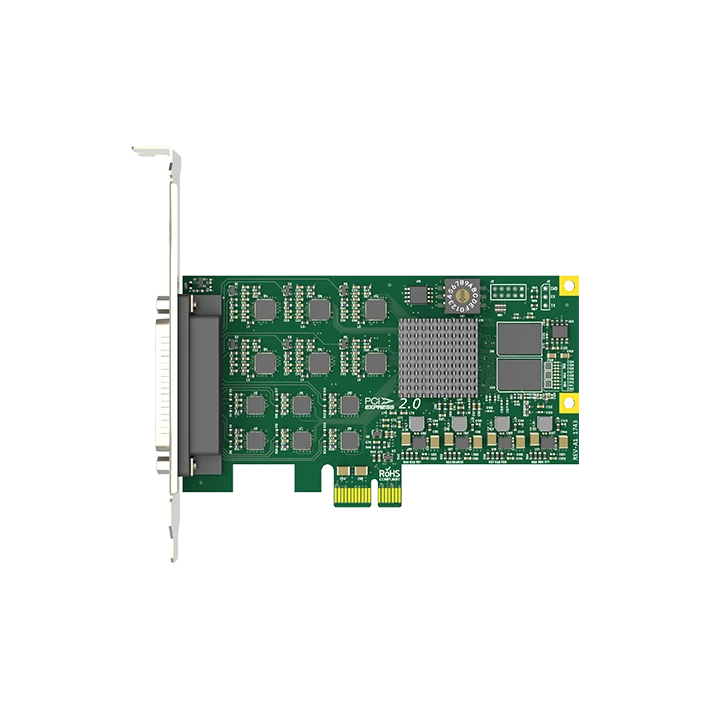

    Формфактор
    • Низкопрофильная дополнительная карта PCIe x1
    • 118,16 x 68,88 мм (без кронштейна PCI)
    Потребляемая мощность
    • Максимальный ток при 12 В: ~ 0,48 А
    • Максимальный ток при 3,3 В: ~ 0,11 А
    • Максимальная потребляемая мощность: ~ 6,12 Вт
    Требования к окружающей среде
    • Рабочая температура: от 0 до 40 градусов C
    • Температура хранения: от –20 до 70 ° C.
    • Относительная влажность: от 5% до 90% без конденсации
