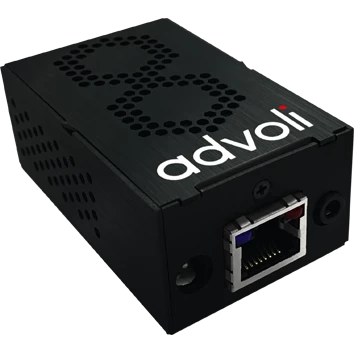

Приемник сигналов HDBaseT формата 4К Advoli RB1 Standard

Приемник сигналов HDBaseT формата 4К на расстоянии более 100 метров

Advoli RB1 Standard - самый компактный в мире HDBaseT сертифицированный приемник (видео 4К до 40 метров) с управлением и PoH, совместимый с другими продуктами HDBaseT.

Поддержка удаленного питания через PoH (питание через HDBaseT) и PoE (питание через Ethernet), а также дополнительного питания через адаптер питания 24 В, если ваш передатчик не имеет питания PoH или PoE.

Возможность приема видеосигнала формата 4К на расстоянии более 40 метров.

Поддержка двунаправленных управляющих сигналов RS232, IR и CEC через HDBaseT.

Самый компактный в мире HDBaseT-сертифицированный приемник

Обеспечивает прием видео с разрешением 4K2K, аудио, сигналов управления (IR, RS232, CEC) через 3-контактный разъем на расстоянии до 40 метров.

Сертифицированный продукт класса B HDBaseT, совместимый с другими продуктами HDBaseT.

Почти универсальное применение

Высокопроизводительный приемник advoli HDBaseT RB1 Standard был протестирован на более чем ста различных типах дисплеев и проекторов, чтобы убедиться в соответствии как можно большему числу брендов.

Ультра компактный

Длина без разъема HDMI: 65 мм (+/- 0,5 мм)
Длина с разъемом HDMI: 78 мм (+/- 0,5 мм)
Ширина: 40 мм (+/- 0,5 мм)
Высота: 27 мм (+/- 0,5 мм)
Вес с футляром: 70,85 г (+/- 0,5 г)

Преимущества применения кабеля CAT

Отправка видео, аудио и сигналов UHD (4K) на расстояние до 40 метров и 70 метров для FHD (1080P), что невозможно при использовании большинства других конкурирующих стандартов.

Дешевле, чем другие медные кабели в целом.

Легче и гибче, чем большинство других альтернативных кабелей.

Обычно намного дешевле и легче найти, когда вам нужны огнеупорные и экранированные кабели.

Легко заложить на месте во время монтажа - невозможно с большинством других аудиовизуальных кабелей.

Порт SIR

Чтобы сделать приемник Advoli RB1 Standard еще меньше и проще, был разработан порт SIR - один порт для ИК-приемника, ИК-передатчика, ИК-вход / выход и RS232.

Встроенные функции диагностики видеокарты

Приемник Advoli RB1 Standard Performance имеет встроенные функции диагностики HDBaseT: длины кабеля, качества сигнала, целостности сигнала для каждой витой пары.

Графическая карта содержит датчики / элементы управления / информацию об окружающей среде: напряжение, температура, скорость вентилятора, время работы, циклы питания и возможность подключения дисплея / проектора.

Это дает возможность конечному пользователю более эффективно и дистанционно диагностировать проблемы, уменьшая необходимость отправки технических специалистов на место для определения проблемы - экономия затрат.

Охлаждение с резервированием

Набор микросхем HDBaseT приемника Advoli RB1 Standard размещается непосредственно на металлическом корпусе, используемом в роли эффективного радиатора.

Использование корпуса в качестве радиатора значительно снижает температуру чипа до уровня ниже, чем у нескольких протестированных конкурирующих безвентиляторных продуктов, которые для охлаждения чипа используют большую печатную плату и конвекцию через радиаторы.

Приемник охлаждается двумя вентиляторами - это позволяет им работать на более низких оборотах, что продлевает срок службы вентиляторов и обеспечивает постоянство производительности.

Наличие двух вентиляторов обеспечивает резервирование - если один вентилятор выйдет из строя, другой увеличит скорость для компенсации.

Кроме того, если оба вентилятора выйдут из строя, приемник, построенный с использованием высококачественных компонентов, способных выдерживать высокие температуры, сможет функционировать при температуре окружающей среды до 50°C.

Совместимость с видеокартами TA6

Приемник RB1 Standard создан для того, чтобы работать с видеоплатами advoli TB6/TB4 Performance и advoli TA6 Distance в комплектах, чтобы обеспечить максимально используемую длину кабеля и прочие характеристики, как приемника, так и видеокарт.

Приемник Advoli RB1 Standard также можно использовать с видеокартой серии Advoli TA6 / TA4, но расстояние будет ограничено приемником RB1 Standard.

Advoli RB1 Standard также совместим с другими продуктами HDBaseT, например, с матричными переключателями и расширителями TX.

Аксессуары

Используя порт SIR, вы можете решить, какой элемент управления вы хотите использовать, не увеличивая размер устройства неиспользуемыми портами. Один SIR порт обеспечивает функциональность четырех различных портов.

Выберите из следующих аксессуаров:

1. SIR для ИК-передатчика
2. ИК-приемник для SIR
3. SIR для ИК входа и выхода
4. SIR для RS232

Ключевые особенности

Может принимать одно видео в формате FHD (1080P) на расстоянии более 70 метров или UHD-видео на расстоянии более 40 метров с использованием передатчика HDBaseT класса А.

HDBaseT Сертифицированный продукт.

Встроенная HDBaseT диагностика окружающей среды.

Эмулированные двунаправленные контроллеры для инфракрасного, CEC и RS232 интерфейсов.

Совместимость с PoH/PoE и дополнительным питанием через адаптер питания.

Минимальные системные требования

Кабель HDBaseT CAT, позволяющий воспроизводить видео в формате FHD (1080P) на расстоянии более 70 метров или UHD (4K) на расстоянии более 40 метров.

HDMI-совместимый дисплей или проектор.

Дополнительный блок питания 24В.

HDBaseT передатчик класса A для полной совместимости - в идеале должен поддерживать PoH / PoE.

Комплект поставки

Приемник Advoli RB1 Standard

24 В адаптер питания.

Дополнительные кабели RS232 / ИК.
