Устройство видеозахвата и трансляции Magewell Ultra Encode AIO (53130)
- Описание
- Характеристики
- Аксессуары
- Документы

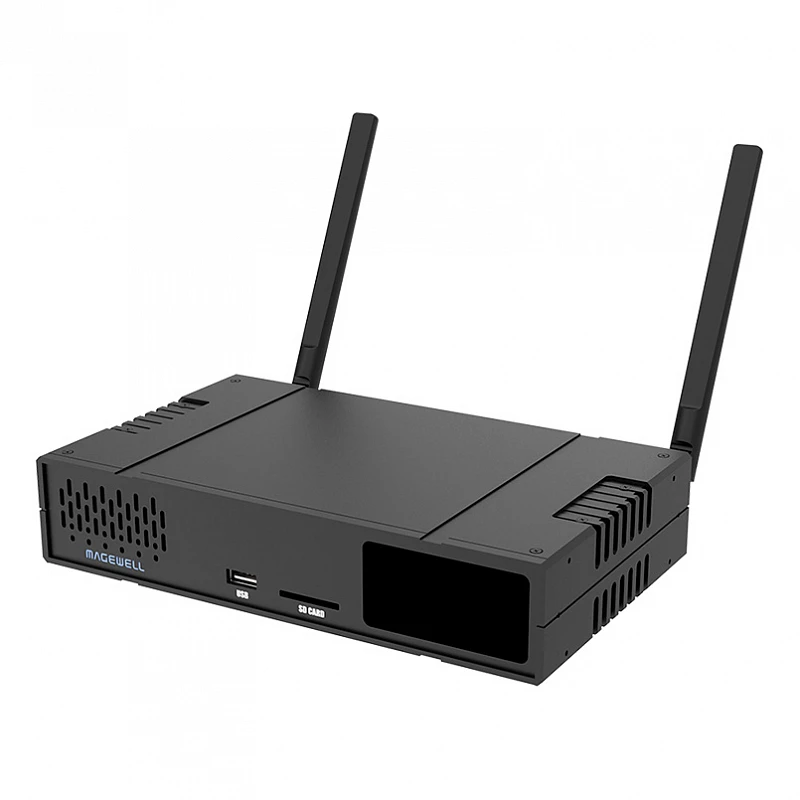

Magewell Ultra Encode AIO (53130)
Основано на функциональности семейства Ultra Encode с расширенными функциями, включая подключение входов HDMI и SDI в одном устройстве; Кодирование 4K и потоковая передача со входа HDMI; одновременная многопротокольная потоковая передача; более высокие потоковые битрейты; запись в файл; и многое другое.
Идеально подходит для высококачественной потоковой передачи контента, включая спорт, образование и прямые трансляции, а также для производства на основе IP и AV-over-IP.
Обработка видео с несколькими входами
Одноканальный Ultra Encode AIO может кодировать один источник входного сигнала в реальном времени — либо HDMI, либо SDI — или микшировать видео с входов HDMI и SDI (картинка в картинке или рядом) в комбинированный выход. К выходному профилю можно применить до восьми настраиваемых пользователем наложений, включая текст, изображения и часы.
Гибкие форматы и протоколы
Ultra Encode AIO поддерживает несколько форматов кодирования видео, включая H.264, H.265 (HEVC), NDI®|HX 2 и NDI®|HX 3, а также широкий спектр протоколов передачи, включая RTMP, RTMPS, SRT, RTSP, Технология RTP, HLS и ISSP от TVU. В формате AAC можно закодировать до восьми каналов звука.
Мощные возможности кодирования и потоковой передачи
Видео может быть закодировано с разрешением до 4096x2160 при 30 кадрах в секунду с источников HDMI или до 1080p HD при 60 кадрах в секунду с входа 3G-SDI устройства. Ultra Encode AIO может выполнять потоковую передачу до шести различных целевых устройств одновременно со скоростью передачи данных до 32 Мбит/с на поток.
Универсальная запись и потоковая передача
Ultra Encode AIO поддерживает одновременную потоковую передачу и запись. Входные данные можно записывать в виде файлов на SD-карту или внешнее запоминающее устройство, подключенное через USB, или в сетевое хранилище (NFS, CIFS или SMB).
Поддержка NDI®|HX 3
Для рабочих процессов IP-производства и архитектур распределения сигналов AV-over-IP Ultra Encode AIO поддерживает NDI®|HX 3, последнюю версию высокоэффективной технологической платформы передачи мультимедиа NDI® IP, а также поддерживает более раннюю версию NDI®|HX 2 для широкой совместимости.
| Параметры устройства | |
| Функции ввода |
Поддерживаемые HDMI входные и сквозные сигналы:
8/10/12-битный цвет Входной и проходной 16-канальный встроенный звук SDI Вход и сквозной канал 8-канальный, 24-битный встроенный звук HDMI, частота дискретизации 192 кГц Входной аудиосигнал с разъема 3,5 мм LINE IN Вход SD/HD/3G BNC и сквозной канал Стандарты SD (ST 259)/HD (ST 292)/3Ga (ST 425)/3Gb (ST 425)/3Gb-DL(ST 425)/3Gb-DS(ST 425) Вход HDMI и сквозные интерфейсы: HDMI 1.4a, DVI-D |
| Особенности кодирования |
Двойное кодирование потока: основной поток и дополнительный поток Максимальный битрейт
H.264/H.265 (HEVC) поддерживает собственные CEA-608/608 с более чем 708 титрами Преобразование соотношения сторон видео двух потоков Кодирование 4 аудиопотока AAC Поддерживаемые битрейты аудио: 256/192/128/96/64/48/32/16 кбит/с. Выходной входной сигнал со встроенным аудио и линейным входом через LINE OUT Кодирование видео после деинтерлейсинга Сообщение H.265 (HEVC) SEI поддерживает перенос метки сигнала чередования |
| Потоковые функции |
Встроенная поддержка Facebook, Twitch и YouTube Поддерживаемые потоковые протоколы: RTSP/RTMP/RTMPS/SRT Caller/SRT Listener/NDI®|HX2/NDI®|HX 3/HLS/TS через UDP/TS через RTP/TVU ISSP Одновременные 6 сеансов по нескольким потоковым протоколам, включая 1 сеанс RTSP/SRT Listener/HLS/ISSP (если есть) или 2 сеанса NDI®|HX2 (если есть) 1 сеанс NDI®|HX3 Укажите видеопоток и аудиопоток для каждого сеанса потоковой передачи Планировщик для потоковых сервисов |
| Особенности записи |
Поддержка обычной записи и циклической записи Запись на внешнюю SD-карту, внешний USB-накопитель и сетевое хранилище (NFS/CIFS) Укажите видеопоток и аудиопоток для каждой задачи записи Загрузка записанных файлов через веб-интерфейс Видеозаписи в формате MP4, MOV или TS Планировщик для записи |
| Управление конфигурацией |
ЖК-монитор в режиме реального времени для отображения состояния системы и функции быстрого запуска/остановки записи/живого просмотра Зарегистрируйтесь в Magewell Cloud Удаленное управление через WebUI и Magewell Cloud Доступ к WebUI через ПК и смартфон Предоставление исчерпывающей информации об устройстве и рабочем состоянии в режиме реального времени через WebUI. Предварительный просмотр миниатюр видео через WebUI Добавьте до 8 наложений, включая текст, изображение и часы. Проверяйте статус потоковой передачи RTSP, SRT Caller и SRT Listener в режиме реального времени. Настройте параметры громкости и цвета, входные и выходные сигналы, профили кодирования, изображение без сигнала, соединение Ethernet и Wi-Fi, а также дату и время через WebUI. Работает как точка доступа Wi-Fi и станция Wi-Fi одновременно Обновление прошивки Поддержка веб-браузеров Microsoft Edge/Firefox/Chrome/Safari/Opera. Предоставление HTTP-API |
| Сетевые соединения |
Проводная сеть Ethernet: 10/100/1000 Мбит/с IEEE 802.3af PoE Wi-Fi 802.11 a/b/g/n/ac Мобильный широкополосный USB-модем 4G/5G (не входит в комплект) USB-сеть |
| Входные/выходные интерфейсы |

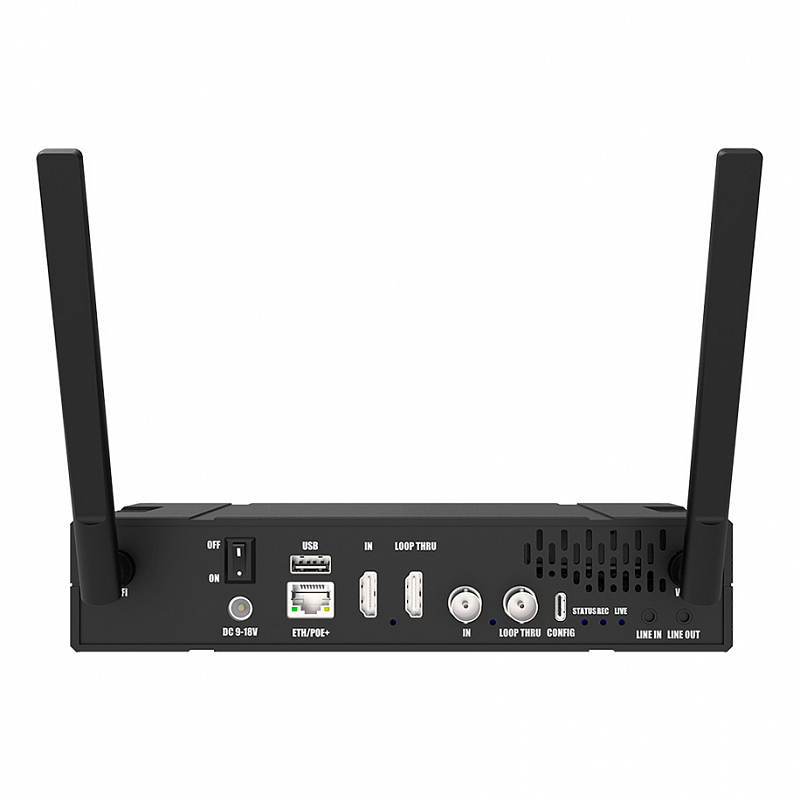

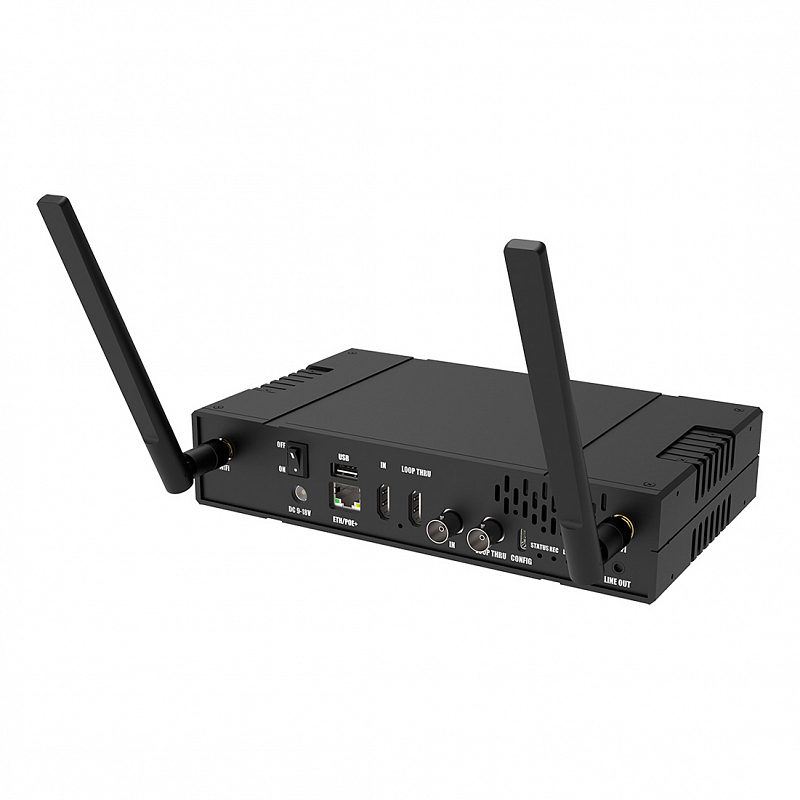

Вход SD/HD/3G BNC и сквозные интерфейсы Вход HDMI и сквозные интерфейсы 3,5 мм линейный вход 3,5 мм линейный выход USB Type-C (конфигурация) Слот для SD-карты 2 порта USB типа А |
| ЖК-дисплей и светодиодные индикаторы |

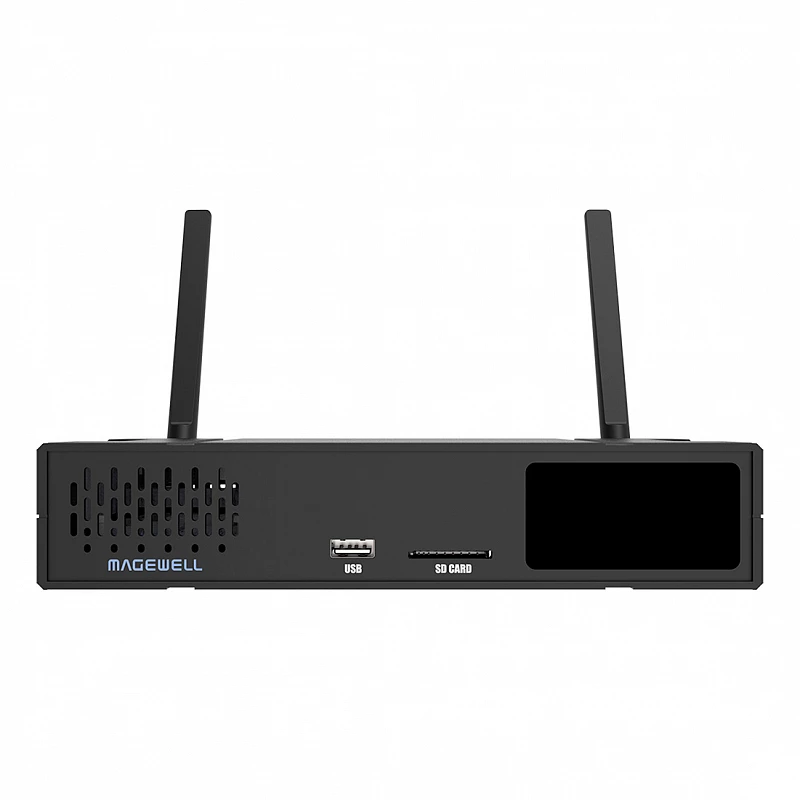

1,9-дюймовый ЖК-дисплей с разрешением 320x172 Мониторинг состояния системы в режиме реального времени через ЖК-дисплей Коснитесь сенсорного ЖК-экрана, чтобы использовать функции: начать/остановить запись/живые Светодиодные индикаторы показывают состояние питания, входного сигнала, записи и потоковой передачи |
| Общие параметры | |
| Электропитание и потребление |
9 ~ 18 В постоянного тока, максимальный ток: ~ 1,15 А Максимальная потребляемая мощность: 11,5 Вт |

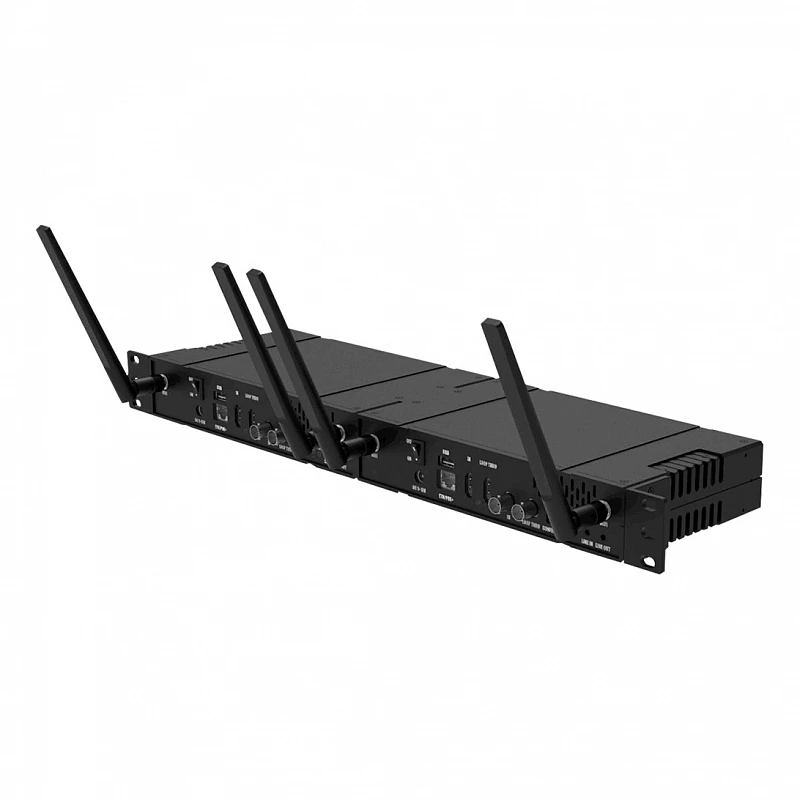

| Размеры | 214,9 мм х 128,2 мм х 44,55 мм Поддержка установки в стандартную стойку 1U с помощью комплекта для монтажа в стойку. |
| Аксессуары |
1 х адаптер питания постоянного тока с винтовой фиксацией 2 антенны Wi-Fi 1 х HDMI-кабель 7 винтов M2,5 1 х стопорная пластина 1 x 1U короткое крепление для стойки 2 x 1U длинные уши стойки |
| Окружающая среда |
Рабочая температура: от 0 до 40 градусов C Температура хранения: от –20 до 55 град С Относительная влажность: от 5% до 90% без конденсации |
HDCP 2.2
1920x1080 60 Гц
18 Гбит/с
Разрешение захваченного видео до 4K2K при 30 Гц.
Выходное разрешение до 1080P при 60 Гц.
Несколько потоков.
Совместимость с расширением PCIe Gen1.1 x1 через интерфейс USB3.0.
Совместимость с USB2.0.
