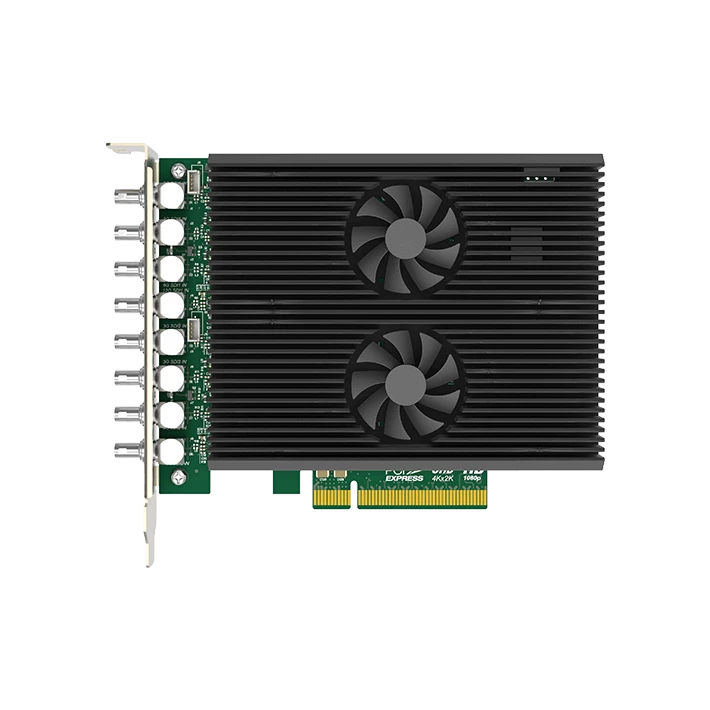

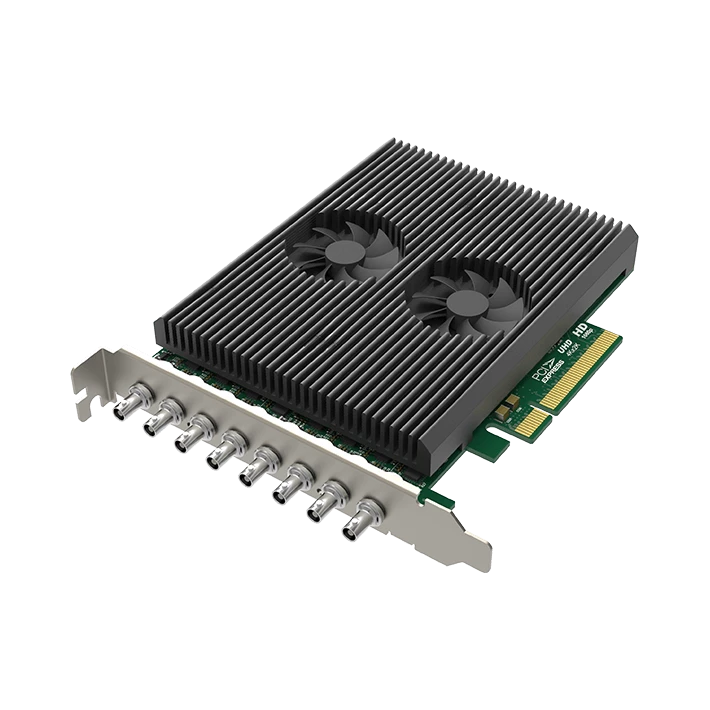

Устройство видеозахвата Magewell Pro capture dual SDI 4K Plus

Устройство видеозахвата Magewell Pro capture dual SDI 4K Plus

Код товара:
Появились вопросы о товаре?
Получить консультацию специалиста
  • Описание
  • Характеристики
  • Аксессуары
  • Документы

Захватите два сигнала 12G-SDI одним из следующих способов подключения:

  • Одноканальный 12G-SDI
  • Двухканальный 6G-SDI
  • Четырехканальный 3G-SDI

Интерфейсы устройства видеозахвата Magewell Pro capture dual SDI 4K Plus

Интерфейсы устройства видеозахвата Magewell Pro capture dual SDI 4K Plus
Поддерживаемые ОС

    Windows

    • Windows 7/8 / 8.1 / 10 / Server 2008 / Server 2008 R2 / Server 2012 / Server 2016 (x86 и x64)

    Linux (поддержка архитектуры x86, x64 и ARM)

    • Ubuntu 12.04 / 14.04 / 16.04 / 17.04 / 17.10 / 18.04 / 18.04 (x86 и x64)
    • CentOS 6.5 / 7 (x86 и x64)
    • Fedora 25/26/27 (x86 и x64)
    • Red Hat 6.5 и выше (x86 и x64)
    • Другая ОС Linux с версией ядра 2.6.35 и выше

    Mac

    • OS X 10.9 / 10.10 / 10.11
    • macOS 10.12 и выше / 10.14
Рекомендуемые ОС (проверено)

Windows

  • Windows 7 Ultimate / 8.1 Enterprise / 10 Enterprise / Server 2008 R2 DataCenter / Server 2012 R2 DataCenter / Server 2016 R2 DataCenter (x86 и x64)

Linux

  • Ubuntu 12.04 / 14.04 / 16.04 (x86 и x64)
  • Ubuntu 17.04 / 17.10 / 18.04 (x64)
  • CentOS 6.5 / 7.2 (x86 и x64)
  • Fedora 25/26 (x64)
  • Red Hat 6.5 (x86 и x64)

Mac

  • OS X 10.9.5 / 10.10 / 10.11.2 / 10.11.3 / 10.11.4
  • macOS 10.12 / 10.13.2 / 10.13.3 / 10.14.3 / 10.15
Поддерживаемые API

Windows

  • DirectShow
  • DirectKS
  • Wave API / DirectSound / WASAPI

Linux

  • V4L2
  • ALSA

macOS

  • AVCaptureSession
  • AudioUnit
Поддерживаемое ПО
  • Adobe Flash Media Encoder
  • Livestream
  • Microsoft Media Encoder
  • OBS
  • Skype
  • Vahana
  • VirtualDub
  • VidBlaster
  • Video Stitch
  • VLC
  • vMix
  • Wirecast
  • XSplit
Входные интерфейсы

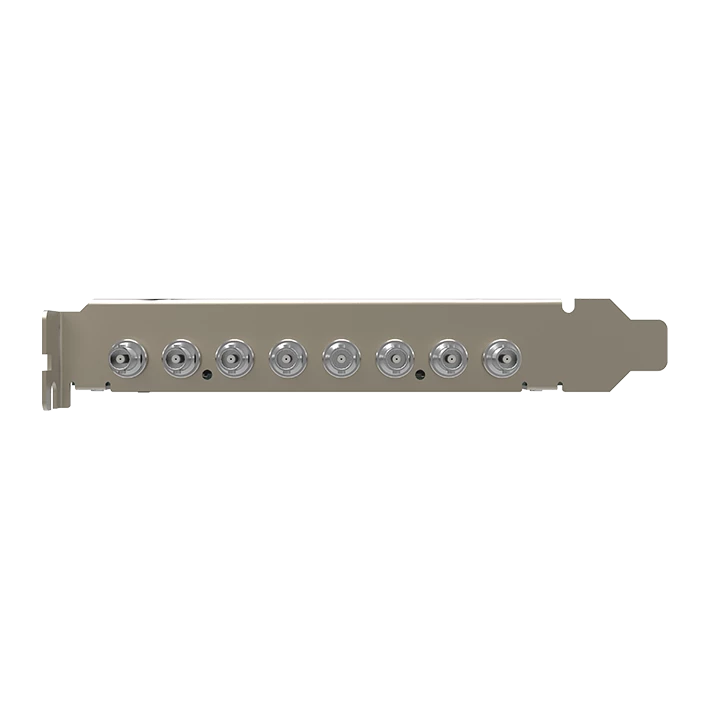

HD-BNC x8

  • Четыре разъема совместимы с SD / HD / 3G SDI
  • Два разъема совместимы с SD / HD / 3G / 6G SDI
  • Два разъема совместимы с SD / HD / 3G / 6G / 12G SDI
  • Поддержка ввода Single Link, Dual Link, Quad Link
Функции ввода
  • Поддержка разрешений входного видео до 4096x2160 пикселей
  • Автоматическое определение одиночного, двойного и четверного каналов
Функции SDI
  • Встроенный кабельный эквалайзер, увеличивающий длину кабеля следующим образом:
    • до 330 м для сигналов SD-SDI
    • до 190 м для сигналов HD-SDI
    • до 150 м для сигналов 3G-SDI
    • до 75 м для сигналов 6G-SDI
    • до 40 м для сигналов 12G-SDI
  • Поддержка SD / HD / 3Ga / 3Gb / 3Gb-DL / 3Gb-DS / 6G / 12G
  • Поддержка режима 2K (2048x1080) и 4K (4096x2160)
  • Поддержка выборки цветов RGB 4: 4: 4, YCbCr 4: 4: 4, YCbCr 4: 2: 2
  • Поддержка глубины цвета 10/12 бит
  • Поддержка извлечения идентификатора полезной нагрузки SMPTE 352
  • Поддержка до 8 (моно) аудиоканалов при 48 кГц
  • Поддержка извлечения информации о формировании звука и данных о состоянии канала
  • Поддержка скрытых субтитров через SDK
Форматы видеозахвата
  • Поддержка разрешения захвата изображения до 4096x2160 пикселей
  • Поддержка частоты кадров захвата до 144 кадров в секунду (фактическая частота кадров захвата может быть ограничена полосой пропускания PCIe и разрешением изображения)
  • Поддержка 8-битных форматов захвата 4: 2: 0: NV12, I420, YV12
  • Поддержка 8-битных форматов захвата 4: 2: 2: YUY2, YUYV, UYVY
  • Поддержка 8-битных форматов захвата 4: 4: 4: V308, IYU2, V408, BGR24, BGR32
  • Поддержка 10-битных форматов захвата 4: 4: 4: V410, Y410
  • Magewell Capture SDK поддерживает больше форматов захвата.
Возможности видеообработки
  • Два конвейера обработки видео с пропускной способностью ~ 720 Мпикс / с для каждого из них
  • Полная 10-битная обработка видео
  • Обрезка видео
  • Масштабирование видео
  • Деинтерлейсинг видео
    • Волна
    • Смешать верхнее и нижнее поля
    • Только верхнее поле
    • Только нижнее поле
  • Преобразование соотношения сторон видео
    • Автоматический или ручной выбор формата изображения на входе
    • Автоматический или ручной выбор соотношения сторон захвата
    • Три режима преобразования формата изображения: игнорировать (анаморфный), обрезать или заполнять (почтовый ящик или столбец)
    • Преобразование цветового формата видео
    • Автоматический или ручной выбор формата входного цвета и диапазона квантования
    • Автоматический или ручной выбор формата цвета захвата, диапазона квантования и диапазона насыщенности
    • Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020
    • Поддержка ограниченного или полного диапазона квантования
    • Поддержка ограниченного, полного и расширенного диапазона насыщенности
    • Преобразование частоты кадров видео
  • Состав экранного меню видео
    • Поддержка изображений экранного меню PNG (до 4096x2160)
    • Поддержка динамической загрузки изображения OSD RGBA через SDK
Поддержка нескольких устройств на одном компьютере
  • Поддержка нескольких карт, подключенных к одной системе
  • Встроенный поворотный переключатель для установки номера карты с 16 позициями от 0 до F.
  • В дереве аппаратных устройств системы будет отображаться «01: Pro Capture Dual SDI 4K +», когда поворотный переключатель установлен в положение 1 и т. д.
  • Имена видео и аудио устройств, отображаемые в вашем программном обеспечении, будут включать номер карты (устанавливается поворотным переключателем).
SDK
  • SDK USB Capture обеспечивает различные функции, включая извлечение состояния сигнала, конфигурацию захвата и т. д.
Множественные потоки захвата
  • Неограниченные потоки захвата для любого одного входного канала
  • Независимое кадрирование, соотношение сторон, формат цвета, разрешение, частота кадров, деинтерлейсинг, регулировка цвета и настройки экранного меню для каждого отдельного потока
  • Поддержка сверхнизкой задержки
    • Задержка 64 строк видео
    • Режим частичного уведомления в SDK
    Отметка времени и синхронизация аудио / видео
    • Аппаратные часы с высоким разрешением 100 нс
    • Аудиокадры (192 аудиосэмпла) и видеокадры отмечены аппаратными часами
    • Аппаратные часы могут быть синхронизированы между картами (через SDK)
    Захват видео SG-DMA
    • ~ 1600 МБ / с на канал DMA в системе PCIe 2.x
    • ~ 800 МБ / с на канал DMA в системе PCIe 1.x
    • Поддержка автоматического определения мозаичной поверхности графического процессора Intel
    • Поддержка DirectGMA для чипсетов видеоадаптеров AMD
    • Поддержка GPUDirect для набора микросхем видеоадаптера Nvidia
    SDK
    • Magewell Capture SDK для простой интеграции, максимальной гибкости и производительности
    Настройки драйвера Windows
    • Всеми параметрами можно управлять с помощью трех уровней ключа реестра: глобального уровня, уровня продукта и уровня устройства.
    • Названия фильтров видео, аудио, кроссбара можно настроить с помощью ключей реестра.
    Обновление прошивки
    • Возможность одновременного обновления нескольких карт в одной системе
    • Карты можно обновлять без отключения питания системы (в большинстве случаев даже перезагрузка не требуется)
    • Безопасное обновление. Если во время обновления микропрограммы произойдет отключение питания или произойдет сбой системы, она автоматически восстановится до исходной версии
    Светодиодные индикаторы
    • Светодиоды состояния показывают рабочее состояние каждого канала:
    • Медленно пульсирует: холостой ход
    • Вкл: входной сигнал заблокирован
    • Выкл .: входной сигнал разблокирован
    • Мигает дважды: сбой памяти или сбой конфигурации FPGA
    Формфактор
    • Низкопрофильная дополнительная карта PCIe x8
    • 127,89 мм x 102,92 мм (без кронштейна PCI)
    Потребляемая мощность

      Максимальный ток при 12 В:

      • 4 порта 3G SDI: ~ 1,42 А
      • 2 порта 6G SDI: ~ 1,41 А
      • 1 x 12G SDI: ~ 1,42 А

      Максимальный ток при 3,3 В:

      • 4 порта 3G SDI: ~ 1,84 А
      • 2 порта 6G SDI: ~ 1,73 А
      • 1 x 12G SDI: ~ 1,66 А
      Максимальная потребляемая мощность:
      • 4 x 3G SDI: ~ 23,05 Вт
      • 2 x 6G SDI: ~ 22,62 Вт
      • 1 x 12G SDI: ~ 22,52 Вт
    Требования к окружающей среде
    • Рабочая температура: от 0 до 40 градусов C
    • Температура хранения: от –20 до 70 ° C.
    • Относительная влажность: от 5% до 90% без конденсации
