Эволюция потолочной акустики — от трансляционных линий к сетевым протоколам AV-over-IP

Современная аудиовизуальная инфраструктура офисов, торговых центров и переговорных пространств уже давно вышла за рамки простой трансляции звука. Если внешне потолочная акустика практически не изменилась, оставаясь лаконичным элементом интерьера, то технологическая база внутри устройств претерпела фундаментальную трансформацию. Сегодня выбор системы озвучивания — это не только вопрос качества излучателей, но прежде всего выбор архитектуры передачи данных, которая определяет гибкость и стоимость эксплуатации объекта на годы вперёд.

В данном материале мы проанализируем текущие технологические парадигмы, разберём принципиальные различия между классическими и инновационными решениями, а также определим критерии выбора оборудования для конкретных бизнес-задач .

Форм-фактор: встраиваемая или подвесная акустика?

Прежде чем перейти к выбору сетевых протоколов и архитектуры подключения, необходимо определиться с базовым физическим исполнением системы. В потолочных решениях этот выбор сводится к двум основным форм-факторам — классическим встраиваемым и подвесным громкоговорителям.

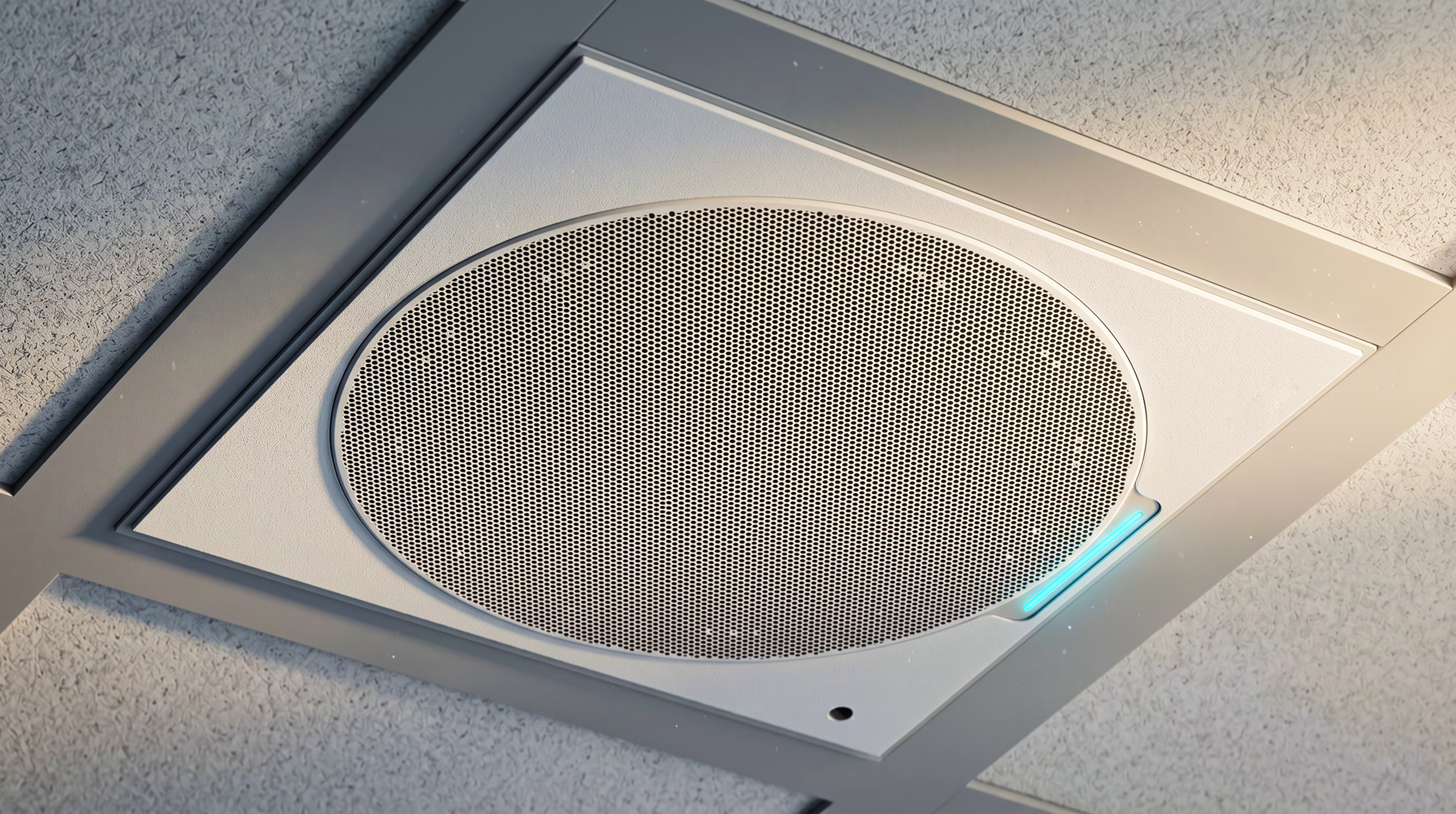

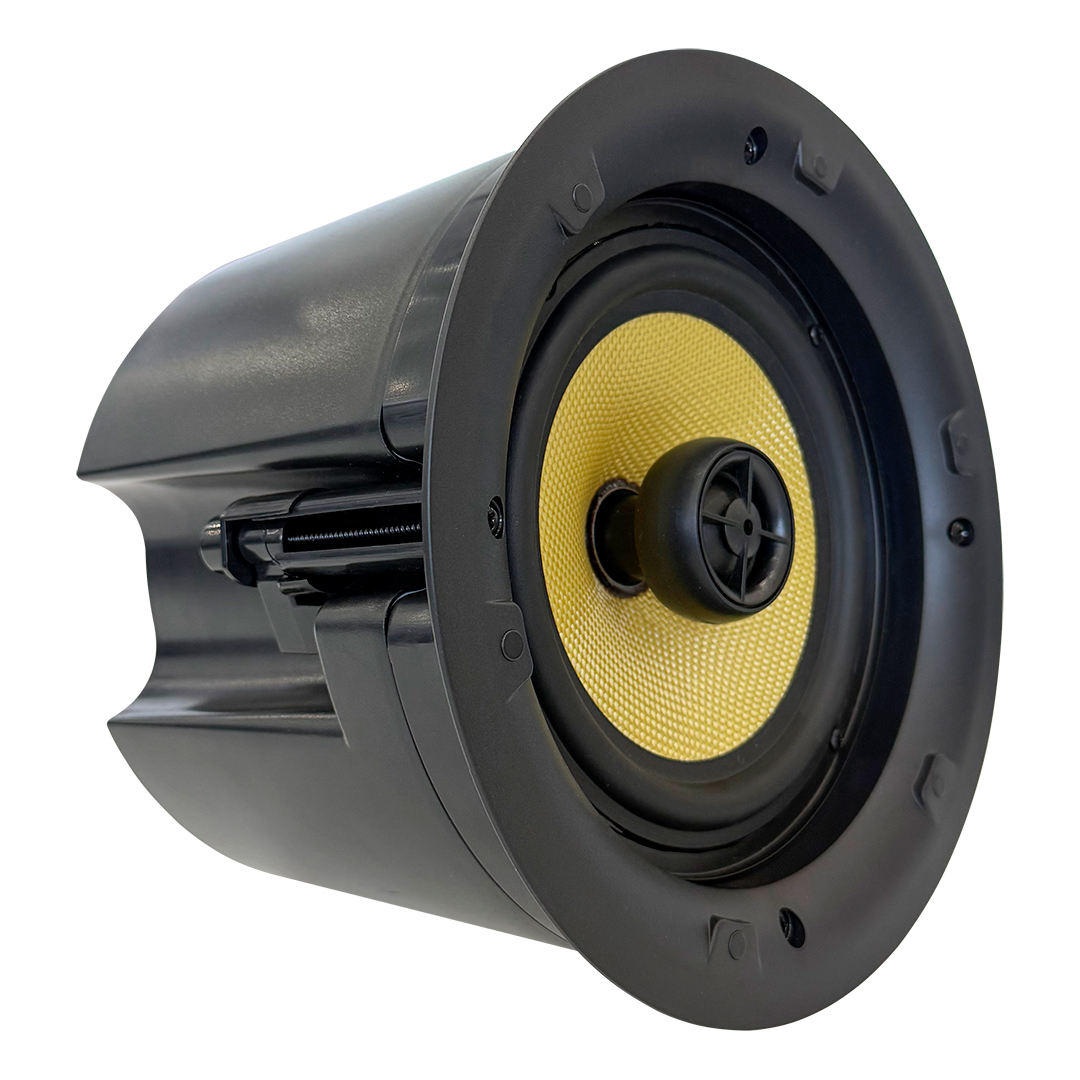

Принципиальное отличие между ними заключается исключительно в конструкции корпуса. Внутренняя начинка и сами динамические головки звукоизлучателей в обоих случаях, как правило, абсолютно идентичны. Встраиваемая (потолочная) система не требует особого визуального оформления, поскольку все её технические элементы прячутся в запотолочное пространство, оставляя видимой снизу лишь декоративную акустическую решётку.

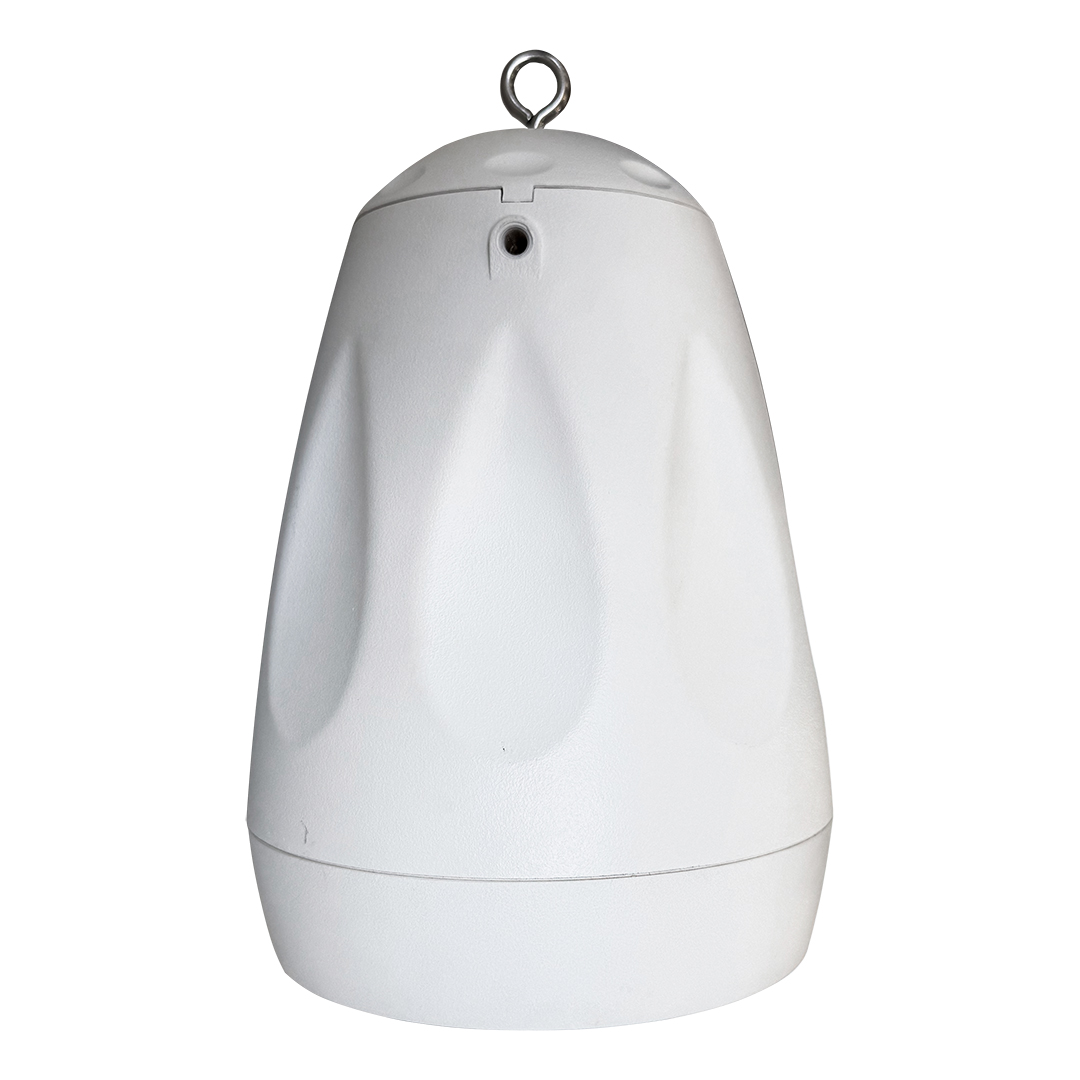

Подвесные системы применяются в помещениях с высокими открытыми потолками или там, где присутствует «второй свет». К дизайну их корпуса предъявляются совершенно иные требования: такой громкоговоритель должен выглядеть эстетично при взгляде со всех сторон, включая верхнюю часть, чтобы визуально скрыть точки подключения проводов.

С точки зрения равномерности озвучивания коммерческих пространств принципиальной разницы между этими форм-факторами нет. Выбор диктуется не акустикой, а исключительно конструктивом самого потолка, техническими ограничениями монтажа и, что немаловажно, требованиями дизайн-проекта интерьера. Определившись с тем, как система будет интегрирована в пространство физически, можно переходить к главному — выбору её технологического ядра.

Архитектура систем — три подхода к интеграции

Выбор технологии подключения является критическим этапом проектирования. На текущий момент в профессиональной среде сосуществуют три основных подхода, каждый из которых имеет чётко очерченную область применения.

Низкоомное подключение (Low-Impedance)

Классическая схема с импедансом 4–16 Ом. Несмотря на высокое качество передачи аудиосигнала, в коммерческом секторе она используется крайне ограниченно. Основное препятствие — физические ограничения: параллельное подключение более двух-четырёх громкоговорителей создаёт критическую нагрузку на усилитель, а падение мощности на длинных кабельных трассах делает систему неэффективной для распределённых пространств. Это решение остаётся прерогативой малых локальных зон с высокими требованиями к качеству звука (например, VIP-зал или кабинет директора).

100-вольтовые трансляционные линии (Constant Voltage)

Проверенный стандарт для распределённых систем озвучивания. Принцип работы основан на использовании повышающих трансформаторов в усилителе и понижающих в каждой акустической системе.

— Преимущества: возможность подключения десятков устройств на одну линию протяжённостью в сотни метров без потери качества. Расчёт нагрузки предельно прост: суммарная мощность громкоговорителей должна составлять не более 80% мощности канала усилителя.

— Ограничения: полное отсутствие гибкости. Все акустические системы на одной линии транслируют идентичный контент с одинаковым уровнем громкости. Любое изменение зонирования требует ручной регулировки громкости на конкретном громкоговорителе или физического перекладывания кабеля и изменения коммутации в серверной.

AV-over-IP и протокол Dante

Вершина современной интеграции. В этой парадигме акустическая система перестаёт быть просто исполнительным устройством и становится полноценным сетевым узлом с собственным IP-адресом и встроенным усилителем. Питание и передача данных осуществляются по единому кабелю «витая пара» (технология PoE).

Эксклюзивность решений на базе Dante/AES67 заключается в следующем:

— Программное управление: создание звуковых зон любой конфигурации происходит в цифровой среде. Громкоговорители в одном помещении могут быть объединены или разделены кликом мыши без вмешательства в кабельную сеть.

— Масштабируемость: новые точки звука добавляются в существующую ИТ-сеть так же просто, как IP-телефоны.

— Межбрендовая совместимость: стандарт Dante позволяет объединять устройства разных производителей в единую экосистему, что исключает привязку заказчика к одному вендору.

Критерии выбора под конкретные задачи

Корпоративный сектор (офисы, конференц-залы)

Для современных Agile-пространств и переговорных комнат приоритетным является протокол Dante. Высокая стоимость оборудования нивелируется низкими затратами на интеграцию в существующую ИТ-сеть и возможностью мгновенной переконфигурации зон под нужды бизнеса. Кроме того, сетевые системы проще интегрируются с микрофонными массивами и системами видеоконференцсвязи, обеспечивая единую среду управления.

Масштабные объекты (торговые центры, спортивные арены, вокзалы)

Здесь экономически оправдано использование 100-вольтовых систем. Когда задача сводится к трансляции фоновой музыки и голосовых объявлений на огромных площадях с сотнями громкоговорителей, индивидуальное управление каждым из них становится избыточным. Простая, надёжная и недорогая в реализации трансляционная линия здесь остаётся вне конкуренции.

Инженерные особенности монтажа

Эффективность системы зависит не только от протокола, но и от учёта конструктивных особенностей объекта.

— Запотолочное пространство: одной из главных проблем при монтаже является нехватка высоты между фальшпотолком и перекрытием из-за инженерных коммуникаций. В таких случаях нередко применяются специализированные системы со смещённым излучателем. В них он расположен под углом, что позволяет монтировать корпус в стороне от препятствия (например, воздуховода), сохраняя при этом требуемую направленность звука.

— Тип корпуса:

•  Закрытый корпус (Closed-back): обеспечивает качественное воспроизведение низких частот и звукоизоляцию, предотвращая распространение звука в соседние помещения через потолок.
•  Открытый корпус (Open-back): оптимален для систем оповещения и речевой трансляции, где важна экономическая эффективность и высокая чувствительность.

— Акустическое моделирование: для исключения зон «звуковой тени» и борьбы с эхом в помещениях со стеклом и бетоном необходимо предварительное моделирование в специализированном ПО (например, EASE). Это позволяет математически точно рассчитать количество и расположение точек звука для достижения индекса разборчивости речи (STI) выше 0,55.

Заключение

Инвестиции в потолочную акустику — это выбор между краткосрочной экономией и долгосрочной эффективностью. Для простых сценариев 100-вольтовые системы остаются надёжным рабочим инструментом. Однако в условиях цифровой трансформации бизнеса системы AV-over-IP на базе Dante становятся индустриальным стандартом, обеспечивая беспрецедентный уровень контроля и масштабируемости.

Компания ipvs, обладая более чем двадцатилетним опытом системной интеграции, реализует проекты любой сложности — от локальных переговорных комнат до комплексного оснащения спортивных арен и торговых центров. Экспертиза наших инженеров позволяет подобрать оптимальное решение, которое органично впишется в технологический процесс и бюджет вашего объекта.
