Плата видеозахвата Magewell Flex I/O SDI 4i2o
Архив

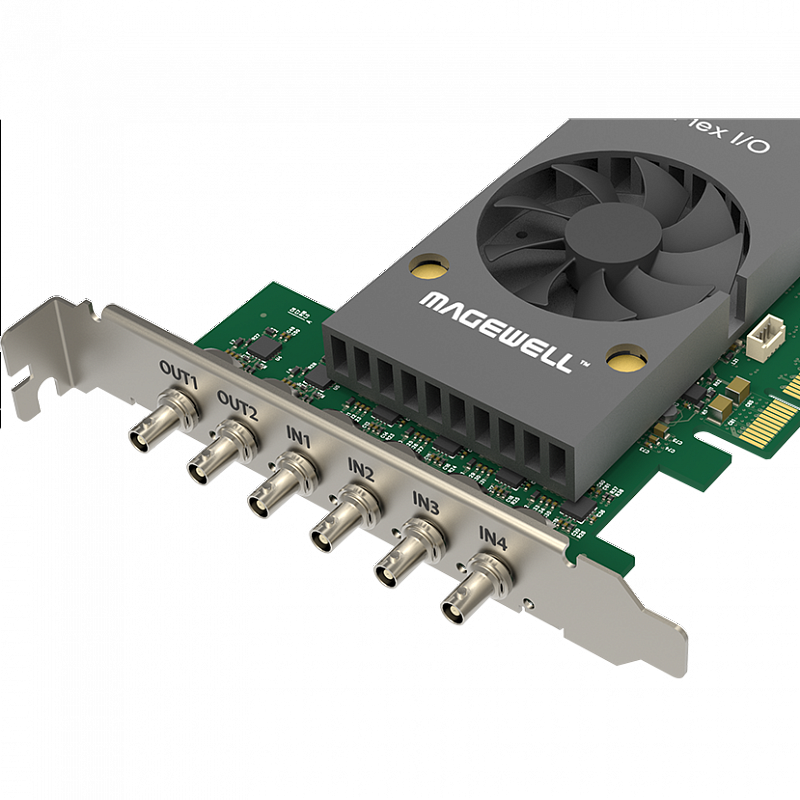

Плата видеозахвата Magewell Flex I/O SDI 4i2o: купить в Москве
Плата видеозахвата Magewell Flex I/O SDI 4i2o: купить в Москве

Плата видеозахвата Magewell Flex I/O SDI 4i2o

Код товара:
Наличие: Уточняйте у менеджеров
Сравнить
Появились вопросы о товаре?
Получить консультацию специалиста
Получить консультацию специалиста
  • Описание
  • Характеристики
  • Аксессуары
  • Документы

Описание платы захвата Magewell Flex I/O SDI 4i2o

Magewell Flex I/O SDI 4i2o – четырехканальная плата захвата SDI видео/аудио с четырьмя SDI входами и двумя SDI выходами, поддерживающая разрешение до 2K (2048×1080), совместимая с Windows, Linux.

Может производить следующие операции:

  • Захватывать одновременно 4 канала SD/HD/3G/2K SDI + встроенное аудио
  • Воспроизводить одновременно 2 канала SD/HD/3G/2K SDI + встроенное аудио

Интерфейсы Magewell Flex I/O SDI 4i2o

Интерфейсы Magewell Flex I/O SDI 4i2o

Основные функции Magewell Flex I/O SDI 4i2o

Поддержка PCIe 2.0
Поддержка PCIe 2.0
Совместимо с Windows
Совместимо с Windows
Совместимо с Linux
Совместимо с Linux
Поворотный переключатель
Поворотный переключатель
Светодиодный индикатор
Светодиодный индикатор
Возможность работы нескольких устройств на одном хосте
Возможность работы нескольких устройств на одном хосте
Временная метка оборудования
Временная метка оборудования
Монтажное отверстие
Монтажное отверстие
Обновление прошивки
Обновление прошивки
Общий драйвер
Общий драйвер
Непрерывная работа в режиме 24 x 7
Непрерывная работа в режиме 24 x 7
Высокоскоростная память
Высокоскоростная память
Поддержка режима низкой задержки
Поддержка режима низкой задержки
Гарантия 3 года
Гарантия 3 года

Функции захвата Magewell Flex I/O SDI 4i2o

Поддержка разрешения 2k-60 Гц
Поддержка разрешения 2k-60 Гц
Масштабирование вверх/вниз 1080/720
Масштабирование вверх/вниз 1080/720
Поддержка режима передачи SG-DMA
Поддержка режима передачи SG-DMA
Поддержка деинтерлейсинга
Поддержка деинтерлейсинга
Несколько потоков
Несколько потоков
Автоматическое определение входного сигнала
Автоматическое определение входного сигнала
Обработка видео высокой четкости
Обработка видео высокой четкости
Настройки изображения
Настройки изображения
Различные цветовые пространства вывода
Различные цветовые пространства вывода
Функции экранного меню
Функции экранного меню
Вывод временного кода
Вывод временного кода

Функции воспроизведения Magewell Flex I/O SDI 4i2o

Поддержка разрешения 2k-60 Гц
Поддержка разрешения 2k-60 Гц
Масштабирование вверх/вниз 1080/720
Масштабирование вверх/вниз 1080/720
Поддержка режима передачи SG-DMA
Поддержка режима передачи SG-DMA
Вывод временного кода
Вывод временного кода
Несколько потоков
Несколько потоков
Обработка видео высокой четкости
Обработка видео высокой четкости
Настройки изображения
Настройки изображения
Различные цветовые пространства вывода
Различные цветовые пространства вывода
Поддерживаемые ОС
  • Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)
  • Linux (Ubuntu 12.04–16.10, CentOS 7)
Поддерживаемые API Windows
  • DirectShow
  • DirectKS
  • Wave API/DirectSound/WASAPI
Linux
  • V4L2
  • ALSA
Поддерживаемое ПО
  • VLC
  • VirtualDub
  • OBS
  • xSplit
  • vMix
  • VidBlaster
  • Wirecast
  • Microsoft Media Encoder
  • Adobe Flash Media Encoder
  • Любое другое программное обеспечение для кодирования / потоковой передачи DirectShow, V4L2, QuickTime
Входные интерфейсы 4x HD-BNC
  • SD/HD/3G SDI
Интерфейс подключения к компьютеру
  • PCIe Gen2 x4
Выходные интерфейсы 2x HD-BNC
  • SD/HD/3G SDI
Функции ввода
  • Встроенный кабельный эквалайзер, поддерживающий длину кабеля до 230 м для сигналов HD-SDI
  • Поддержка стандартов SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS
  • Поддержка режима 2K (2048 × 1080)
  • Поддержка выборки RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
  • Поддержка 3Gb-DL. Объединенный входной канал 1 и 2 или 3 и 4 с одной двойной связью для ввода
  • Поддержка 10/12-битной глубины цвета
  • Поддержка извлечения идентификатора полезной нагрузки SMPTE 352
  • Поддержка до 16-ти аудиоканалов на частоте 48 кГц
  • Поддержка извлечения аудиоинформации и статуса канала
  • Поддержка извлечения временного кода
  • Поддержка получения данных ANC (вспомогательные данные)
  • Ограниченная поддержка 3Gb-DS: можно захватить только первый поток
Форматы видеозахвата
  • Поддержка захвата изображения разрешением до 2048 × 1080 пикселей
  • Поддержка формата захвата 4:2:0 8-бит: NV12, I420, YV12
  • Поддержка формата захвата 4:2:2 8-бит: YUY2, YUYV, UYVY
  • Поддержка формата захвата 4:4:4 8-бит: V308, IYU2, V408, BGR24, BGR32
  • Поддержка формата захвата 4:4:4 10-бит: V410, Y410
  • Дополнительный формат захвата можно установить с помощью Flex I/O SDK (на основе DirectKS)
Возможности видеообработки
  • Видеопроцессоры с пропускной способностью 180 Мп/с
  • Полная поддержка 10-битной обработки
  • Обрезка видео
  • Масштабирование видео
    • Деинтерлейсинг видео
    • Слияние
    • Слить верхнее и нижнее поле
    • Только верхнее поле
    • Только нижнее поле
    Преобразование пропорций видео
    • Автоматический или ручной выбор входного формата
    • Автоматический или ручной выбор коэффициента захвата
    • Три режима преобразования пропорций: Игнорировать (Anamorphic), Обрезка или Заполнение (Letterbox или Pillarbox)
    Преобразование цветового формата видео
    • Автоматический или ручной выбор входного цветового формата и диапазона квантования
    • Автоматический или ручной выбор формата захвата, диапазона квантования и диапазона насыщения
    • Поддержка форматов RGB, YCbCr 601, YCbCr 7090
    • Поддержка ограниченного или полного диапазона квантования
    • Поддержка ограниченного, полного и расширенного диапазона насыщенности
      • Преобразование частоты кадров Композиция экранного меню
    • Поддержка PNG-изображения экранного меню (до 2048 × 2160)
    • Поддержка динамической загрузки изображения RGBA экранного меню через SDK
Предоставление нескольких потоков захваченного видео
  • Для любого входного канала можно подать несколько потоков на компьютер
  • Независимые: обрезка, соотношение сторон, цветовой формат, разрешение, частота кадров, деинтерлейсинг, регулировка цвета и настройки экранного меню для каждого отдельного потока
Видеозахват SG-DMA
  • ~ 400 Мбайт/с на канал DMA в системе PCIe 2.0
  • ~ 200 Мбайт/с на канал DMA в системе PCIe 1.0
  • Поддержка автоматического обнаружения графического процессора Intel
  • Поддержка DirectGMA byAMD GPU
  • Поддержка GPUDirect графическим процессором Nvidia
Возможности воспроизведения видео
  • Встроенный драйвер кабеля, поддерживающий длину кабеля до 230 м для сигналов HD-SDI
  • Поддержка стандартов SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS
  • Поддержка режима 2K (2048 × 1080)
  • Поддержка выборки RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
  • Поддержка 3Gb-DL. Объединениее двух выходных каналов в один двухканальной для вывода
  • Поддержка 10/12-битной глубины цвета
  • Поддержка до 16 аудиоканалов на частоте 48 кГц
  • Поддержка вывода таймкода
  • Поддержка вывода пользовательских данных ANC
Форматы воспроизведения видео
  • Поддержка разрешения видео до 2048 × 1080
  • Поддержка форматов вывода 4:2:0 8-бит: NV12, I420
  • Поддержка форматов вывода 4:2:2 8-бит: YUY2, UYVY
  • Поддержка форматов вывода 4:4:4 8-бит: V308, IYU2, V408, BGR24, BGR32
  • Поддержка форматов вывода 4:4:4 10-бит: V410, Y410
Возможности обработки видеозахвата
    Видеопроцессоры с пропускной способностью 180 Мп/с
    Полная поддержка 10-битной обработки
    Обрезка видео
    Масштабирование видео
    Преобразование пропорций видео
    Преобразование пропорций видео
    • Автоматический или ручной выбор входного формата
    • Автоматический или ручной выбор коэффициента захвата
    • Три режима преобразования пропорций: Игнорировать (Anamorphic), Обрезка или Заполнение (Letterbox или Pillarbox)
    Преобразование цветового формата видео
    • Автоматический или ручной выбор входного цветового формата и диапазона квантования
    • Автоматический или ручной выбор формата захвата, диапазона квантования и диапазона насыщения
    • Поддержка форматов RGB, YCbCr 601, YCbCr 7090
    • Поддержка ограниченного или полного диапазона квантования
    • Поддержка ограниченного, полного и расширенного диапазона насыщенности
      • Преобразование частоты кадров
Воспроизведение видео SG-DMA
  • ~ 400 Мбит/с на канал DMA в системе PCIe 1.x
  • ~ 600 Мбайт/с на канал DMA в системе PCIe 2.x
  • Поддержка DirectGMA byAMD GPU
  • Поддержка GPUDirect графическим процессором Nvidia
Поддержка нескольких устройств на одном компьютере
  • Поддержка нескольких карт, подключенных к одной системе
  • Встроенный поворотный переключатель для установки номера карты, с 16 позициями от 0 до F
  • В дереве системного устройства появится «01: Flex I / O 4i2o», если для поворотного переключателя установлено значение 1 и т. д.
  • Названия видео и аудио устройств, отображаемые в вашем программном обеспечении, будут включать номер карты (установленный поворотным переключателем)
Поддержка ультранизкой задержки
  • Задержка 64-х видеолиний
  • Режим частичного уведомления в SDK
Временнаяя метка и синхронизация
  • Временнаяя метка и синхронизация аудио/видео
  • Аппаратные 100 нс часы с высоким разрешением
  • Аудиокадры (192 выборки) и видеокадры настраиваются аппаратными часами
  • Аппаратные часы могут быть синхронизированы по картам (через SDK)
SDK
  • Flex I/O SDK для DirectShow предоставляет разработчику быстрый способ интеграции расширенных функций карт (Windows)
  • Flex I/O SDK для DirectKS предоставляет разработчику максимальную гибкость и высокую производительность (Windows)
Драйверы для Windows
  • Все параметры могут управляться тремя уровнями ключа реестра: глобальный уровень, уровень продукта и уровень устройства. Видео, аудио, имена фильтров перекрестных фильтров можно настроить с помощью разделов реестра
Обновление прошивки
  • Одновременно можно обновлять несколько карт в одной системе
  • Карты могут быть обновлены без отключения питания системы.
  • Безопасное обновление. Если при обновлении прошивки произойдет отключение питания или сбой системы, он автоматически восстановится до начальной версии. Эта функция доступна только для прошивки версии 1.21 и выше.
Светодиодный индикатор
  • Светодиоды состояния показывают рабочее состояние каждого канала: холостой ход, входной сигнал заблокирован, сбой в памяти или неудача конфигурации FPGA.
Форма и размеры
  • 140 x 91 мм (без кронштейна PCI)
Потребляемая мощность
  • Максимальный ток при 12 В: нет данных
  • Максимальный ток при 3.3 В: нет данных
  • Максимальная потребляемая мощность: нет данных
Условия окружающей среды
  • Рабочая температура: от 0 до 40°C
  • Температура хранения: от -20 до 70°C
  • Относительная влажность: от 5% до 90% без конденсации
PDF
Magewell-Flex-I-O-SDI-4i2o
300.10 Кб
Скачать
