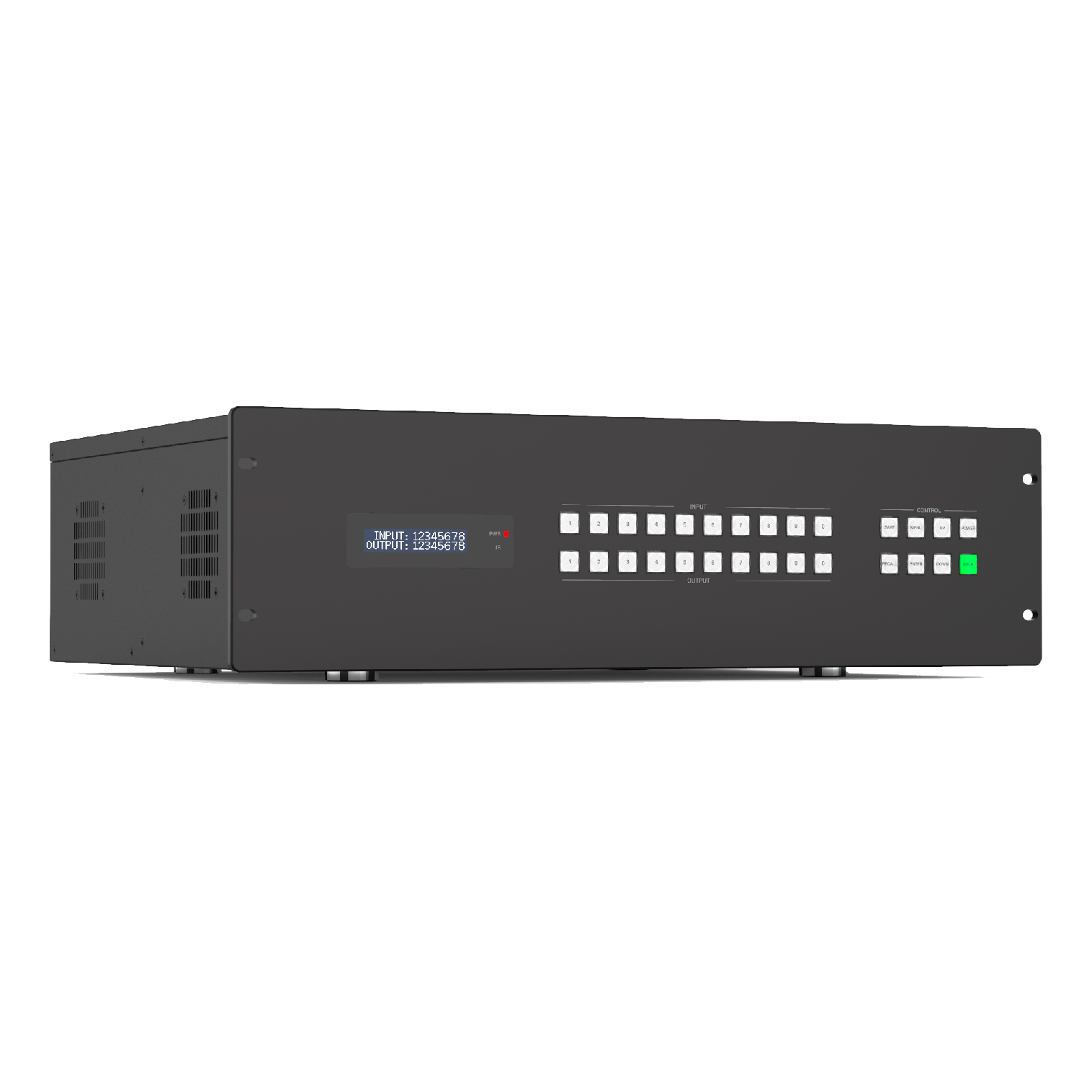

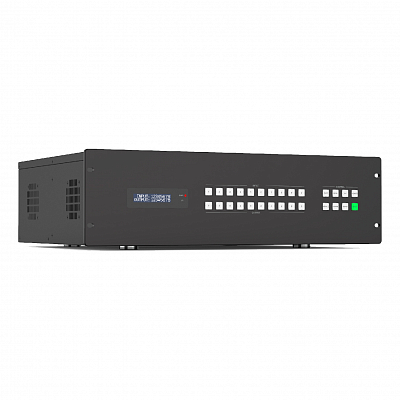

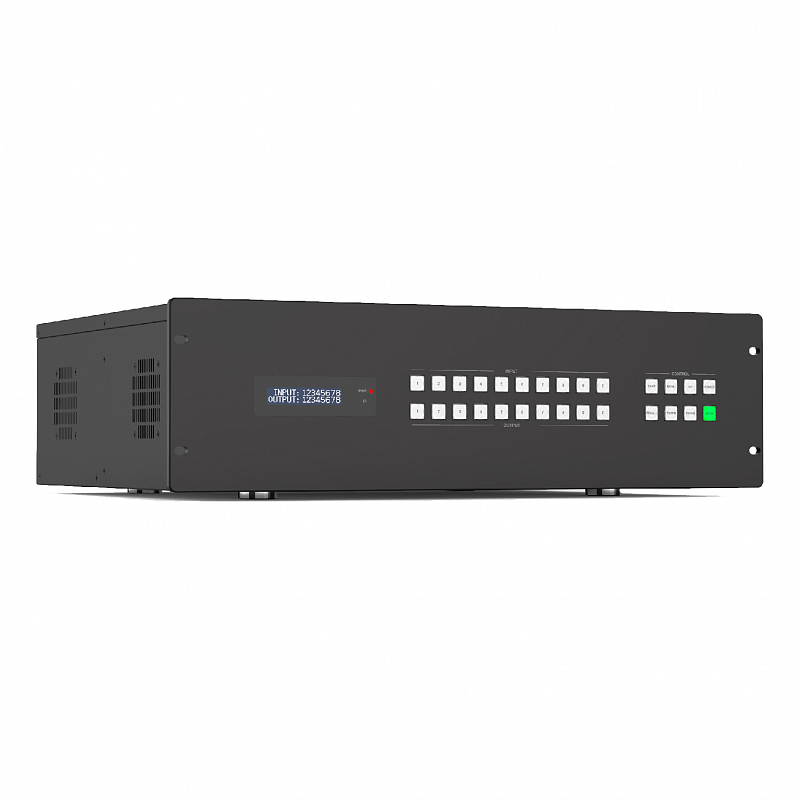

Шасси матричного коммутатора 16х16 Prestel SSM-1616DCVW
Новинка
Шасси матричного коммутатора 16х16 Prestel SSM-1616DCVW: купить в Москве
Шасси матричного коммутатора 16х16 Prestel SSM-1616DCVW: купить в Москве
Шасси матричного коммутатора 16х16 Prestel SSM-1616DCVW: купить в Москве

Шасси матричного коммутатора 16х16 Prestel SSM-1616DCVW

Код товара:
Наличие: Уточняйте у менеджеров
Появились вопросы о товаре?
Получить консультацию специалиста
  • Описание
  • Характеристики
  • Аксессуары
  • Документы

Бесшовный матричный коммутатор Prestel SSM-1616DCVW

Это модульный бесшовный матричный коммутатор 16х16 с резервным питанием, поддерживающий различные виды коммутации и распределения аудио- и видеосигналов, интегрированную функцию видеостены и систему управления.

Бесшовный матричный коммутатор Prestel SSM-1616DCVW поддерживает до 16х16 входов и выходов сигнала. Аудио- и видеоматрица использует аппаратный высокоскоростной чип матричного переключения, который имеет высокую интеграцию, стабильную систему, без сжатия/потери/задержки сигнала. Передовая технология полной цифровой обработки сигнала может обеспечить обработку сигнала без искажений и наилучшее качество изображения для устройств отображения.

Обеспечивает вход/выход до 4Kx2K@60 Гц YCbCr 4:4:4 24 бит и произвольную маршрутизацию различных сигналов. Поддерживает HDMI 2.0b, пропускную способность видео 18 Гбит/с, глубину цвета до 12 бит. Матрица использует структуру подключаемых карт, которая гибка и удобна для установки. Поддерживает карты ввода/вывода HDMI, DVI-U (DVI/YPbPr/CVBS), VGA, 3G/HD/SDI, HDBaseT и оптоволоконные карты ввода/вывода. Одна карта с четырьмя каналами, поддерживаются карты серий 2K и 4K. Карты ввода поддерживают встраивание звука, а карты вывода поддерживают извлечение звука, обеспечивая максимальную поддержку аудиосистемы во всей системе. Поддерживает несколько методов управления, таких как кнопки на передней панели (с ЖК-экраном), ИК-пульт дистанционного управления, сигналы RS-232, локальная сеть, инструменты ПК или веб-интерфейс управления.

Встроенная функция видеостены может реализовать любой режим сращивания в диапазоне 16 общих выходных каналов, предоставляя готовое решение для распределения и обработки видеосигналов с различными форматами в различных отраслях.

Встроенная система управления объединяет несколько интерфейсов управления и интеллектуальные модули графического интерфейса управления, которые могут быть напрямую вызваны пользователями.

Эта матрица применима к видеоконференциям, энергетике и электроснабжению, тюрьмам, умным городам, государственным службам, водному хозяйству и гидрологии, метеорологии и слежению за землетрясениями, управлению предприятием, металлургии и сталелитейной промышленности, банковскому делу и финансам, общественной безопасности и транспорту, выставкам, производственному планированию, радио и телевидению, образованию и научным исследованиям и другим областям.

Особенности Prestel SSM-1616DCVW

  • Совместимость с HDMI 2.0b и HDCP 2.2
  • Пропускная способность видеосигнала HDMI 18 Гбит/с, до 4K60 YCbCr 4:4:4 24 бит
  • Структура подключаемых карт (одна карта с четырьмя каналами)
  • Поддержка 16-канальных входов и выходов видеосигнала

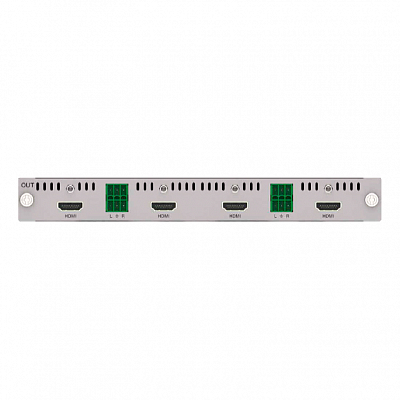

  • Поддержка карт ввода/вывода с HDMI, DVI-U (DVI/YPbPr/CVBS), VGA, 3G/HD/SD-SDI, HDBaseT и оптоволокно
  • Разрешение видео до 1920×1200p60 Гц (карты серии 2K), 3840x2160p60hz (карты серии 4K)
  • Плавное переключение без разрывов изображения, черного экрана или мерцания в процессе переключения
  • Благодаря технологии сращивания видеостен Gen-Lock задержка между любым выходным каналом составляет менее 0,1 мс
  • Любые режимы сращивания 16x16, подходят для ЖК/светодиодных видеостен
  • Несколько выходных разрешений для удовлетворения потребностей различных типов устройств отображения
  • Поддержка чисто аппаратного высокоскоростного матричного коммутационного чипа с высокой интеграцией
  • Встроенное выравнивание сигнала, восстановление сигнала и перенаправление сигнала
  • Встроенное улучшение качества видео, качество выходного видео можно регулировать
  • Встроенная логика обработки HDCP для избегания проблем совместимости с HDCP
  • Карты ввода поддерживают встраивание звука, карты вывода поддерживают извлечение звука
  • Аналоговое встраивание звука поддерживает LPCM 2.0CH, аналоговые аудио- и видеосигналы вводятся синхронно
  • Аналоговое извлечение звука поддерживает LPCM 2.0CH, аналоговые аудио- и видеосигналы выводятся синхронно
  • Можно вызвать до 64 видов предустановок сцены
  • Расширенное управление EDID (внутреннее EDID или копирование с любых выходных устройств)

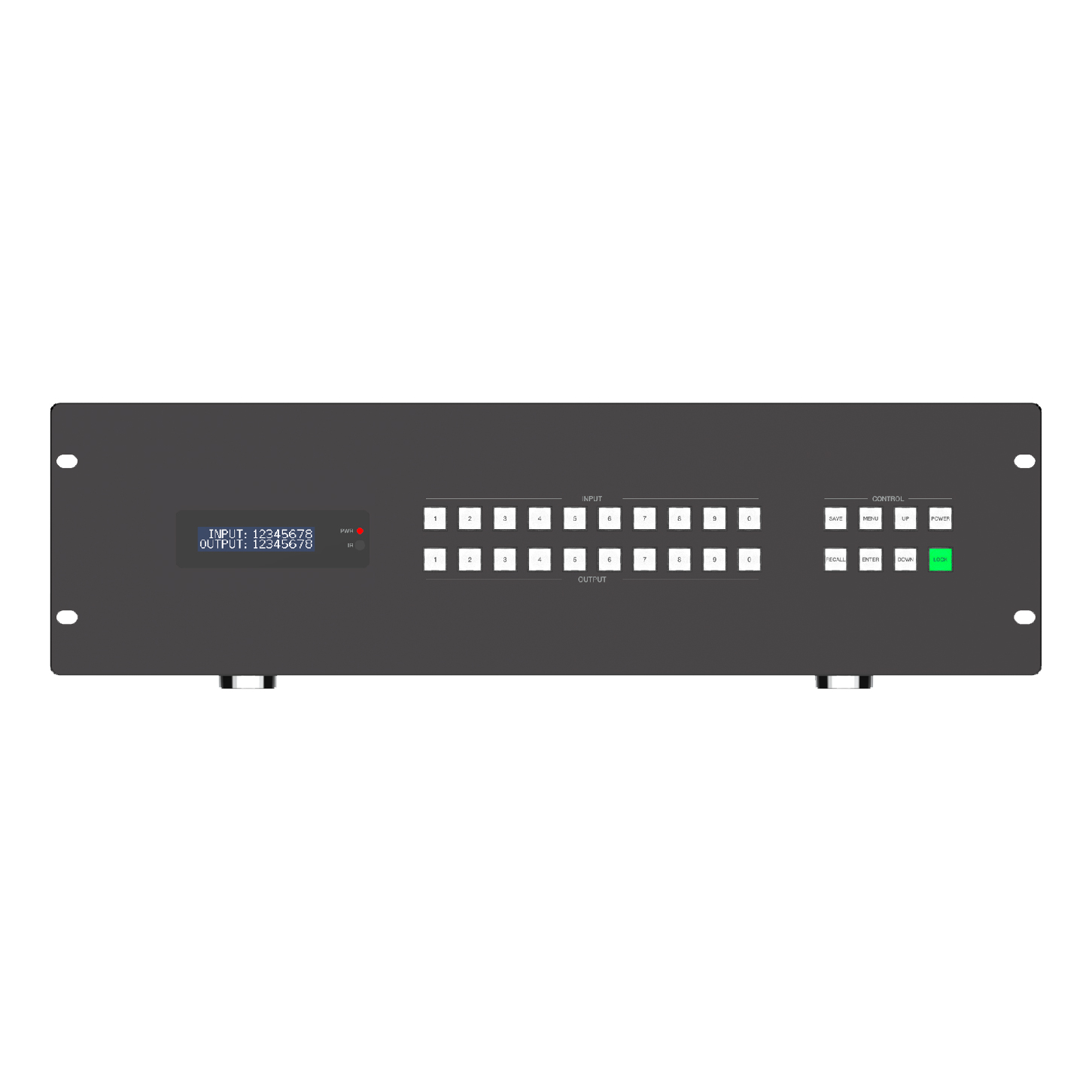

  • Управление с помощью кнопок на передней панели, ИК, RS-232, TCP/IP, веб-интерфейса или программы для ПК
  • Встроенная интеллектуальная система управления с удобным графическим интерфейсом
  • Бесшумная конструкция вентилятора, бесшумная, стабильная работа
  • Порт питания переменного тока со встроенным модулем питания
  • Конструкция стандартного размера стойки, удобная для установки
  • Поддержка резервного питания
Параметры коммутатора
Соответствие HDMI HDMI 1.4 (карта серии 2K), HDMI 2.0b (карта серии 4K)
Соответствие HDCP HDCP 1.4 (карта серии 2K), HDCP2.2 (карта серии 4K)
Пропускная способность видео 600 МГц/18 Гбит/с
Разрешение видео 1920x1200p60 Гц (карта серии 2K)
3840x2160p60 Гц 4:4:4 (карта серии 4K)
Цветовое пространство RGB 4:4:4, YCbCr 4:4:4/4:2:2/4:2:0
Глубина цвета Карта серии 2K: 8/10/12 бит (1080P60 Гц)
Карта серии 4K: 8/10/12 бит (4K30 Гц); 8-бит (4K60 Гц 4:4:4)
Форматы аудио HDMI HDMI аудио: LPCM 2.0 / 5.1 / 7.1CH
Аналоговое аудио: LPCM 2.0CH
Расстояние передачи HDMI: 1080P/15 метров, 4K30/10 метров, 4K60/5 метров

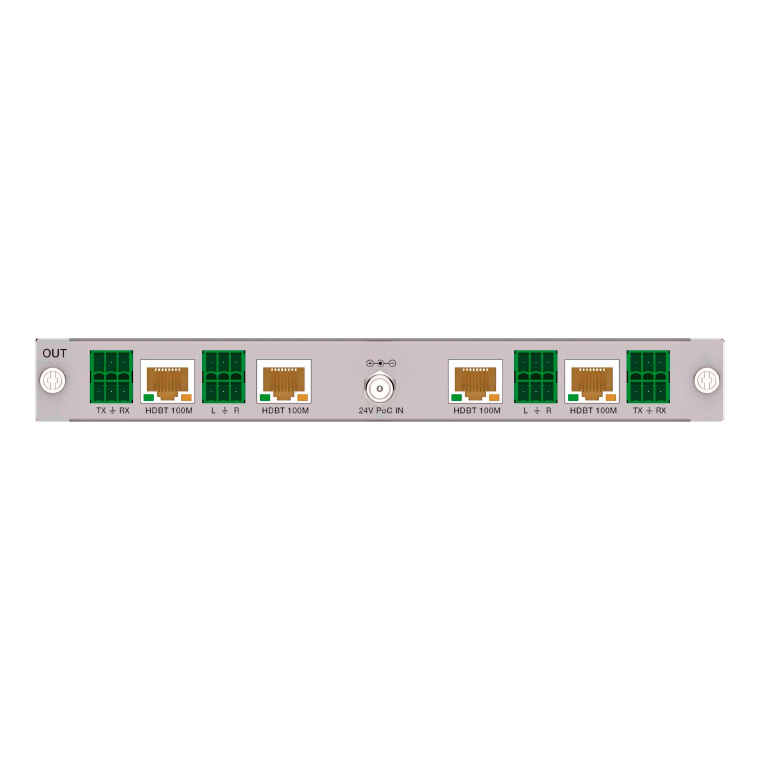

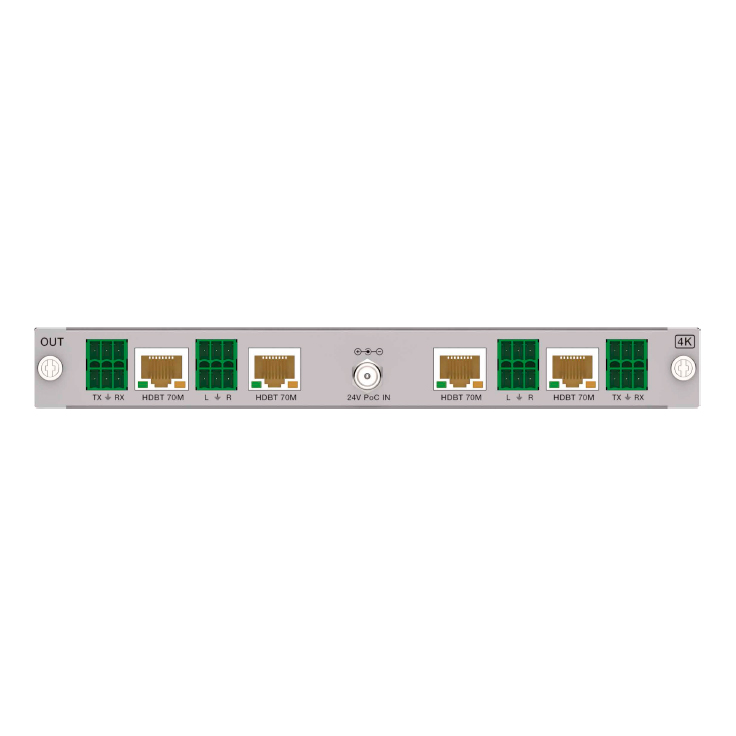

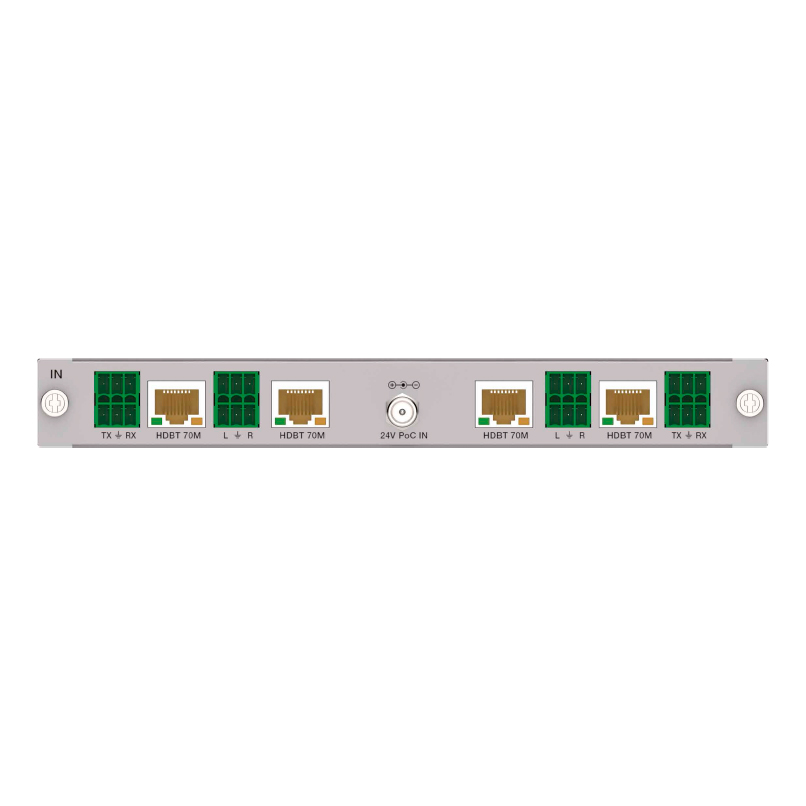

HDBT: 1080P/70 метров/100 метров/150 метров;
4K/40 метров/70 метров/120 метров
Защита от электростатического разряда Модель человеческого тела: ±8 кВ (разряд через воздушный зазор) и ±4 кВ (контактный разряд)

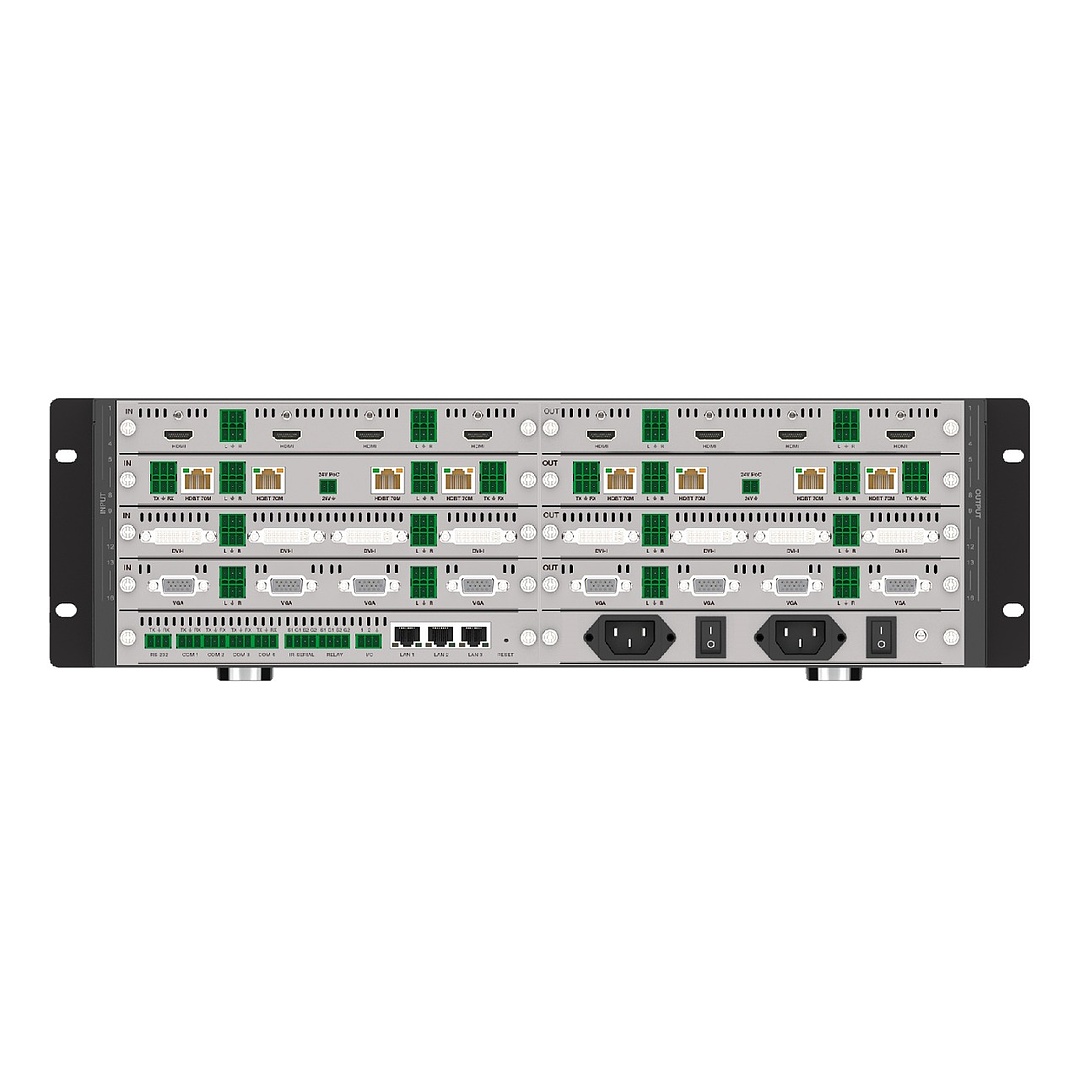

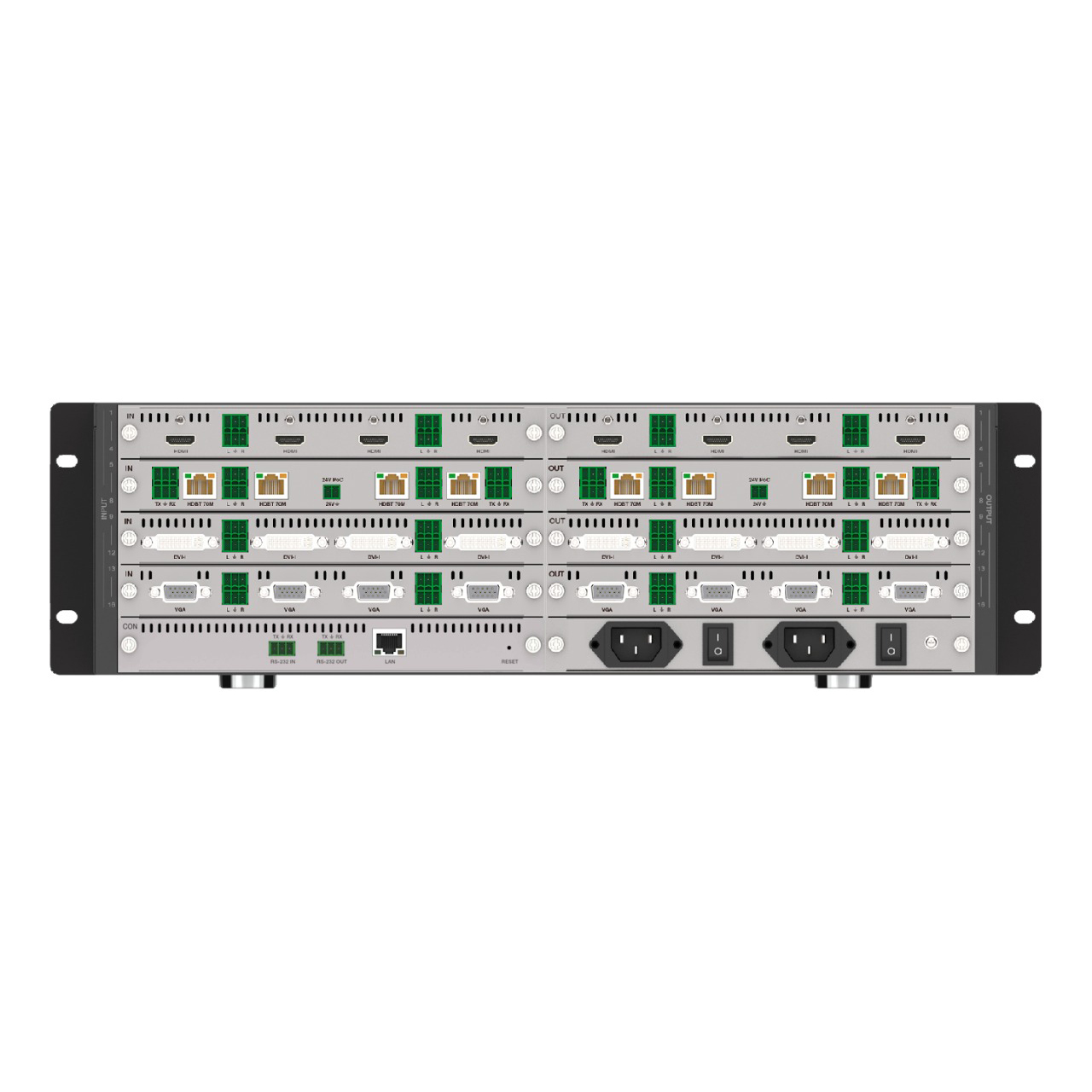

Подключения
Входные порты 4 x входные карты
Выходные порты 4 x выходные карты
Порты управления 1x главная плата управления, включая следующие порты:
1 x RS-232 [3-контактный разъем Phoenix]
4 x COM [3-контактный разъем Phoenix]
1 x IR-SERIAL [4-контактный разъем Phoenix]
1 x RELAY [4-контактный разъем Phoenix]
1 x I/O [3-контактный разъем Phoenix]
1 x RESET [кнопка сброса для центральной системы управления]
3 x LAN [RJ45]
Общие параметры
Питание Вход: 100 - 240 В переменного тока 50/60 Гц
Выход: 12 В постоянного тока
Энергопотребление 35 Вт ~ 90 Вт (соответствует разным картам ввода/вывода)
Корпус Металлический
Цвет Черный
Размеры Матрица 16x16: 483 мм (Ш) x 379 мм (Г) x 133 мм (В)
Вес Матрица 16x16: 8,62 кг (карты ввода/вывода не включены)
Рабочая температура 0 ~ 40 °C
Температура хранения -20 ~ 60 °C
Относительная влажность 20 ~ 90% RH (без конденсации)
